断了，又断了——到底是材料不行还是设计背锅？

搞机械的谁没断过几根销子？但是断得不明不白，那就糟心了。上周车间里一根定位销崩断，差点把整条线停了，老张当场发飙。我过去一看，断口平齐，疲劳纹明显，这货居然是被微动磨损活活耗死的。说实话，很多现场工程师对销连接的失效分析还停留在“剪切力超了”这个层面——拜托，那是课本第一页。

销连接这玩意儿，不起眼，却要命。它既要定位，又要承受偶尔的剪切、弯曲、冲击，还常在振动环境下干细活。你把它当个简单的标准件？亏大了。我见过一家做重型液压缸的，客户那边活塞杆一伸一缩半年，耳环销就裂了。材料是40Cr调质，设计裕度看着也够，后来发现是热处理导致的表面脱碳层在交变应力下充当了裂纹源。这下锅甩给谁？金相分析？工艺？还是最初的结构设计没考虑到实际配合间隙？

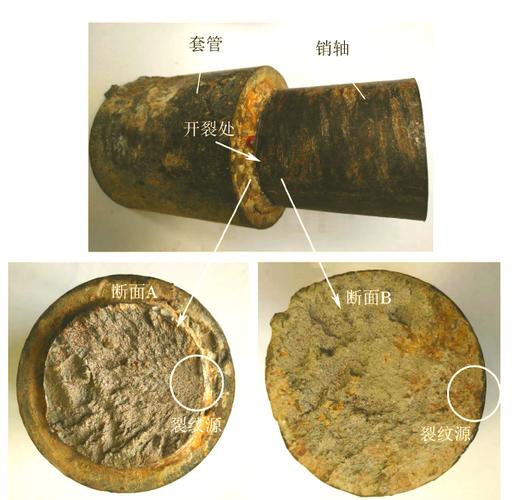

机械设备销轴疲劳断裂宏观断口

说到间隙，这绝对是销连接最常见的坑。径向间隙大了，孔与销之间反复冲击，造成微动疲劳；间隙小了，装配困难，甚至产生过大的装配应力。我见过最离谱的——一个设计图上标H7/g6配合，实际装配时工人图省事直接锤进去，结果销子表面划伤成了应力集中点，不到一个月就从划痕处裂了。所以，配合公差不是随便标的，更要考虑实际的粗糙度、润滑状态、安装方法。有时候真的得放下图纸去现场摸摸那些零件，或者用压装力监测来把关。

剪切销？别被名字骗了

“剪切销”这三个字让很多人以为它只管受剪。但实际上，除非你两连接件平面无限贴合且无弯曲——这种理想状态见鬼去——否则销子必然承受弯曲。还记得材料力学里的“剪切中心”吗？对于圆截面，当力不通过剪心时，就会产生扭转与弯曲。而实际结构里，受力往往偏心。于是，你按纯剪切计算的销径，往往断得让你怀疑人生。

有个案例印象深刻。一台冲击式破碎机，飞轮与主轴靠6根弹性圆柱销连接，结果每两周断一次。厂家把销径加大10%，还是断。后来我们做了应变测试，发现冲击载荷下销子不仅受剪，还伴随严重的交变弯曲，因为飞轮孔与主轴孔的对中在动态下偏差了0.15mm——就这0.15mm，足以让弯曲应力暴增。最后加了一个中间缓冲套，把弯曲载荷卸掉一部分，问题直接解决。所以啊，分析销连接，必须把装配体作为一个弹性系统看，不能死盯销子本身。

问：为什么我的销子总在台阶根部断？明明直径过渡处都倒了圆角。 答：常见！倒圆角当然好，但很多人忽略了圆角半径与应力集中系数的非线性关系。比如你用R1的圆角在直径20的销上，敏感系数下应力集中可能还有2点多。其次，台阶根部的加工痕迹、热处理氧化皮都可能成为疲劳源。特别是车削留下的进给纹路，方向垂直于应力，等于一排小裂纹。建议你对根部进行滚压强化，或者提高表面光洁度——效果比单纯加大圆角更靠谱。最后，查一下你的配合，如果台阶根部正好是接触边缘，那更是应力集中叠加微动，断是迟早的。 机械销轴台阶根部疲劳裂纹起源

选材与热处理：别再迷信“高强钢”了

很多设计师有个毛病，觉得强度越高越安全。40Cr不够上42CrMo，再不够上34CrNi3Mo，结果销子照断不误。原因是啥？高强钢往往断裂韧性下降，对缺口和裂纹更敏感。而销连接因为结构原因，不可避免有应力集中。我在一个风电变桨系统项目里，就踩过这个坑：原本用42CrMo调质，低温冲击功不够，脆断。后来降级用35CrMo，调整了芯部硬度，反而疲劳寿命翻倍。所以，考虑实际服役条件，选择强度、塑性、韧性匹配的材料才是正经。特别是低温环境或有冲击载荷时，更应该看冲击功和韧脆转变温度。

热处理也是重灾区。国内很多小厂调质处理只控制硬度，根本不看金相，导致表面脱碳、网状铁素体、魏氏组织等缺陷一大把。买回来的销子看起来亮晶晶，一用就断。强烈建议，关键销连接件应要求供应商提供金相报告，并抽样做疲劳测试。另外，表面处理也有讲究：镀铬会增加氢脆风险，磷化能改善磨合摩擦但耐蚀一般。你得根据具体环境——潮湿、腐蚀、高温——去细抠。

装配与维护：别小看人的因素

你以为设计完美了就万事大吉？装配环节能毁掉一切。前面说的锤击装配、润滑不当、防松缺失……还有更隐蔽的：开口销居然装反了，或者用铁丝代替弹性挡圈。我亲眼见过一个矿车铰接销，因为维护时用黄油枪随意打了点普通锂基脂，结果二硫化钼极压添加剂与原残留物反应结块，加剧磨损。所以说，维护手册不能只写“定期润滑”，必须指定润滑脂牌号与更换周期，有条件加装自动润滑系统。

问：开口销和弹性挡圈，到底选哪个更可靠？ 答：看工况。开口销结构简单，防松原理是机械阻挡，适合低速、振动不大且轴向力明确的场合。但高速振动下，开口处可能因疲劳而张开失效。弹性挡圈安装方便，但它的承载能力有限，且需要挡圈槽——这个槽就是应力集中点，尤其对轴销。如果轴受交变弯曲，挡圈槽处极易断裂。我个人倾向：重要连接用开口销+垫片，或者直接用轴端挡板加螺栓固定，虽然笨一点，但可靠。如果空间受限非得用挡圈，设计时加大该处直径，并做疲劳校核。

预见性维护：从定期换到状态换

现在都谈工业4.0了，别老盯着断裂才去换。一些大型设备上，销连接磨损量、微动位移可以直接或间接监测。例如在销座附近贴应变片测应变幅值变化，或者用超声波测厚仪检测径向磨损。我们在一台注塑机合模机构上装了无线振动传感器，发现销连接处的特征频率幅值逐渐增大，预判了磨损加剧，提前停机更换，避免了一次非计划停工。这个理念要推广开——销连接不是耗材，是结构健康的一部分。

大型机械销轴磨损在线监测系统

最后说句得罪人的话：很多故障根本缘于早期设计评审不认真。搞工业的，不能只看三维图里那根发亮的销子，得脑补出它周围的应力流、装配误差、热变形、腐蚀氛围。下次再断销，别急着换粗的，先把上面这些点撸一遍。说不定，一毛钱不用花，问题就解决了。

销连接嘛，小东西，大智慧。
