前几天翻出一张旧照片——某起重机主梁的裂纹，从焊趾开始，一路穿晶扩展，最后整条焊缝撕开，活脱脱像拉链开了口。说实在的，这场景我真不想再见第二次。可偏偏，这行干久了，什么奇葩断口都见过。有时候就是那么一丁点设计上的疏忽，整个结构就废了。

焊接结构之所以容易栽在疲劳上，道理不复杂：焊缝一凝固，几何不连续，应力集中就来了。可这事儿吧，很多设计师还停留在静强度校核的老思路里，觉得“我多用点钢，焊厚点不就完了？”——拜托，疲劳和静载根本两码事。💡

焊缝细节决定疲劳寿命

别小看那条凸起来的焊道。余高、咬边、未熔合……每一个都可能是裂纹的起跑线。我见过最离谱的设计，是在一个承受交变弯矩的箱型梁上，居然用了单面角焊缝，而且焊趾处连个打磨后处理都没提。要知道，焊趾的应力集中系数可以轻松飙到3以上，而一条精心打磨成凹形的焊缝，系数能降到1.5甚至更低。这差距，可不是多放点安全系数能找补回来的。

实际操作里，有些老师傅会凭经验把焊趾打磨一下，但图面上不写，检验也不查，结果就是——靠运气。运气好的，用十年没事；运气差的，半年就裂。❗

焊接结构疲劳裂纹从焊趾起始的宏观断口

有人可能会问，那直接用TIG重熔处理焊趾行不行？行，但成本上去了，而且现场施工很难保证均匀。所以设计阶段就得想清楚：哪些焊缝是疲劳敏感部位？能不能改成对接焊缝？能不能把焊缝布置在低应力区？这些原则，比事后修补管用十倍。

问：为什么焊缝余高对疲劳寿命影响这么大？
答：余高会造成明显的截面突变，扭转或弯曲时，焊趾处就像被切了一刀，力流绕不过去，只能挤在那儿。国际焊接学会的IIW规范里，不同形状的焊缝对应不同的FAT等级，余高不磨平的角焊缝，可能只有FAT 36，而磨平后能到FAT 90甚至更高。差一个等级，寿命能差几倍。所以说，别以为多堆点熔敷金属是赚了——那是给自己埋雷。

设计阶段如何避坑——行业新规与实践

这几年，风电、桥梁、海工这些行当，对焊接结构的抗疲劳设计越来越较真。以前通常按名义应力法，搭个S-N曲线算算就完了；现在，热点应力法、缺口应力法都用上了，甚至直接上断裂力学评估初始缺陷。说实话，工具是进步了，可有些设计师连基本的应力流走向都没搞明白，就敢拍板定结构。

我特别喜欢一个思路：疲劳设计要从概念阶段介入。比如，尽量避免在受拉翼缘上设置横向焊缝；无法避免时，就在节点处做平滑过渡，甚至用铸钢节点替代焊接节点。这些做法在EN 1993-1-9里写得明明白白，可惜很多国内图纸上还是“见缝就焊”。

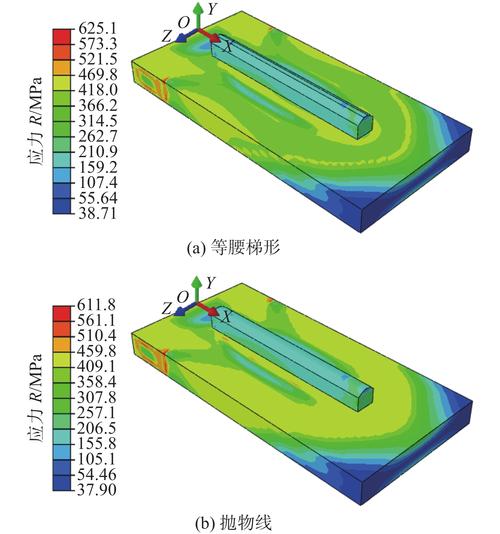

有限元分析显示焊接结构热点应力分布云图

还有一种时髦的做法——基于数字孪生的焊接结构疲劳监测。在关键焊缝贴上应变片，或者用光纤光栅实时采集载荷历程，后台算累计损伤。虽然投资不小，但对于那些一旦出事损失惨重的设备，比如海上风机基础，这笔账绝对划算。不过，监测不是万能的，信号漂移、传感器寿命、数据解读……坑也不少。

问：焊接结构中哪些部位最容易出现疲劳裂纹？
答：简单说，几何不连续、应力集中、受拉应力且载荷反复的地方。具体点：梁的腹板开孔边缘、加劲肋端部、吊耳与主结构的连接焊缝、管节点相贯线焊缝……尤其是管桁架的K型节点，如果支管间隙太小，焊缝重叠，裂纹几乎不可避免。所以，查图纸时，先看这些细节。

维修与监测：别等裂了再补救

维修与监测：别等裂了再补救

就算设计再完美，服役中该裂还得裂，只是早晚问题。这时候，焊接结构的延寿技术就派上用场了。裂纹打磨、止裂孔、超声冲击、甚至用碳纤维补强——都是常规操作。但，让我窝火的是，有些单位发现裂纹后，居然直接堆焊盖上去！这不叫修复，这叫给裂纹喂激素。堆焊产生的残余拉应力，会加速裂纹扩展，没几天就又能听见“咔咔”声。

其实，焊接结构的健康管理已经进入智能时代。除了前面提到的应变监测，现在还有声发射、相控阵超声定期扫查。关键是要建立“损伤容限”意识，把裂纹当成一种常态来管理，而不是捂盖子。💡

回过头看，焊接结构这东西，既是工业的骨架，也是脆弱的神经。我们这行干久了，敬畏心越来越重。下次你对着图纸，在焊缝符号旁边，多想一秒：这条焊缝要受什么样的力？它会不会成为整个结构的阿喀琉斯之踵？——这，才算入门。
