上个月去河南一家重型装备厂，看到他们的5米立车正在啃一块将近40吨的铸钢件毛坯，刀尖划过的地方泛出冷光。说实话——那一刻我突然理解为什么很多工程师管铸件叫“铁疙瘩里的玄学”。

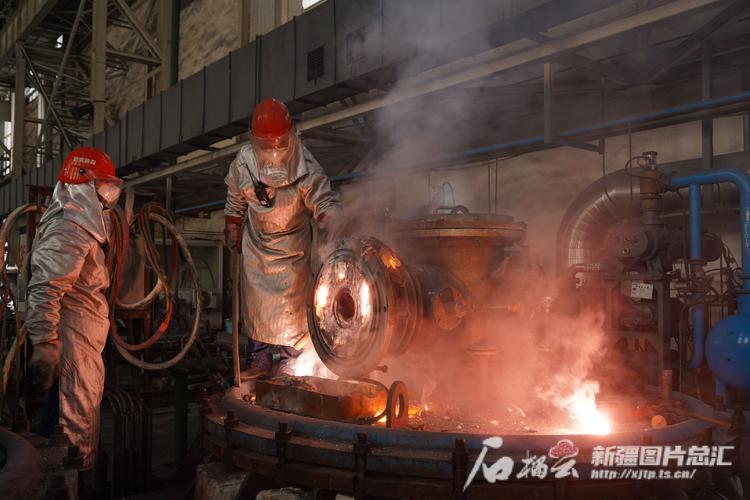

重型机械用大型铸钢件毛坯铸造过程

你想想，把1600多度的钢水灌进砂模，让它在里面慢慢凝固成几米甚至十几米长的异形构件，内部不能有缩松、裂纹，表面要尽可能光洁，关键部位还得满足超声波探伤的严格等级……这中间任何一个环节出点小岔子，几十吨的东西就成了废铁。不，比废铁还让人头疼——处理成本高得离谱。

为什么重机离不开大型铸钢件？

焊接结构不行吗？行，当然行。但在某些工况下，铸钢件就是不可替代的。比如轧机机架、水轮机转轮、大型船用舵杆，这些玩意承受的力是多向的、交变的，焊接结构在焊缝处的疲劳强度经常让人心里没底。而一个整体铸造的构件，金属流线连续，各向同性更好，应力分布也更均匀。特别是低温环境下，铸钢件的韧性下降幅度比很多焊接件要温和得多。

不过话说回来，铸钢件也有它自己的脾气。有一次跟铸造车间主任喝酒，他吐槽说："你们搞设计的画一条弧线轻松，我们得让钢水顺着那道弧线流满整个型腔，还不能乱卷气。"确实，大型铸钢件的工艺设计，一半是科学，一半是手艺。甚至有点玄学的味道——同一个工艺方案，三月份干得好好的，七月份突然就出批量缩松，查来查去，最后发现是型砂的含水量因为雨季变了那么零点几个百分点。

铸造工艺的三大难

💡 补缩系统设计：这是铸钢件铸造的灵魂。钢水从液态到固态有大约3%~6%的体积收缩，对于几吨重的厚大断面，如果冒口位置、大小、数量设计不合理，缩孔缩松几乎是必然。现在都在用铸造模拟软件，比如ProCAST、MAGMASOFT，但模拟不是万能的——边界条件有一点点偏差，结果就跑偏。我见过最离谱的一次，模拟显示完美无缺，结果铸出来中心部位全是疏松，后来发现是浇注时炉温比模拟假设的低了15度，就这15度，改变了整个凝固顺序。

❗ 尺寸变形控制：大型铸件凝固慢，热应力大，厚薄交接处很容易拉裂，变形更是家常便饭。以前靠放大量余量，然后靠机加工硬啃，现在都讲近净成形，余量越小越好，这就逼着铸造厂在反变形量、拉筋设置、落砂时机这些细节上死磕。记住一个数据：每减少1毫米的铸造余量，后续机加工成本能下降8%~15%，这对重型机械这种单件小批量的玩意儿，太肉疼了。

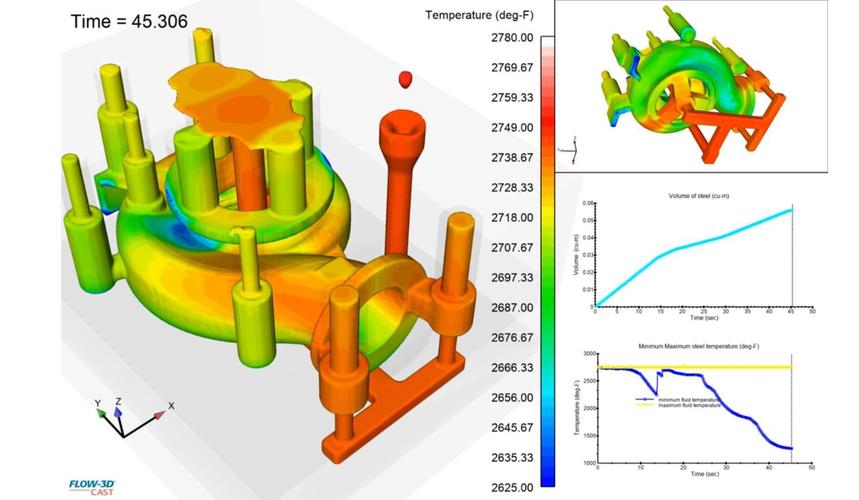

大型铸钢件凝固过程数值模拟温度场

✅ 夹杂与气孔控制：钢水里的一点渣、炉衬掉的一块耐火材料、型腔里没排干净的水气……任何微小的来源，最后都可能变成超声波探伤时刺眼的波峰。精炼工艺、浇注系统的撇渣能力、型腔的排气设计，全得较真。讲个细节：有些厂子浇注前用红外热像仪检查型腔，看有没有“冷点”——因为局部水气重的地方温度会低，这招很管用，但很多小厂根本想不到。

材料冶炼的门道

材料冶炼的门道

大型铸钢件动不动要求-40℃低温冲击，或者500℃以上高温持久强度，普通碳钢根本扛不住。现在主流是低合金钢，比如ZG25CrNiMo、ZG35CrMo，还有更复杂的多元素微合金化路线。冶炼上，LF+VD（钢包精炼+真空脱气）基本是标配了，但脱气时间和氩气流量如果控制不好，氢含量降不下来，铸件出现白点的风险就直线上升——这玩意儿潜伏期长，可能粗加工时还好好的，放几个月突然就裂了，简直定时炸弹。

还有个容易忽略的点：微量元素。硼、钛、铝，随便哪个多了一丝丝，都可能搞出奇怪的针状组织或脆性相。我接触过一个案例，一件百吨级铸钢件，调质后局部硬度超标，最后追溯发现是废钢里带了点不明来源的锡。就那点点锡，让整件铸件差点判废。材料这关，真是一点马虎不得。

问：大型铸钢件常见缺陷有哪些？怎么预防？

答：最常见的三类缺陷：缩孔缩松（凝固收缩得不到补缩）、裂纹（热裂或冷裂，因应力过大）和夹杂物（非金属夹杂导致性能不均）。预防核心在工艺设计：合理布置冒口和冷铁、优化浇注温度和速度、控制钢水纯净度。执行层面，型砂紧实度、钢水脱氧、浇注后保温缓冷，每一步都含糊不得。另外，现在很多厂用3D打印砂型来减少型芯配合间隙，对防止裂纹和变形效果挺明显。

问：大型铸钢件和大型锻件在应用上怎么选？

答：这得看具体工况。锻件金属流线好，强度韧性更高，但形状受限，复杂内腔做不了。铸钢件胜在能成型复杂形状，内部可以铸出油路、空腔，重量也更轻。不过，铸件内部质量均匀性不如锻件，重要受力部位往往需要更严格的探伤。近几年有个趋势：用铸-焊组合结构，整体铸造成几个大模块，然后电渣焊拼起来，既降低铸造难度又保持整体性，轧机机架就是个典型例子。

重型机械铸件的几个前沿动向

近两年最明显的变化，是数字化铸造的普及。从三维扫描检测毛坯尺寸，到铸造全流程的MES系统，再到AI辅助工艺优化，以前靠老技师“手感”的活儿，现在慢慢被数据替代。比如某重机厂用机器学习模型预测铸件热裂倾向，准确率能干到90%以上。这挺让人感慨的——铸造行业再也不是傻大黑粗了。

另一头是新材料。比如为了满足深海装备需求，开发的高锰奥氏体低温钢铸件，-196℃还保持着出色的塑性；或者针对超超临界火电机组，含钨、铌的耐热钢铸件，在620℃蒸汽里长期服役都不怵。这些高端铸件的价格往往按公斤算，比普通碳钢铸件贵上几十倍，但附加值也高得让人心动。

不过说实话，大型铸钢件这个圈子，技术扩散其实挺慢的。一家厂好不容易摸索出来的参数，轻易不会往外倒。但反过来，这种壁垒也给了痴迷技术的人很大空间——你只要真有两把刷子，在行业里永远有饭吃。那些能解决补缩难题、能搞定厚大断面均质化的工程师，都是厂子里的宝贝。

最后说句扎心的话：很多复杂铸件，图纸上看着美如画，实际干起来恨不得锤人。铸造就是这样一门在遗憾中追求完美的行当。但也正因如此，每次看到一件毛坯从砂箱里吊出来，黑乎乎的表面上水汽蒸腾，轮廓却利落分明——那种美感，懂的人自然懂。
