那天，车间老张一脸焦急地跑来：“白工，这锻件又裂了！”我一看——得，又是老毛病。说实话，锻件这玩意儿，看着粗笨，学问深着呢。干了十几年，我算是明白，这行当，细节真能咬死人。❗

大型锻压机锻造航空锻件现场

很多人以为锻造就是大锤砸铁，烧红了使劲儿敲……唉，要是这么简单，咱们早都下岗了。铁疙瘩变精密零件，中间隔着十万八千里！

锻件不是砸出来的？颠覆认知的锻造真相

咱们先掰扯掰扯基本概念。简单说，锻件是通过对金属坯料施加压力，使其产生塑性变形，从而获得一定形状、尺寸和力学性能的零件。但实际操作，远非砸几锤子。你得控制温度、压下量、变形速度……哪个环节掉链子，都出废品。✅

比如自由锻，灵活但效率低；模锻精度高，但模具成本能吓死人。选哪种，得看活儿。一单几十件的，你上模锻？亏死你。不过话说回来，现在航空航天那块，全是精密模锻，一根主轴毛坯锻造出来，直接精加工，省料省时——技术的进步啊，咱们不服不行。

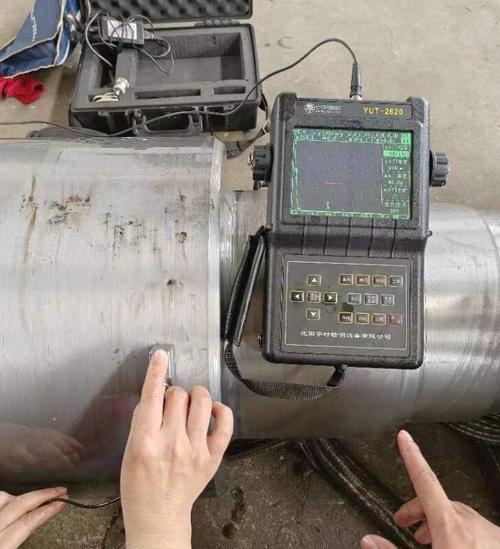

锻件内部裂纹超声检测示意图

我记着刚入行，师傅骂我：“你当是揉面团呢？加热不均匀，晶粒粗大，后面全白搭！”现在想想，真对。加热温度、保温时间、始锻终锻温度，一环扣一环。有次就因为差个二十度，整批法兰盘全报废，老板脸都绿了……那滋味儿，啧。

问：“锻件和铸件到底有啥区别？为啥重要地方都用锻件？”
答：哎，这问题经典。铸件是金属液浇到模子里冷却成型，内部组织疏松，容易有气孔、缩松。锻件是固态下压出来的，金属纤维连续，强度、韧性好太多。你像飞机起落架、发动机涡轮盘，必须用锻件，万一断了，那就是人命！所以虽然铸件便宜，关键承载件还得锻造。不过现在也有铸锻联合工艺，取长补短，挺有意思。

选材如选妃——材料那点破事儿

材料选不好，后面的功夫全白费。碳钢、合金钢、不锈钢、高温合金、钛合金……看着就头疼。每种材料的锻造窗口不一样。什么叫锻造窗口？就是适合锻造的温度区间。窄得跟一线天似的，比如某些镍基高温合金，温度一高过烧，一低裂给你看。🥲

我吃过最大的亏：一批40Cr的轴锻件，客户要求调质后硬度达标。我们锻造挺顺，热处理也按工艺走，结果硬度上不去——查了半天，材料化学成分偏析！碳含量低了0.03%！这玩意儿，肉眼看不出来，光谱仪一打，原形毕露。从那以后，我对原材料检验格外上心。💡

问：“锻件为什么有时会开裂？怎么预防？”
答：开裂是锻件最常见的缺陷，没有之一。原因多了：原材料有微裂纹或夹杂；加热太快，里外温差大，热应力裂；锻造时变形量太大，二次拉应力……预防就得从源头抓：严格来料探伤，控制加热速度，合理设计锻造工艺。还有就是，终锻温度别太低，低于一定温度还硬砸，准裂。我见过最惨的一次，一根两吨的大轴，镦粗时劈成两半——响声跟打雷似的，整个车间都吓懵了。事后分析，钢锭中心缩孔残余没切干净。唉，细节！

质检员的火眼金睛：这些缺陷差点要了我的命

说到检测，很多人觉得就是拿卡尺量量尺寸。太天真了！内部缺陷，外表光鲜，一上超声波探伤，全是窟窿眼儿。现在要求严的锻件，必做UT（超声检测）、MT（磁粉检测）、PT（渗透检测）。更狠的，还要做金相、力学性能。我们厂出过一批船用锻件，外观完美，但是UT发现内部有白点——氢脆！氢气在钢里聚集成小裂缝，横截面一看，密密麻麻像雪花，得，全判废。那损失，几十万打水漂。❗

不过，科技也在进步。现在我们上马了相控阵超声，效率高，成像直观，能看出缺陷三维形态。以前靠老师傅听波形猜形状，现在直接看图说话。还有计算机模拟锻造过程，提前预测金属流动和缺陷，省了多少试错成本。说起来都是泪，早十年有这技术，我得少挨多少骂！

问：“锻件质量等级怎么划分？怎么选合格的锻件供应商？”
答：国内锻件标准很多，比如GB/T 12363、JB/T 9174等，按用途分不同等级，Ⅰ类最高，用于极重要件。选供应商：看资质、设备、检测能力，还要看他们质量管理体系，特别是热处理和检测记录。建议实地考察，别光看样品。我就碰过，样品全合格，批量一塌糊涂——因为他们专挑好的送审！所以，进场复验不能省，这是血的教训。💡

好了，扯了这么多。锻件这行，水深，但也挺有意思的。从粗笨铁块到精密零件，有种神奇的成就感。你有过哪些和锻件打交道的难忘经历？欢迎留言分享——说不定你的糗事能让大家乐一乐，或者你的绝招能救人于水火！😄
