上周在宁波一家冲压厂，看到一批刚下线的电池包壳体，全铝的，拉延深度超过120mm，表面干干净净，连一条拉裂都没有。当时我就想到了三年前自己带队试模的那批混动车门槛加强件——超高强度钢，试了七次，裂了七次，第八次模具直接崩口。那种挫败感，怎么说呢，就像你明明知道它行，可它就是死给你看。

搞冲压这行久了，材料一换，整个工艺逻辑都得跟着变，但很多人还抱着老黄历不放。这几年新能源起来了，冲压件的要求完全不是过去做车身覆盖件那套思路。铝件、高强钢、甚至铜排冲压，每一个都是坑，不亲身跳进去都不知道水有多深。

铝冲压：轻是轻了，但脾气古怪得很

传统钢冲压，不管是80冲还是40冲，老师傅闭着眼都能说出回弹规律。但铝合金呢？根本没有记性（也就是说它的弹性模量只有钢的三分之一，但回弹量反而更大）。我第一次做铝引擎盖内板的时候，按照钢件的间隙公差定的模具，结果压出来零件往外翻，检具上一卡，最大间隙2.3mm——差点被质检部的人笑死。

其实铝冲压最烦人的不是回弹，是开裂。铝合金的硬化指数n值小，均匀延伸率低，一旦局部减薄超过临界点，说裂就裂，不像钢还有明显的颈缩预兆。尤其是那种深拉延的电池托盘，圆角处经常莫名其妙就裂了，仿真软件上看应力明明还在安全线以内。后来我们才摸清楚：铝板的晶粒大小、轧制方向对成形极限影响极大，做CAE分析时必须用精准的FLC曲线，不能用通用材料库里的近似值。❗

铝合金冲压件电池托盘深拉延模具调试

还有一个让人头疼的——铝屑。冲压铝件的时候，模具刃口极易粘着积瘤，冲个三五千件，毛刺就开始往外冒，有时候还蹭花零件表面。以前我们试过DLC涂层，效果不错但成本太高，后来换成渗氮加微润滑，总算是能稳定量产了。不过说到润滑液，这里也有讲究：传统拉延油用在铝上容易残留，影响后续涂装，现在都在往挥发性的特种润滑剂转，但冬天车间温度低，挥发速度又跟不上，产线节拍就得调。真是处处是妥协。

高强钢冲压：力大出奇迹？想得美

新能源车为了保电池安全，门槛梁、A柱加强板这些地方大量用了热成形钢，比如22MnB5。这种材料加热到930℃左右，在模具里冲压并淬火，出来的零件强度能到1500MPa。听起来很完美对吧？前期也是这么想的，结果批量生产时，发现零件尺寸稳定性极差，一批左件和右件能差出0.8mm。开始以为是模具冷却水道设计不均匀，改了又改，效果不大。最后才发现是板材加热炉的炉温波动引起的——炉温±10℃的波动，在成形后会导致相变差异，进而影响回弹。这种关联要不是切了无数个样件打硬度、做金相，根本想不到。

热冲压还有一个隐形坑：氢脆。超高强度钢对氢极其敏感，酸洗或涂装过程中如果吸氢，静置一段时间就可能延迟断裂。有一次我们的一批防撞梁冲好了放仓库，一星期后准备装车，抽检发现三根已经裂纹了，幸好没流到总装。从此以后，所有热冲压件必须做去氢处理，而且物流周转筐都要通风。

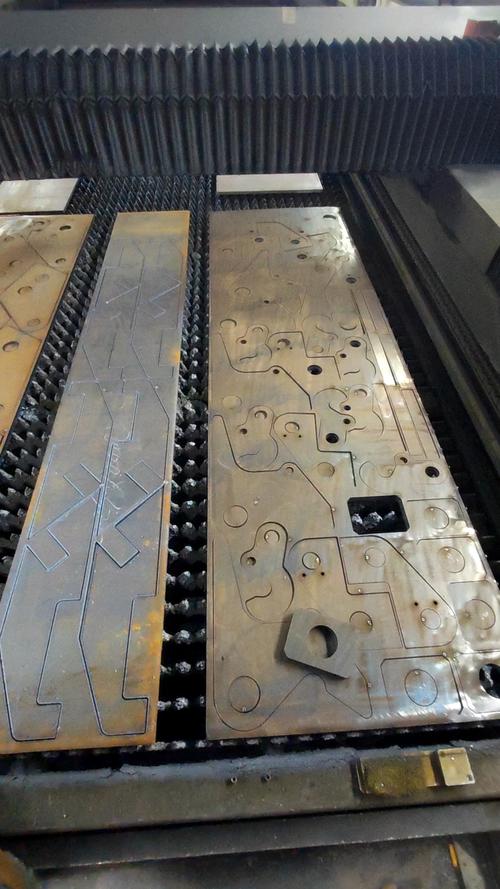

热成形冲压件激光切割修边线

另外，高强钢冲压的噪音（真的）大得出奇，车间里跟放炮似的，降噪和模具减震必须考虑。我们试过在模具垫板下加聚氨酯减震胶，效果还行，但老化快，半年就得换，不然就塌下去。现在有些模具厂开始用浮动式减震结构，贵是贵了点，算上维护和产线稳定性，还是划得来的。

模具寿命：一笔算不清的账

冲压件厂老板最关心的，说到底还是模具寿命，因为直接影响单件成本。过去冲普通软钢，CR12MoV模具钢，合理保养能冲到50万次。现在冲高强度钢和铝，模具寿命直接腰斩甚至更多。特别是冲铝的时候，模具刃口还会有化学腐蚀，这个很多人不知道——铝和钢在电解质环境下会有电偶腐蚀，加上冲压时的微动摩擦，刃口钝化得非常快。我们做过对比，同一套模具冲DC04钢板，30万次修一次刃口；冲6016铝合金，8万次就得修了。

怎么办？🔧 有两条路：一是优化模具材料，比如采用粉末冶金高速钢或者硬质合金镶块，但成本翻番；二是改善润滑和表面处理。现在比较流行的PVD涂层，像TiAlN、AlCrN，对防粘铝效果很明显，但在厚板热冲压时涂层容易剥落。所以到底用哪种方案，得根据批量、材料、精度综合算账，没有一招鲜。

经常有同行问我：“你们模具寿命怎么定？”说实话，我们现在都是按照保养周期反推的。比如客户订单要求月供3万件，模具预期寿命至少要有3个月（约10万次），那么我们会先模拟评估，如果发现某种材料组合只能到5万次，要么改材料，要么跟客户商量分摊模具费。这行当的隐形知识，全藏在这样细碎的决策里。

冲压件检测：别再只看尺寸了

以前做传统冲压件，终检拿卡尺量一量，做个检具，顶多加个蓝光扫描。现在新能源冲压件，尤其是那些涉及安全和密封的，表面质量和残余应力也成了强制指标。比如电池包下壳体，如果有微小裂纹，虽然肉眼看不见，但振动测试后可能扩展导致密封失效。所以现在必须上荧光渗透探伤，甚至工业CT抽查。另外，有些铝冲压件在焊接后变形，回溯发现是冲压引起的内应力分布问题，所以冲压后有时要增加一道去应力工序，或者用伺服压力机精确控制保压时间。

说到伺服压力机，它不是万能的，但对铝冲压真是救星。滑块运动曲线可编程，可以在临近下死点时减速，让材料流动更充分，减少开裂；回程时又可分区控压，有助于调整回弹。我们厂去年刚换了一台2000吨的伺服线，调机时间减少了40%，虽然投资回收期得算五年，但良率提升立竿见影。💡

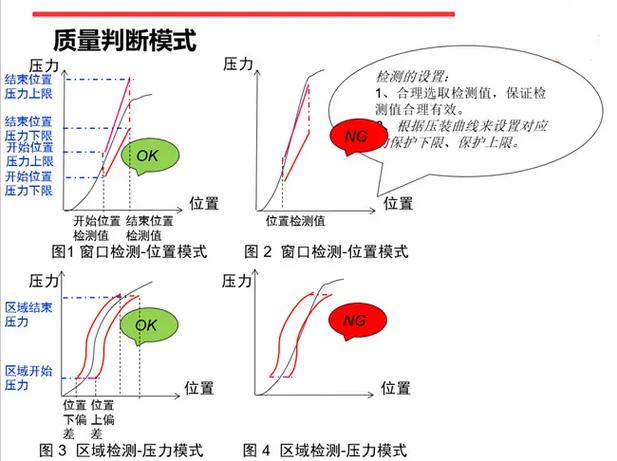

伺服压力机冲压铝合金零件液压曲线

冲压这个行当，越往深里钻，越觉得它是材料、模具、设备、工艺四者互相妥协的艺术。现在新能源把锅甩过来，我们这些冲压人只能接住，一边骂一边想招。毕竟，零件做不出来，说啥都白搭。
