那是前年，一个造纸机烘干部的行星减速机，调试阶段就异响。拆开一看——键槽挤烂了。维修主管老张拍着桌子骂设计，可图纸上明明写着“平键 18×11”。后来仔细查，电机频繁正反转，冲击载荷，平键的挤压强度安全系数连0.8都不到。

这种事，太常见了。键连接，这个看似简单的零件，往往被轻视。说白了，它就是个金属条，卡在轴和轮毂之间传递扭矩。可要是选错了，整台设备就瘫痪了。

平键、楔键、花键...到底该怎么捡？

一说到键连接，图纸上通常默认平键。嘿，方便嘛，加工容易，对中性好。但这不是万能的。还记得以前做冲床，飞轮上的键，我们选了楔键。为啥？楔键能承受冲击和单向轴向力，虽然对同心度不友好。当时车间师傅还说这玩意过时了，结果试车时平平稳稳。说实话，楔键用在重载低速，有它独到之处。

要是轴细，扭矩还大——平键的键槽会严重削弱轴强度，这时可以盘算下半圆键。不过半圆键不能太深，不然轴就废了，只能用于轻载。还有个更猛的，切向键，重型机械如轧钢机上的大齿轮，一对切向键能扛巨大扭矩。但安装困难，得配研。

现在汽车变速箱里，齿轮和轴的连接几乎全是花键。均载好，能滑移，寿命长。可成本比平键高几倍——滚齿、磨齿，一套下来，小厂玩不起。所以，选哪种，看载荷、工况、成本，不是拍脑袋。

汽车变速箱花键轴加工现场

花键虽好，也分矩形花键、渐开线花键。渐开线花键靠齿侧定心，对中精度高，现在主流。但装配时，万一角度没对准，硬砸进去，直接报废。亲眼见过一个新手把一套进口花键齿端打肿。

问：设备老坏键，除了换粗的，还有啥招？

答：键的失效形式不是只有剪断。更多的，是键槽滚了，或被挤压变形。就拿平键说，标准推荐按挤压强度校核，可很多人连算都不算。如果你发现键槽侧面被压出痕迹，说明挤压应力超了。先换材料——键用40Cr调质，或者轮毂改用球墨铸铁。还有，检查配合间隙。键与键槽的配合应该是过渡配合，比如N9/h9，太松了造成冲击。

如果还是不行，就得上双键。注意！双平键要放在180°位置，不是90°。因为平键靠两侧面工作，90°布置时只有两个面有效，实际承载能力大打折扣。另外，考虑无键连接——胀紧套、过盈配合。现在很多欧美设备，轴与联轴器连接都改用胀套，方便拆装，还能承受交变载荷。不过，如果现场维修条件差，工人可能更喜欢键，一把锉刀就能配，胀套坏了没备件就抓瞎。

双平键连接180度布置示意图

问：花键拉床拉出来的和滚齿机滚的，差别大吗？

答：当然大！拉削花键效率高，适合内花键批量生产，但精度一般。滚齿加工外花键，只要机床好，能达到6级精度。更有磨齿花键，精度5级，用在高速涡轮机上。不过话说回来，一般工业减速机，内花键拉削够用，但注意拉刀磨损后的质量波动。见过一批花键孔，就因为拉刀钝了，齿侧粗糙度Ra 3.2，装上去没两个月就磨损过量。所以检验不能马虎，塞规、环规统统上。

设计时的隐藏坑：材料、应力集中和微动磨损

设计时的隐藏坑：材料、应力集中和微动磨损

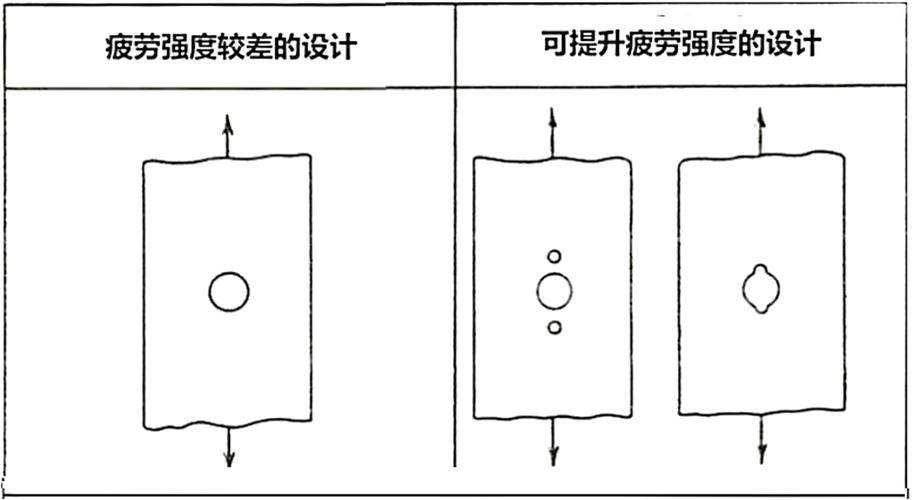

键槽的应力集中系数可不低。轴上的键槽端部，是个尖角，疲劳裂纹往往从那里开始。所以，设计一定要画圆角，或者加卸荷槽。还有，材料搭配。键的材料不能比轴和轮毂都硬，否则硬啃软，把键槽扩成喇叭口。标准推荐键用抗拉强度不低于590MPa的钢，比如45钢，调质处理。如果是重载，键用20CrMnTi渗碳淬火，表面硬而韧。

微动磨损——这词听起来高大上，其实就是两个接触面在反复微小滑动下产生的磨损。键连接恰好是微动磨损的重灾区。尤其在有振动的场合，键和键槽之间会出现红色氧化物粉末。怎么破？涂抹二硫化钼润滑脂，或者干脆设计成紧配合，不让它动。有个案例，风电机组偏航减速机，键连接处频繁微动磨损，后来改成厌氧胶粘接加胀套，再没出过事。

从故障中学习：键连接的寿命预测与智能维护

现在工业4.0背景下，很多设备装了振动传感器。你可知道，键连接磨损会导致扭矩波动，进而产生特征频率？有一次，我们在行星减速机上装了加速度计，频谱里出现明显的1倍啮合频率边带，拆检发现键槽间隙大了0.3mm。所以，预测性维护不仅能解决齿轮问题，也能避免键连接的突然失效。

还有些厂，用超声波测厚仪定期检查键槽的磨损量，建立数据库。虽然土，但挺管用。键连接的寿命，其实可以计算。根据挤压循环次数和材料S-N曲线，能预估疲劳寿命。只是，这种精细活儿，一般只有关键设备才做。

问：现在免键连接比如胀紧套这么方便，键连接还有存在的必要吗？

答：这个问题我至少被问过几十次。胀紧套确实好，同心度高，拆装方便，能承受一定的冲击。但它怕过载打滑，一旦打滑，轴和套全废。在矿山、冶金这种动不动就过载的场合，键更可靠——打滑了还能做个参考，胀套打滑往往无声无息，出事就是大事。还有一个，成本。一套进口胀紧套几千块，一根键才几十块。在成本敏感的低速设备上，键连接仍是最经济的选择。所以不是谁替代谁，而是因地制宜。

这几年，有个趋势值得注意：数字化设计。用KISSSOFT或Romax，输入工况，直接算出键的安全系数和微动磨损寿命。过去我们靠手工计算，现在软件几秒搞定，还能优化。但千万别迷信软件，输入参数错了，结果照样坑人。

归根到底，键连接这玩意，简单而基础。可一旦失效，排查起来却可能让你抓狂。多算几步，多考虑一点工况，别让它成为系统的短板。

最后啰嗦一句：图纸上那个小小的键，不只是个矩形块。它背后是力学、材料和工艺的平衡。下回再设计时，多给它点尊重。
