你手里那个换挡平顺的汽车同步器齿毂，很可能没经历过钢水奔流的场景。对，说的就是粉末冶金——一个让金属像塑料一样被'注射'成型的狠角色。说实话，我刚入行时也犯过嘀咕：一堆金属粉末压一压、烧一烧，能结实到哪儿去？结果被一个齿轮打了脸。 高精度粉末冶金汽车变速箱齿轮组件 那是在一家变速箱厂，老师傅捏着一个烧结完的齿毂，丢给我一句话：'你掰掰看。' 我用了点力，纹丝不动。后来上拉伸机一测，抗拉强度800多兆帕。好吧，我闭嘴了。但这事儿反倒勾起了我的好奇——这技术怎么就从做钨丝灯泡起步，一路杀进了变速箱、医疗骨钉、甚至航空发动机？

铁粉的逆袭：不是熔炼，是'生长'

铁粉的逆袭：不是熔炼，是'生长' 传统的金属零件怎么造？要么切削，要么铸造，总归离不开'熔化-凝固'这条老路。粉末冶金偏偏不。它玩的是固态扩散——把金属粉末混匀，压成想要的形状，然后在保护气氛里加热到熔点以下。粉末颗粒之间发生原子扩散，一点点'长'在一起。这个过程，像极了冬天雪花堆积成冰，但控制精度却到了微米级。 别小看这个'生长'，它带来的自由度简直让人上头。举个例子：汽车发动机里的正时带轮，形状复杂得像朵花。如果用棒料铣削，材料利用率不到40%，切屑堆成山，刀具磨损还快。改用粉末冶金呢？直接压出齿形，再烧结一下，密度均匀，材料利用率蹦到95%以上。难怪零件成本能砍掉一半——不是偷工减料，是工艺哲学压根不同。

老法师的吐槽：孔隙率，是优点也是软肋

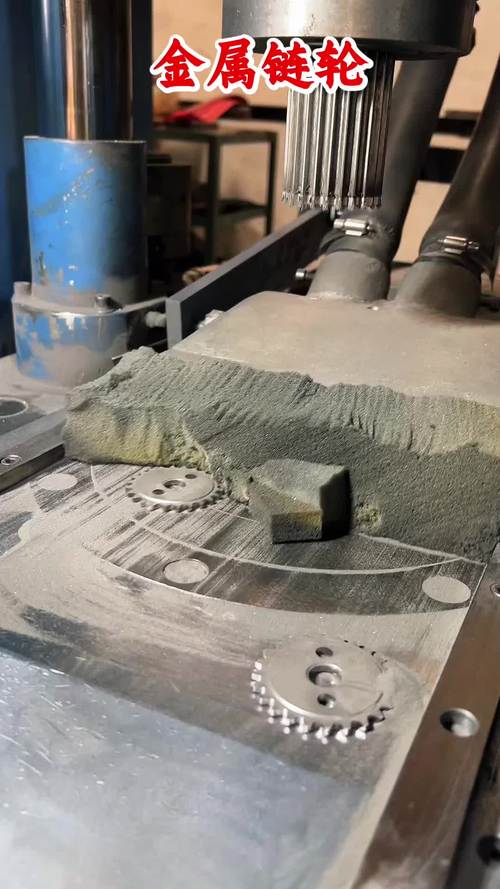

粉末冶金最让人又爱又恨的，就是它骨子里的孔隙。这些微米级的小孔，有些是故意留下的。为什么？吸油啊！含油轴承就是靠这些孔隙储油，能在无外加油的情况下自润滑——电风扇摇头机构、汽车启动电机里到处是它的身影。说一个你可能不知道的事：某些高转速的电动工具，含油轴承的寿命反而比滚珠轴承还长，就因为润滑膜从来不断。这是优点。 但孔隙也招骂。首先，它会拉低强度。虽然现在温压技术能把密度推到7.4g/cm³以上，接近理论密度的98%，但跟锻件比还是有差距。其次，脆性。孔隙容易成为裂纹萌生点，尤其在冲击载荷下。我见过一个农机齿轮，在砂石地里蹦了两下就崩了齿——设计时忘了土壤的冲击系数，败给了孔隙。 所以，粉末冶金零件的设计门槛其实很高。你得清楚它的致密化水平，知道什么地方需要二次压制或热等静压，还得跟客户解释'这个位置不能走冷却水道'，因为生坯强度低，太薄的截面压型时会裂。说句扎心的话：能玩转粉末冶金的工程师，都是被模具和压制曲线折磨过的。 粉末冶金生坯压制工艺模具与压机操作

注射成型（MIM）：让金属学会'注塑'

注射成型（MIM）：让金属学会'注塑' 如果说传统压制成型是'大力出奇迹'，那金属注射成型（MIM）就是'绕路走'。它把极细的金属粉末——细到微米级以下——和粘结剂混在一起，造粒，然后用注塑机打进模具，像生产塑料玩具一样。出来的生坯体积比成品大40%左右，因为粘结剂占地方。接着脱脂，把粘结剂化学萃取或者热分解掉，再烧结。这一步最狠：部件均匀收缩，尺寸精度反而能做到±0.3%，表面粗糙度堪比精加工。 MIM在国内火了十年了吧？现在能做什么？手机卡托、手表表扣、医疗器械钳头……这些小东西形状诡异，用机加工的话，得五轴联动加无数次换刀，成本上天。MIM一个模穴出来，几毛钱的事。去年的国际粉末注射成形会议上，有个日本团队展示了一款内窥镜钳道头，只有米粒大小，壁厚0.2毫米，内部还有交叉孔。我盯着样品看了半天，心里只有两个字：服气。 问：MIM件能当结构件用吗？会不会有内应力？ 答：这问题问到根了。MIM件烧结收缩那么大，脱脂不均匀肯定开裂，所以工艺控制极为变态。现在好的MIM厂，脱脂时间按小时卡，升温曲线精确到5℃/区段。尽管如此，还是会有残余应力。所以一般MIM件不做高应力承载，但像汽车涡轮增压器上的小叶片，高温下蠕变强度够，MIM就开始渗透了。关键是牌号：用17-4PH或316L不锈钢，配合热等静压后处理，性能完全能打。不过，承力件还是谨慎点，该做疲劳测试别省。

2025年，粉末冶金在玩什么新花样

近几年最让我兴奋的是增材制造（3D打印）跟粉末冶金的融合。以前用粉末铺床激光熔化，零件内部缺陷多，现在有的团队用'烧结辅助增材'：先打印出多孔的预成型体，再渗铜合金或高温烧结，致密度一下就上去了。航空发动机燃油喷嘴就是典型案例，内部流道复杂到无法加工，用这方法一体成型，还省了焊接，减少泄漏风险。 另一个是电动汽车带来的机会。很多人以为电动车电机不要齿轮了？错。减速器里的行星齿轮组还是刚需，而且转速更高，噪音要求更苛刻。粉末冶金齿轮的齿隙控制、啮合静音性反倒成了优势。更不用说电池包里的散热基板——用铜粉或铝粉干压烧结出多孔结构，再灌入相变材料，散热效率能提升30%。 问：粉末冶金在新能源汽车里有啥独一无二的应用？不怕被铝压铸替代吗？ 答：铝压铸确实抢了不少地盘，尤其电池壳体。但有些地方它替代不了。比如电机转子轴套，要求高强度、高耐磨，还得带减震。粉末冶金可以用铁基材料做出梯度密度——轴端致密抗剪切，中部留孔减重、吸振。这种功能梯度材料，压铸做不出来。再比如固态电池的隔膜支撑体，需要均匀分布的通孔，粉末冶金通过选配粉末粒径和烧结制度，能把孔隙率精确控制在45%±2%，压铸只能干瞪眼。所以，不是谁替代谁，是各有各的舒适区。

图纸里那些坑：粉末冶金设计禁忌

写了这么多好话，也得泼泼冷水。不夸张地说，八成以上的粉末冶金问题，出在设计端。最常见的：台阶太薄、倒角太尖、中间孔太细。生坯强度就那么点，脱模时直接拉裂。所以模具设计里，冲头间隙、脱模斜度都精确到0.01毫米。还有，烧结时会变形，你得预判它的变形量，在模具上做反变形补偿。这就像裁缝做西服，要预留缩水量——全靠经验积累。 我见过最离谱的设计：一个齿轮毂，外齿面密度要求7.2，内花键密度要求7.0，还要求一次压制成型。模具厂直接摇头：'您不如杀了我。' 后来改成分体式：外齿圈用高密度温压，内花键用常规压制，然后焊接。成本降了，性能还更好。所以搞粉末冶金，得懂点'组合式思维'，不能死心眼儿。 功能梯度粉末冶金零件截面微观组织 问：都说粉末冶金省料，但模具费贵得离谱，小批量划算吗？ 答：这个问题实在。模具确实是大头，一套精密齿轮模具，二三十万是常态。如果年产量不到八千件，那模具摊销到每个零件上的成本就太高了，不如用冲压或机加工。但反过来，如果年产十万件以上，模具费摊下来也就几毛钱，此时粉末冶金的综合成本优势就凸显了。还有个取巧的办法：用通用模架、只换模芯，能省一大笔。所以做不做粉末冶金，得先算清楚这笔经济账，别听销售忽悠。 最后说句掏心窝的话：粉末冶金这个行当，不高调，不酷炫，甚至有点土。可当你看到一颗颗金属粉末在模具里变成精密的零件，在高温烧结炉里泛着暗红的光，那种微观世界里的秩序感，会让人上瘾。它就像工业体系里的'乐高玩家'，把金属打碎，再按自己的意愿重组。想玩转它？尊重材料、尊重模具、尊重那些枯燥的压制曲线吧。
