说实话，干了二十年注塑，最让我抓狂的不是那些贵得要死的进口机，也不是三天两头罢工的机械手。是模温。对，就是模具温度这个看似不起眼的参数，它毁掉的良率比我喝过的咖啡还多。

模温，被忽视的注塑命门

模温，被忽视的注塑命门
很多新手——甚至一些老手——总以为注塑就是“熔胶、注射、保压、冷却”四步走，温度控制？照着材料供应商给的参数一设就完事。大错特错！模具温度直接决定了熔体的流动、冷却速率和结晶度，尤其对半结晶料、玻纤增强料，模温差十度，尺寸能飘到让你怀疑人生。我见过最离谱的一次，一个PA66加纤的汽车零件，为了赶产量把模温从120℃降到100℃，结果装配时发现尺寸缩了0.3mm，直接报废三万个。老板脸都绿了。

问：模具温度不是越低越好吗？这样冷却快，周期短，还能减少收缩。

答：典型的想当然！低模温确实能加快冷却，但熔体进入模腔后，温度骤降会导致表层迅速冷却形成冻结层内部还在流动，结果就是填充不足、熔接痕明显、内应力大得吓人。对薄壁件、精密件来说低模温简直是灾难。收缩率确实会变小但那是非均匀收缩导致翘曲变形更严重。模具温度得参考材料的模温推荐值比如PC料模温一般要在80-120℃之间高了也不好超过玻璃化转变温度反而周期延长。最关键的是模温要均匀温差不能超过5℃否则收缩不一致变形没商量。

模温机选型：别只看功率

选模温机的时候，好多采购—或者技术员—就盯着功率，10千瓦、20千瓦，觉得够大就行。兄弟，模温机不是电热水壶！流量和扬程才是关键。模具冷却水路往往弯弯绕绕，如果泵的扬程不够，远端水流不动，局部高温烧得你产品发黄。去年我们一个透明PS灯罩项目，开始用的国产模温机，出口温度显示120℃，但模具实测远端才95℃，灯罩局部雾化严重。后来换了台大流量磁力泵模温机，立马解决。另外介质选择油还是水很讲究。水温机最高180℃但压力低容易汽化；油温机能上200℃以上但热交换慢控温精度差。要根据工况权衡。

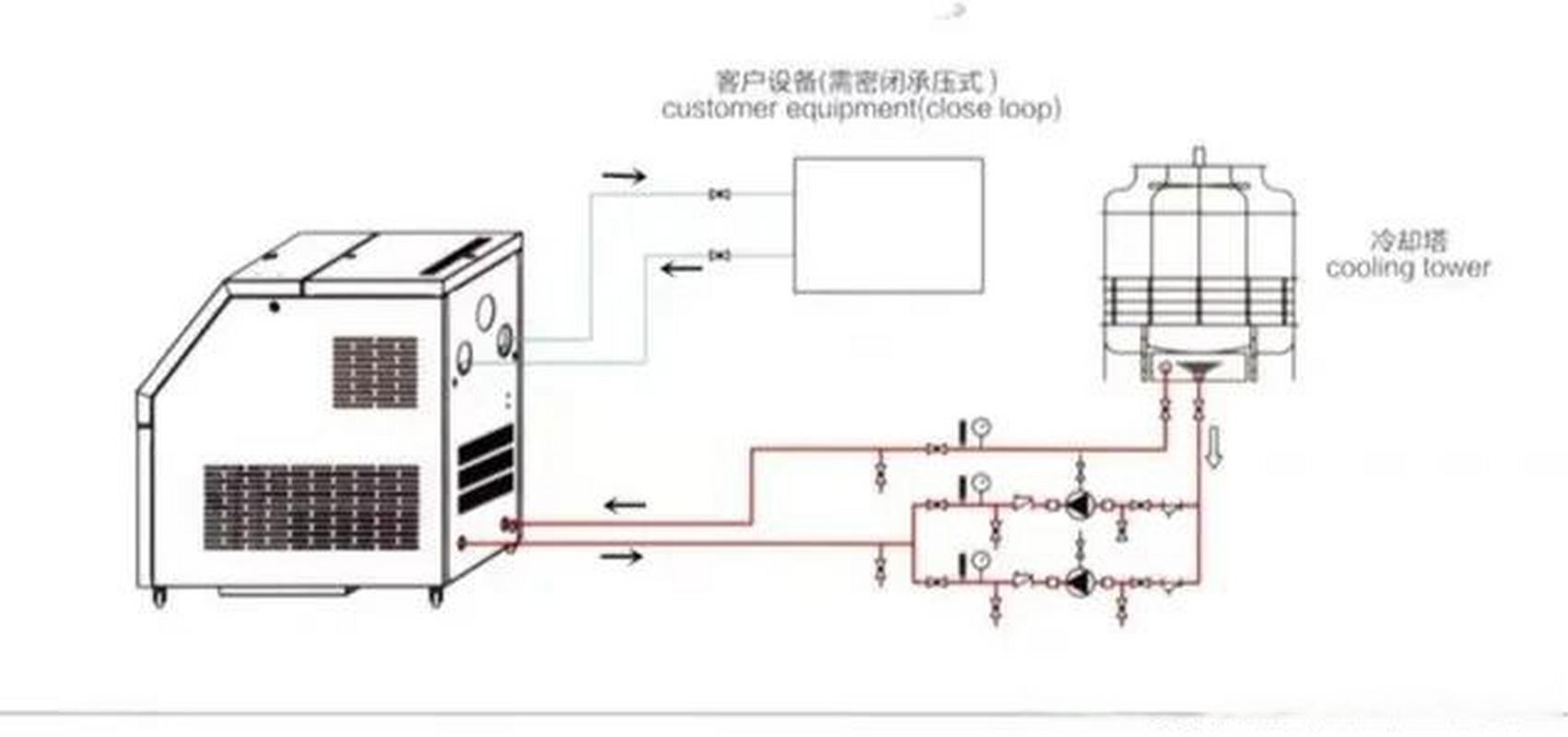

注塑模具模温机与冷却回路连接示意图

问：可以用冷却水直接通入模具降温吗？像网上的土办法那样。

答：如果你恨你家模具，可以试试。冷却水温度不稳定，冬天夏天差十几度，而且水垢、锈蚀分分钟堵死水路。就算处理过的循环水，没有精确温控，模具表面温度波动±10℃，产品的尺寸和光泽度一天一个样。正经注塑厂必须用模温机或者冰水机闭环控温，精度±1℃是基本要求。那些做医疗级、光学级产品的，模温机温度传感器都要定期校准，偏差0.5℃就可能出批量事故。

实战：优化模具冷却回路设计

很多模具冷却回路设计得……怎么说呢，像小孩涂鸦。直通孔，单根水管，离型腔表面远得离谱，完全没考虑热源分布。要知道，注塑模具的冷却不是越快越好，而是越均匀越好。利用仿真软件（比如Moldflow）做冷却分析，让水路走向紧贴产品轮廓，关键热点加隔水片或者喷流管，用紊流提高换热效率—层流状态热交换很差。还有分区域控温：前模后模，不同功能区独立回路由多个模温机控制。这在厚壁件、光学透镜上已经是标配了。没这条件？那起码要做到水路串联顺序合理，直径至少8mm以上，弯头尽量少。

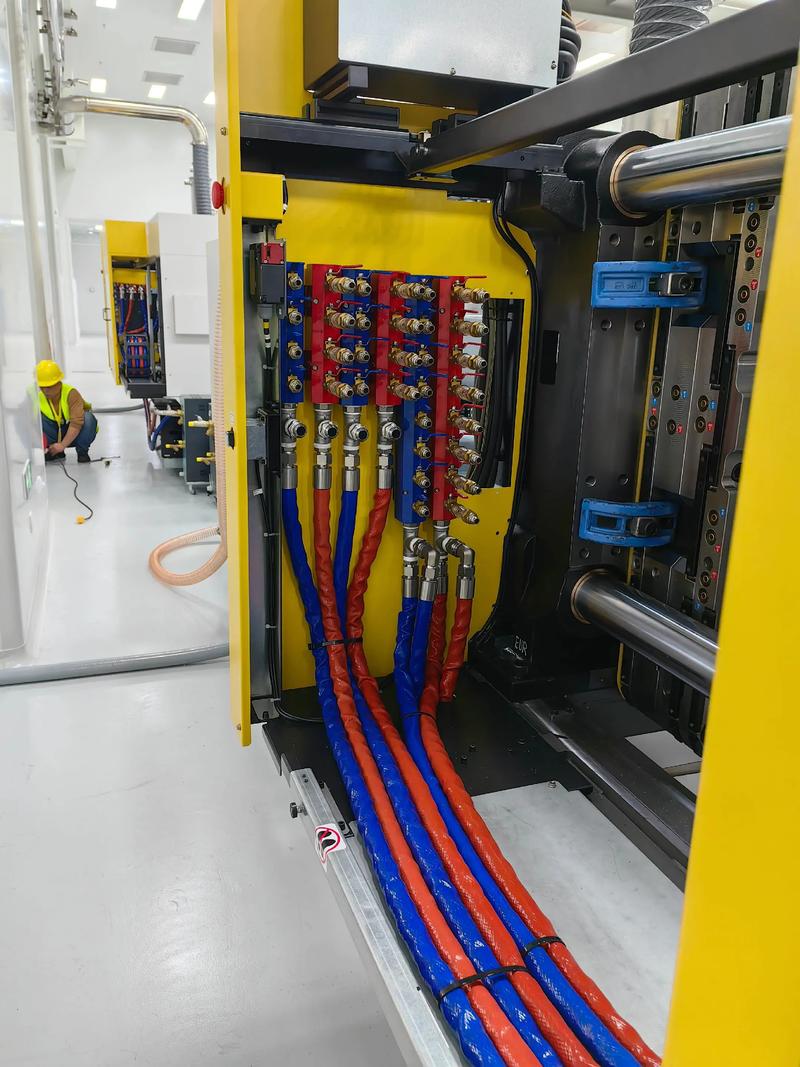

注塑模具冷却回路优化设计前后对比图

说到底，模温控制是一门手艺活，光看理论不行，得结合模具结构、材料特性甚至当天车间温度做微调。很多人觉得注塑就是开开关关，其实里面门道深着呢。下次产品出了问题，先别急着调注射速度或者保压，去摸摸模具表面温度，用红外测温仪多打几个点，也许问题就出在模温上。
