干了二十多年材料检测，我现在看到一块合金标号依然会犯怵。不是怕测不准，是怕它突然给你整出点幺蛾子。去年厂里进了一批号称‘改良型’铝镁硅合金，T6处理完硬度够，一上折弯机直接裂成张嘴蛤蟆——金相一看，晶界析出相跟狗啃的一样。你说这事儿找谁说理去？

所以啊，别只盯着牌号表上那几个数字。合金这东西，成分是骨，工艺是魂。同样的6061，国内起码有三百种玩法，熔体净化差一点，含氢量上去，热轧立刻给你起皮。就问你怕不怕。

从一块‘倔强’的镍基板说起

前阵子跟一个做航空发动机的哥们儿吃饭，他吐槽某国产GH4169高温合金板，固溶后时效硬度波动能差10HB。我说这不正常嘛，你们热处理炉温均匀性到底行不行？他瞪我一眼：‘我们用的可是进口真空炉，±3℃控温。’ 结果呢？查到后来发现是冷轧变形量没给够，再结晶不充分，δ相分布完全随缘。唉——这种工艺细节，图纸上根本不会写。

航空发动机镍基高温合金叶片金相组织照片

说实话，高温合金这玩意儿，成分稍微偏一点，持久寿命能差出一个数量级。比如含铪量从0.5%提到1.2%，蠕变断裂时间能翻倍，但热加工窗口又窄得跟一线天似的。搞材料设计的，天天就在这种两难里走钢丝。我见过最夸张的一次，某研究所试制一种定向凝固镍基单晶，因为模壳温度梯度没控好，杂晶串得像糖葫芦，整炉报废——三百万直接打水漂。那技术负责人脸都绿了。

铝合金轻量化？别被‘易加工’三个字骗了

都说铝合金轻，好用，汽车飞机都在堆。但那是外行看热闹。7系铝搞过没有？7050铝合金，强度能上500MPa，可焊接性？💡 几乎为零！熔化焊的时候热影响区直接软化，裂纹跟着焊接线跑得比兔子还快。所以飞机上全用铆接或者搅拌摩擦焊，你以为工程师傻啊？那是被逼的。现在有些新能源车企想把7系铝用在电池托盘上，理由是无敌比强度……我只能呵呵——磕一下底壳，应力腐蚀开裂风险谁来担？

问：那汽车厂为什么还在死磕铝合金啊？

答：很简单，降重就是降本，尤其是电动车，电池包死沉，车身不减法真不行。但车企现在聪明了，开始玩混合合金策略。比如车头防撞梁用6系，吸能；B柱加强板偷偷换成热冲压钢，保命；车门内板可能用5系，冲压性能好。这叫‘该硬的地方硬，该吸的地方吸’。不过这么一来，电化学腐蚀又成了新噩梦。钢铝接触不用密封胶？等着两年后铆钉孔冒白粉吧。

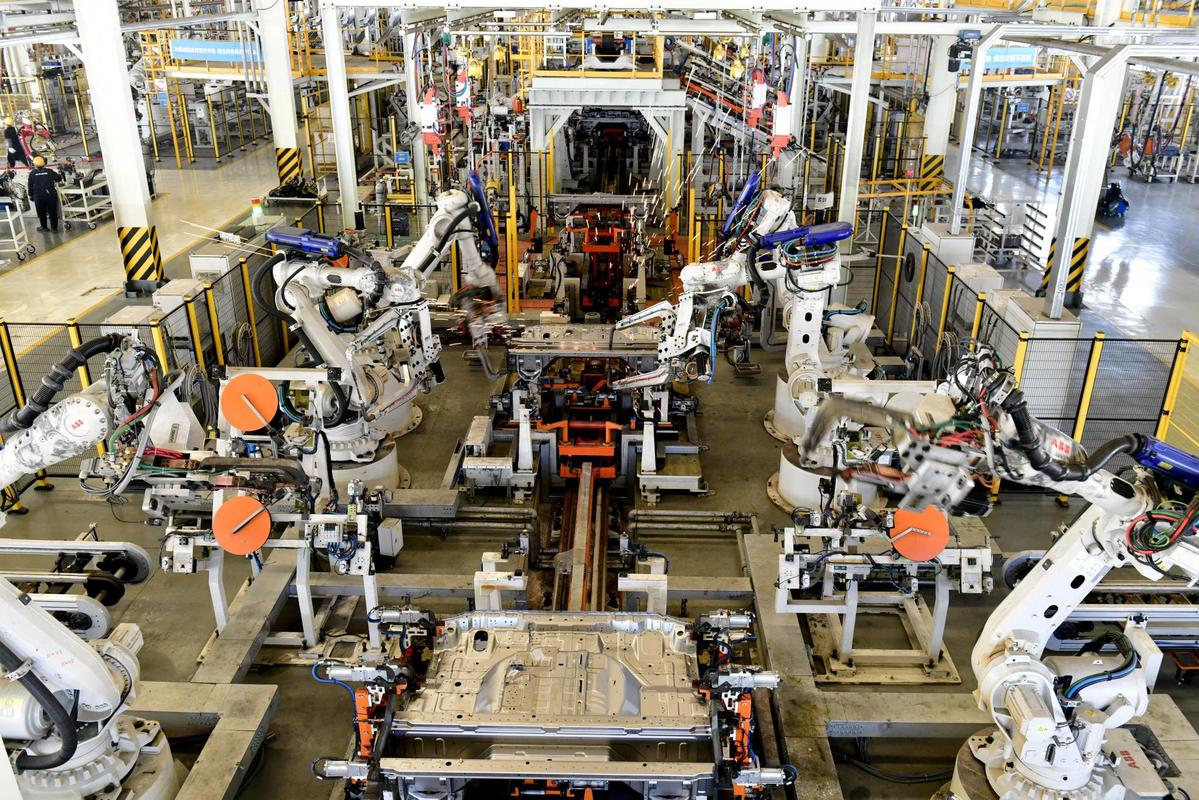

汽车铝合金车身构件搅拌摩擦焊生产过程

模具钢的‘玄学’：别以为Cr12MoV能包打天下

模具钢的‘玄学’：别以为Cr12MoV能包打天下

模具这行有个怪现象：老师傅都信经验，年轻人只看Excel。我见过一个做注塑模的小伙子，非要用Cr12MoV冲不锈钢弹片，理由是淬火硬度能到62HRC，耐磨。结果呢？冲了三千次，刃口崩得稀烂——根本原因是碳化物偏析带方向平行于受力方向，疲劳裂纹顺着就撕开了。这种时候你跟他讲断裂韧性、讲等向性，他一脸茫然。💔

说实话，选模具钢，先想明白三件事：什么材料、什么速度、什么温度。冲压高强板，优先考虑粉末冶金高速钢；压铸铝合金，H13是底线，但热疲劳要求高的话直接上8418或者DIEVAR；做塑料透镜，你甚至得考虑S136不锈钢的镜面抛光性能……这些都不是玄学，是血泪换来的教训。

再讲个反直觉的：有时候贵的钢不一定好。某些吹得天花乱坠的进口牌号，在特定工况下还不如老牌子的热处理配合。我一个做齿轮模具的朋友，试过日本大同的DC53，冷作模具钢里算顶流了吧？处理到58-60HRC，冲压0.8mm厚不锈钢，寿命反而比同样硬度的国产Cr12Mo1V1低20%。查下来发现是钼含量高导致二次硬化峰值偏向，而他的工作温度正好不在那个甜蜜点——你说这跟谁说理去？

问：那普通工厂没有那么多检测设备，怎么判断模具钢好坏？

答：这是个好问题。其实最简单的，先看火花，再看断口。磨削火花流线分叉多且爆花呈大星形，碳含量不低；断口细腻呈纤维状，韧性一般不差。但这些都是粗判。条件允许，至少做一下超声波探伤和内氧化层检查。我见过最离谱的，某个小厂买的所谓‘电渣重熔H13’，超声探出中心部位有连绵不绝的疏松，退货还扯皮半年。唉，现在这市场，有时候真得靠点运气。

焊接合金的‘不兼容’清单

提到焊接，很多人以为‘是金属就能焊’。天真！钛合金和铝合金焊一起试试？直接给你脆性金属间化合物管饱。就算同系合金，也有脾气不合的。比如镍基合金625焊718？小心液化裂纹。铜焊钢？渗透裂纹了解下。最坑的是某些含铅易切削钢，焊接时铅直接气化，气孔多得能当筛子用。

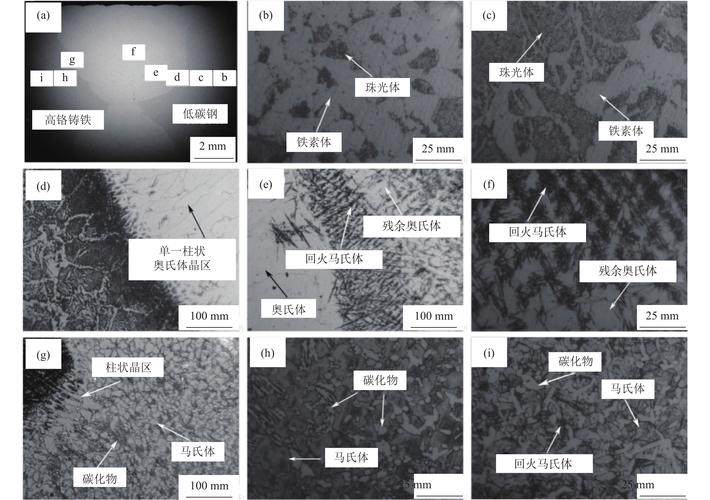

不同金属焊接接头金相显微裂纹对比图

我遇到过最棘手的一次，是给一家化工厂修复钛反应釜。TA2纯钛焊接，工艺本身不难，但老设备内部渗氢严重，焊接区冷却时氢化物析出，热影响区脆得跟玻璃似的。最后没办法，整体真空退火去氢再焊，花了原来三倍时间。业主脸都黑了，但他不懂啊，当初设计时干嘛不整成TA10？含微量钯抵抗吸氢腐蚀不香吗？都是省钱省的。🤷

说到底，合金这行，没有万能的神钢，只有懂行的运用。那些动辄吹嘘‘新材料颠覆行业’的，十个有九个连差热分析曲线都看不懂。真正的高手，都是在成分-工艺-组织-性能的死循环里一点点抠，一点点磨。有时候一个合金牌号开发二十年，背后是成千上万组正交实验和一堆报废料。

最后补一句：下次再有人跟你说某合金‘强度高、耐腐蚀、易加工’全占，你先让他把断口扫描电镜照片拿出来看看——解理断口还是韧窝断口，骗不了人。这行当，眼见为实。
