烧结，可不是简单的“烧”

干粉末冶金这行快二十年了，最烦别人问：“你们是不是就是把铁粉放在炉子里烤烤？”——烤烤？开玩笑呢！烧结要是这么简单，满大街都是高精度齿轮了。烧结是让一堆松散的粉末颗粒，在低于熔点的温度下，通过原子扩散、流动、重排，最终长成一块致密、有强度的零件。整个过程像一场微米级的盛宴，粉末颗粒们跳舞、融合，最后凝固成一整个家族。

不过话说回来，现在不少小厂还在用最原始的电阻炉，温度均匀性差得要命，做出来的件致密度波动大得离谱。前年帮一家汽配厂诊断烧结缺陷，发现他们的炉温曲线简直像过山车——升温段冲太猛，保温时间又短得可怜。最后零件金相里全是未融合的原始颗粒边界，强度连设计值的一半都不到。气氛控制呢？他们居然连氮气都没用，直接在空气里烧，表面脱碳层深度达到0.3mm……我当场差点背过气去。

高温烧结炉内部加热元件特写

温度、压力、气氛——烧结的三驾马车

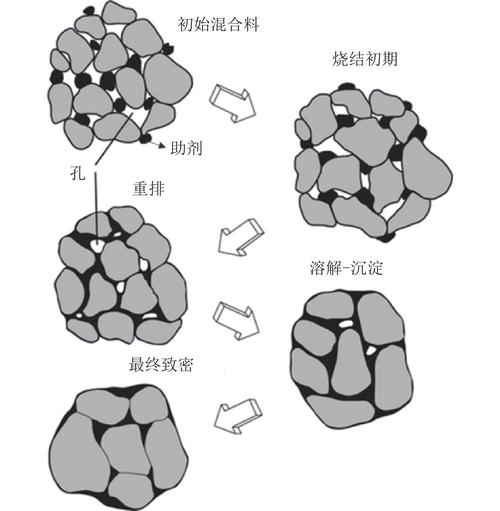

搞烧结的都知道，温度是灵魂。太低，原子懒得动，扩散速度慢得像乌龟爬；太高，晶粒疯长，甚至局部出现液相过多，零件变形报废。我常用的铁基粉末，固相烧结温度一般在1120℃左右，但针对不同的合金体系，比如含铜的液相烧结，温度要精准卡在铜熔点和铁熔点之间，利用瞬时液相促进致密化——液相烧结那几十分钟，炉子里简直在变魔术，铜液顺着颗粒间隙渗透，把残余孔隙填得满满当当。

压力更是容易被忽略的狠角色。热压烧结、热等静压（HIP）直接把致密度怼到接近100%，但成本也高得吓人。普通冷压烧结件，压制压力不够，生坯密度低，烧结时收缩大，尺寸精度就飞了。我经手过一个涡轮盘项目，要求孔隙率低于0.5%，最后用了真空热压烧结炉，压力打到30MPa，才勉强达标。那个炉子开一次的电费，够普通家庭用一个月，老板心疼得直嘬牙花子。

粉末冶金烧结件截面微观孔隙对比

气氛呢？保护气氛、还原气氛、甚至渗碳气氛，选错一个，整炉零件全废。有次给一家医疗器械厂做不锈钢烧结，用的是氨分解气氛，露点没控好，结果出炉件表面有微裂纹——氢脆！那批价值四十万的骨科植入物全部报废，工程师当场就哭了。真的，不夸张，烧结这一行，出错就是灾难，没有“差不多”。

实战QA：那些书本不会告诉你的坑

实战QA：那些书本不会告诉你的坑

问：为什么我的烧结件总是尺寸收缩不稳定，同一炉相差几十丝？

答：这个问题太典型了。首先检查你的粉末批次——不同批次的粒形和粒度分布如果有波动，松装密度和压缩性就不一样，烧结收缩率自然变。其次，炉温均匀性！很多烧结炉标称±5℃的均匀性，实际用测温环一测，中心区和边缘能差15℃。还有，装炉方式至关重要，零件摆放的密度、与加热元件的距离，都会影响局部温度。我见过最离谱的，是操作工为了多装件，把零件堆叠起来，结果中间的件温度始终跟不上，收缩率比边上的小一半。后来强制推行装炉标准化，每层用什么垫板、隔多少间隙，全写成SOP，收缩率才稳定下来。

问：烧结后零件表面出现黑斑或氧化色，是不是气氛不纯？

答：不一定。氧化色通常是因为进炉前零件已经生锈，或者在炉内降温段气氛纯度不够、出现微漏气。但黑斑有时候是润滑剂残留！很多压制生坯时加的硬脂酸锌，如果脱脂工艺不到位，残留在零件内部，高温下会分解积碳，形成黑色斑点。我一般建议在350-450℃增加一个脱脂保温平台，并且脱脂段要用流动气氛把挥发物带走。去年有个做锁具的客户，死活解决不了黑斑，我让他们在炉前加了个热重分析步骤，定出脱脂曲线，问题立马解决。所以说，烧结是系统工程，前道工序的坑，后道全得接着。

最新趋势：数字化烧结与仿真

最新趋势：数字化烧结与仿真

这几年行业最大的变化，是烧结炉开始装“大脑”了。我在展会上看到一款德国烧结炉，内置热电偶阵列+AI算法，能实时调整加热功率曲线，把温度均匀性做到±1℃以内。更狠的是，可以把零件3D模型导入仿真软件，预判烧结变形，反向修正模具尺寸。我们公司去年引入了一套有限元烧结仿真，一个复杂齿轮的变形预测准确率达到85%，省了三次试模，直接节约成本二十多万。老板终于不用再为模具费拍桌子了。

还有微波烧结、放电等离子烧结（SPS）这些新工艺，升降温速度能以百℃每分钟计，晶粒根本来不及长大，做纳米材料、硬质合金优势巨大。不过设备投入是个天堑，一台入门级SPS炉子够买两辆宝马7系。话说回来，技术永远是向前的，不跟上，早晚被淘汰。就像二十年前，谁会想到现在能3D打印出烧结用的生坯？

零零碎碎说了这么多，烧结这潭水，深着呢。每次打开炉门，看到泛着暗银光泽的零件，那种成就感——值了。
