车间里最吵的那台拉拔机，轰隆隆的噪音能把人的魂儿震出来——说实话，我第一次跟师傅调试新模具的时候，耳朵里全是金属尖啸，火花四溅，出来的线材表面那叫一个糙，跟砂纸似的。师傅叼着烟，瞟了一眼说：「力大了，模具钝了，都不行。」我当时心想，拉拔嘛，不就是把粗的拉细？能有多复杂。结果——打脸来得太快。

拉拔力那笔糊涂账

理论上，拉拔力计算有公式，什么摩擦系数、模具半角、屈服强度……书上写得明明白白。可实操里，你永远算不准那 20% 的变量。比如润滑剂到底能降多少摩擦？一模一样的参数，夏天和冬天出来的力差 15%！❗我见过最离谱的一次，新来的博士拿着仿真报告，说某个模具角度能降低 12% 的能耗，结果上机一试，线材直接断了，啪的一声，特别清脆。后来老师傅偷偷说：仿真没把残余应力算进去。得，书本又输给经验了。

现在有些厂搞了实时拉拔力监测，传感器贴在拉拔头上，数据直接上传云端。广东一家做铜合金线的企业，靠这套系统把断线率从千分之三压到了万分之五。但是——砸进去 200 多万，小厂哪玩得起？

金属拉拔生产线实时受力监控大屏

模具——比老婆还难伺候

模具——比老婆还难伺候

拉拔模具的材质，碳化钨、聚晶金刚石、陶瓷……各有各的脾气。碳化钨耐磨，但遇到硬质夹杂直接崩口；聚晶金刚石光洁度好，可一过热就石墨化，几万块钱的模子当场报废。💡说个反常识的：模具工作锥角度不是越小越好。我曾经为了追求表面光洁度，把角度从 12° 降到 8°，结果润滑剂根本带不进去，线材表面出现了波浪纹，整批退货。后来才懂，模具与润滑是两口子，得一起调。

现在流行模具内冷技术，在模具套里开螺旋水道，通循环油。某德资汽车零部件厂用这招，把模具寿命从 20 万米延长到了 45 万米。不过国产的模具钢，热处理稳定性还是差一截，用久了内径变形，拉出来的公差忽大忽小，跟心跳似的。

润滑剂？那是拉拔的血液

早年用机油兑石墨，车间里黑雾弥漫，工人下班连鼻孔都是黑的。现在环保高压下，水性润滑剂普及了，但问题也来了——水性润滑剂的极压性远不如油性，重载拉拔时油膜容易破裂。我试过在一台老式链式拉拔机上强行换水性剂，结果模具擦伤像刀刻的，一道一道心疼死。后来没办法，只能走纳米路线，在基础液里加二硫化钨纳米粒子。你猜怎么着？摩擦系数直接砍半，模具表面温升降了 30% 以上。❗不过价格贵得离谱，一桶抵以前五桶，老板签字时手在抖。

问：拉拔速度能随意提高吗？ 答：想得美！速度一快，润滑膜来不及形成，就变成干摩擦。尤其拉拔钛合金这种粘模倾向大的材料，速度稍微冒进，模具就啃下一块肉。但也不能太慢，太慢生产效率低，工厂要赔本。有个经验值：对于铜合金线，出口速度超过 25 m/s 时，润滑剂必须采用压力模盒强制供给，否则等着断线吧。

纳米二硫化钨拉拔润滑剂示意图

逃不掉的残余应力

逃不掉的残余应力

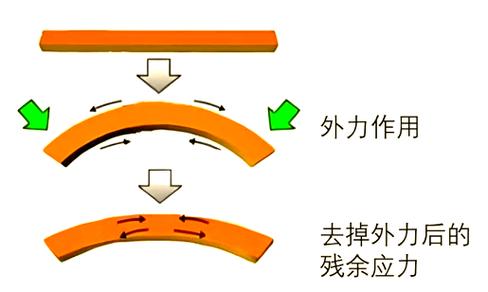

拉拔后的线材，外表光鲜，里头全是内应力。有次客户投诉我们的钢丝卷，说一剪断就劈开叉，检测发现轴向残余应力高达 400 MPa！没办法，在线退火没做好。其实拉拔和热处理是孪生兄弟，不搞在线连续退火，应力累积起来轻则后道调直困难，重则使用中断裂出事故。现在有厂家用感应退火加局部快冷，把应力控制在 50 MPa 以内，线材笔直柔软。不过那套设备，加上温控闭环系统，够买辆保时捷了。

问：拉拔不锈钢管时，内壁出现纵向凹痕是什么原因？ 答：八成是芯棒的问题。如果芯棒表面有轻微磨损或者润滑剂沉积不均，管材内壁就会拉出一条条沟槽。还有可能是拉拔模的入口区太短，导致金属流动不均匀。一个土办法：在芯棒上涂一层环氧树脂基的二硫化钼涂层，固化后用砂纸抛光到镜面，凹痕基本消失。但得定期重涂，维护麻烦。

智能拉拔，不再是噱头

智能拉拔，不再是噱头

说点前沿的——数字孪生。去年去上海工博会，看到一家国内设备商演示拉拔过程的虚拟调试：在电脑里建一模一样的模具、管坯、润滑参数，模拟金属流动和温升，直接预测出最佳拉拔速度和锥角。现场导入新产品，原来试模要废掉几十根坯料，现在三次就能跑通。✅还能通过 AI 分析历史断线数据，提前 30 分钟预警模具即将失效。这玩意要是普及了，车间里那种心惊肉跳的断线声可能会少很多。

不过话说回来，再智能的系统也架不住原料质量波动。有一回进了一批国产盘条，夹杂物超标，连着换了三套参数都断线，最后调出夹杂物分布图谱，系统直接报警说「建议更换供应商」。那一刻，我觉得这钱花得值。

拉拔这行当，说到底，就是跟金属较劲。你以为懂了，它马上给你点颜色。可也正是这种较劲，让一群又一群工程师头发渐少，乐此不疲。
