干轧钢这行，最怕什么？——板形。没错，就是那个让你半夜惊醒的东西。

我刚入行那会儿，师傅第一句话就是：轧制就是玩张力，玩温度，玩辊缝。当时觉得玄乎，现在想想，真他妈对。

其实轧制这玩意儿，说白了就是金属在两个辊子之间挤压变形。可就是这么一个看似简单的动作，里面藏着天大的学问。你信不信，一条热轧线几百米长，哪一段出了问题，都可能让产品降级甚至报废。

比如那次，我记得特别清楚——夏天，三十八度，车间像个蒸笼。精轧机F3突然报板形不良，操作工赶紧调弯辊，结果越调越乱。我到现场一看，好家伙，工作辊的冷却水嘴堵了好几个，辊身温度分布早乱套了。这就是经验？这就是教训。❗

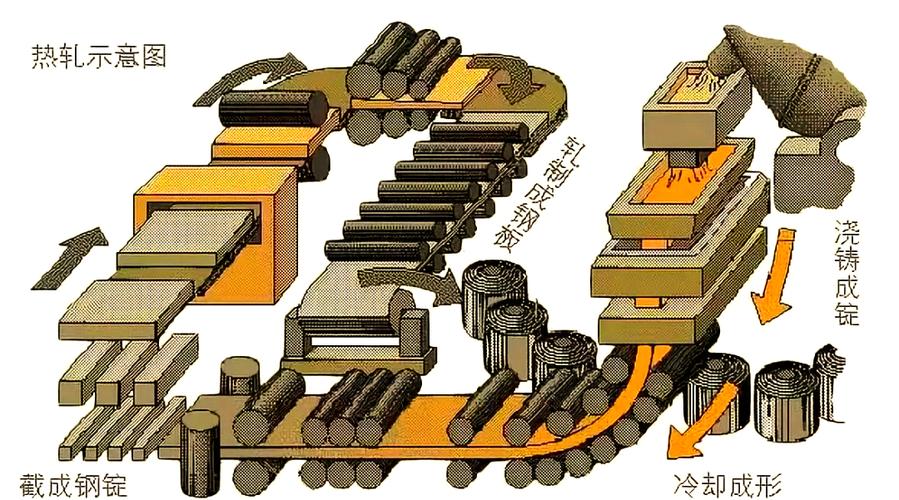

热轧精轧机组操作侧实拍

我和轧制打交道的这十年

我和轧制打交道的这十年

十年前，我从学校出来，学的就是材料成型。书本上那套轧制理论，什么咬入角、中性面、前滑后滑，考试满分。可一到现场，全傻眼。

现实中的轧件可不是均匀的理想材料，加热炉出来的板坯，头尾温差能差几十度，侧面黑印、水印更是家常便饭。你得学会看曲线，听声音——真的，轧机咬钢的声音，经验丰富的老师傅能听出轧件有没有打滑、辊有没有掉皮。✅

有一次轧汽车大梁钢，强度高，客户对表面质量要求变态到极点。结果生产时发现带钢表面有周期性的压痕。所有人都在查轧辊，磨辊间来回折腾，最后发现是除鳞机喷嘴堵了一个，高压水打到板坯上形成不均匀的冷却斑，轧制时就印到表面了。就是这么一个小到几乎看不见的喷嘴，搞掉了整批货。你说气不气？

那些年我们踩过的坑

问：热轧卷取温度没控制好，会出现什么后果？

答：崩卷，严重的崩。还有氧化铁皮压入，后面冷轧根本没法干。温度高了，晶粒粗大，强度不够；温度低了，相变复杂，组织不均匀。尤其是薄规格，卷取温度波动±20℃，性能就差一个等级。我们之前一卷IF钢，卷取温度高了30度，退火后冲压直接开裂，赔了客户一大笔钱。💡

还有冷轧，更娇贵。

问：冷轧如何控制板形？我看现在的轧机都有闭环控制系统，是不是就万事大吉了？

答：想得美。闭环系统依赖板形辊的测量精度，可板形辊用久了磨损、粘铝、零点漂移，测出来的应力分布早不准了，你拿不准的板形去控，等于瞎控。所以有经验的工程师会定期比对在线数据和离线撕纱实测应力，甚至用手摸——你没看错，就是用手感觉带钢边部的松紧。有一次板形闭环明明显示完美，但我们总觉得不对劲，拆下板形辊一看，传感器沿宽度方向积了一层油泥，清洗完重新标定，整个画面都变了。那批货差点就流到客户手上。

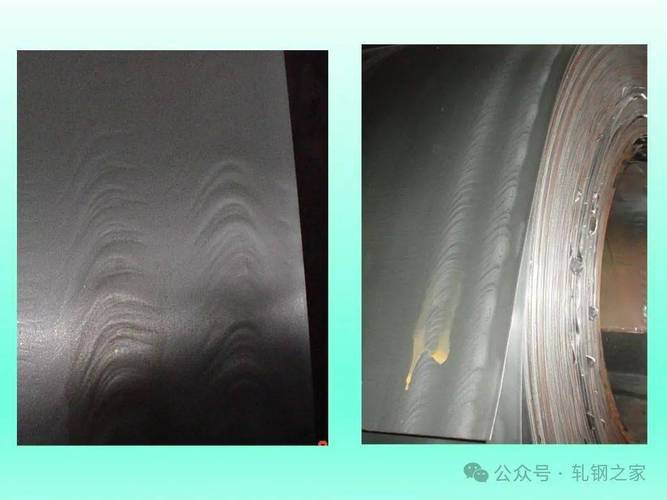

冷轧带钢表面缺陷图谱

这两年搞智能化轧制，很多厂上了数字孪生系统。说实话，建模不难，难的是实时数据准确。轧制力、辊缝、张力、速度这些数据，采样频率高但噪声大，信号处理不好，模型再漂亮也是垃圾。我们和一家IT公司合作，光滤波算法就调了三个月，最后才算有个能用的东西。不过话说回来，有了模型确实方便，轧制规程优化不用全靠试错了，省料省时间。✅

现如今的轧制技术正在发生什么

现如今的轧制技术正在发生什么

这两年新能源电池壳用钢需求暴增，超薄规格、高精度、高表面。轧制这块逼着咱们玩精度。以前热轧能保个±50μm的厚度公差就算不错，现在要求±20μm以内。冷轧更变态，±2μm是常态。你说这是不是挑战？肯定是。但也是机会，逼着设备升级、工艺优化、人员素质提高。

另外就是短流程轧制越来越火，薄带连铸连轧，省掉加热炉，能耗直降。我们也在考察，但投资巨大，对操作水平要求更高。说实话，有点焦虑，年纪大了，怕跟不上。

可这就是制造业的魅力吧。轧制，每天都在变，又好像永远没变。只要你爱琢磨，总有新问题让你挠头，总有新解法让你兴奋——哪怕只是一条小小的板形曲线变平滑了。❗
