先泼一盆冷水——你要是觉得滚压就是用个轮子碾过去…趁早洗洗睡吧。

说实话，我入行那会儿，也被老师傅骂过。我当时拿了个切削螺纹的样件在那嘚瑟，他瞥了一眼，直接甩给我一个滚压件：“摸一下，再想想你的废品率。” 那种光滑到像镜面的牙型，让我瞬间闭嘴。那是我第一次意识到，这玩意儿没那么简单。

💡 滚压到底在“压”什么？

不是挤牙膏。不是擀面皮。是让金属晶粒重新排列——流变、塑形、强化。这才是核心。你可以想象一下，金属内部的纹理像是一堆杂乱稻草，切削就是直接割断，而滚压是把这些稻草顺着轮廓捋顺、压实。所以疲劳强度能提升30%以上？我一点也不惊讶。不过话说回来，这个数字也就是个参考值，具体还得看材料。你要是拿个含硫易切钢去滚压，那裂纹能气死你。

我见过最离谱的误解：有人拿普通车床改了个滚压头就想量产。结果模具崩了，工件也废了。拜托——滚压力动不动就是几十吨，你那尾座顶得住？刚性不足，振刀、牙型偏移、表面拉毛…全是连锁反应。

滚压螺纹成型微观晶粒流向金相图

✅ 切削 vs 滚压：一场不对称的战争

这里有个经典问题，几乎每次培训都有人问。

问：“滚压出来的螺纹，精度能和磨削比吗？”

答：比磨削？先看跟谁比。如果是滚压丝锥那种标准品，精度不如磨制丝锥——但你要知道，滚压螺纹的精度一致性往往更好！因为模具磨损慢，第1个和第10000个差别极小。而切削刀具呢？铣刀一钝，螺纹中径就开始飘了。更别说滚压后表面硬度提高，耐疲劳寿命翻倍——航天紧固件为什么强制要求滚压？明白了吧。不过，滚压不是万能药。比如大螺距梯形螺纹，或者硬度超过40HRC的材料，你还是老老实实用切削或者磨削吧，别硬来。

我亲历过一次惨剧：某厂把滚压用在沉淀硬化不锈钢上，模具三天就崩口。后来才知道，这种材料冷作硬化太剧烈，滚压后应力集中，反而容易开裂。所以啊，工艺选型不是拍脑袋，得看材料、看结构、看批量。

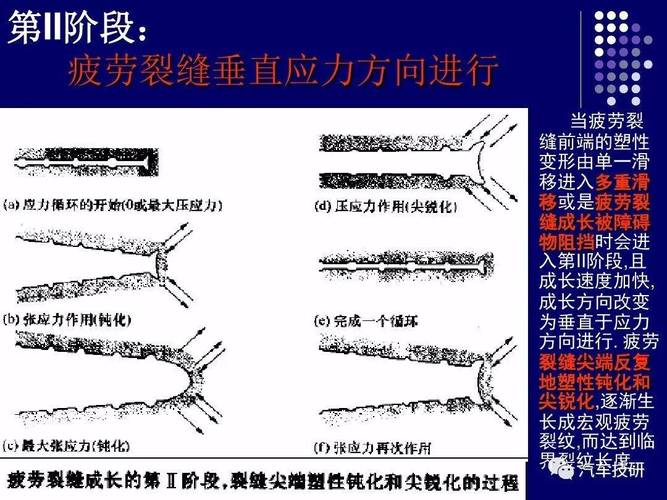

滚压螺纹与切削螺纹疲劳断裂对比图

🔧 模具：那个经常背锅的冤大头

一说到滚压出问题，操作工第一反应：换模具。不对，真不一定。压力、转速、润滑、进给方式…这些变量排列组合起来能让你头秃。

举个栗子：轴向进给滚压细长螺栓，如果模具导程角没调好，牙型会“拧麻花”——肉眼看不出来，但上环规就卡住。这时候你换十副模具也白搭。其实很多时候是机床精度或者对中问题。还有润滑…有人用菜油当滚压油！我当场石化。菜油的极压性能极差，模具磨损快不说，工件表面还可能产生微裂纹。一定要用含极压添加剂的专用滚压油，别省这点钱。

问：“听说滚压能直接做出镜面效果，是真的吗？”

答：可以，但有条件。比如滚压光整加工，用专门的滚光刀，确实能把粗糙度压到Ra0.1以下。但前提是你的前道工序车削刀纹不能太粗，否则就是“肉埋在饭里”，表面看起来亮，其实波峰被压塌了，测粗糙度反而更差——这叫“虚光洁度”。老法师用指甲划一下就能感觉出来。所以滚压前一般要求Ra3.2以下，最好配合稳定的切削参数。

还有个坑：内孔滚压。小直径深孔…工具刚性是死穴。悬伸太长，颤纹一来，孔就成椭圆了。这时候必须上硬质合金刀杆，或者考虑液压胀紧式滚压头。设计得巧妙，可惜国内很多小厂图便宜，还在用弹簧片式的古董工具，效果能好才怪。

🚀 2025年了，滚压还能玩出什么新花样？

别以为滚压是老古董。最新的自适应在线测量系统，已经能实时监测滚压力并反馈补偿，用于风电主轴这种巨型零件。还有超声辅助滚压，利用高频振动降低成形力，特别适合钛合金、高温合金这类难啃的骨头——德国人已经在用了，我们某些军工厂也开始跟进了。我前段时间去一个展会，看到一款微型滚压工具，可以在手表零件上滚出0.2mm的微小齿轮，精度±0.005。真的，我当时趴展台上看了十分钟，差点流口水。

不过，再好的技术也得落地。中小企业最现实的升级路径：先把普通液压滚丝机换成伺服驱动的。控制滚压速度、保压时间，甚至能分阶段施压，对薄壁零件太友好了。投资不大，效果立竿见影。别一上来就追求全自动产线，那是本末倒置。

最后说个容易被忽视的点：滚压后处理。有些工件滚压完要立刻去应力回火，否则放置一段时间后可能应力释放变形。特别是经过冷作硬化的零件，氢脆风险也会增加。所以，工艺是一环扣一环，别孤立地看待。这就是真实世界的制造业——理论很丰满，现场很骨感。你永远不知道下一个批次的材料会给你出什么幺蛾子。

一句话：尊重金属的脾气，滚压才能给你惊喜。
