我在车间里第一次看旋压机干活，说实话，呆了。一个圆饼坯料顶在芯模上，主轴一转，旋轮就那么压过来，金属像揉面团似的变形，一圈两圈，几分钟，一个封头就出来了。冲压得敲几下？模具费多少钱？——那瞬间突然觉得，这玩意儿有点香啊。 不过别急着上头，旋压可没那么简单。金属塑性变形的乐趣在于——你永远猜不到下一圈会不会开裂。

旋压到底有多神奇？

旋压到底有多神奇？ 很多人把旋压当成一种“简单的旋转挤压”，大错特错。它其实是局部连续塑性变形，利用旋轮对随主轴旋转的板料施加压力，逐点使金属流动。听着玄乎？你想象一下小时候玩陶土，手捏着边缘转动，慢慢变高变薄——这就差不多。只不过现在是用液压或伺服驱动，压力几十吨。 现在工业上常用的，主要分普通旋压和强力旋压。前者基本不变壁厚，后者刻意减薄。强力旋压是军工起家的技术，导弹壳体、燃烧室啊，要求轻又硬。结果现在卷到民用领域了，比如铝合金轮毂。说到轮毂——哦对了，最近有个客户非要拿铸造胚做旋压轮毂，还说能省成本……省个毛线，坯料内部疏松一旋就裂，废品率飙到30%，图啥？❗ 问：旋压和冲压相比，优势究竟在哪？能省多少钱？ 答：这得分情况。冲压是大批量杀手，几万件均摊模具费，威力无穷。但中小批量，或者尺寸特大，冲压就傻眼。一个直径两米的封头，冲压模具得上百万，而且模压容易壁厚不均匀。旋压呢？工装就是芯模和旋轮，一套下来可能就几万块，且越大的件越划算。还有材料利用率，冲压边角料有时候心疼，旋压几乎无废料。但旋压的生产节拍慢，一个汽车油底壳冲压可能就是几秒，旋压得几分钟。所以现在不少工厂玩组合拳：冲压预成形，再旋压精整，壁厚控制到±0.03mm。听着就爽。

强力旋压 VS 普通旋压：别傻傻分不清

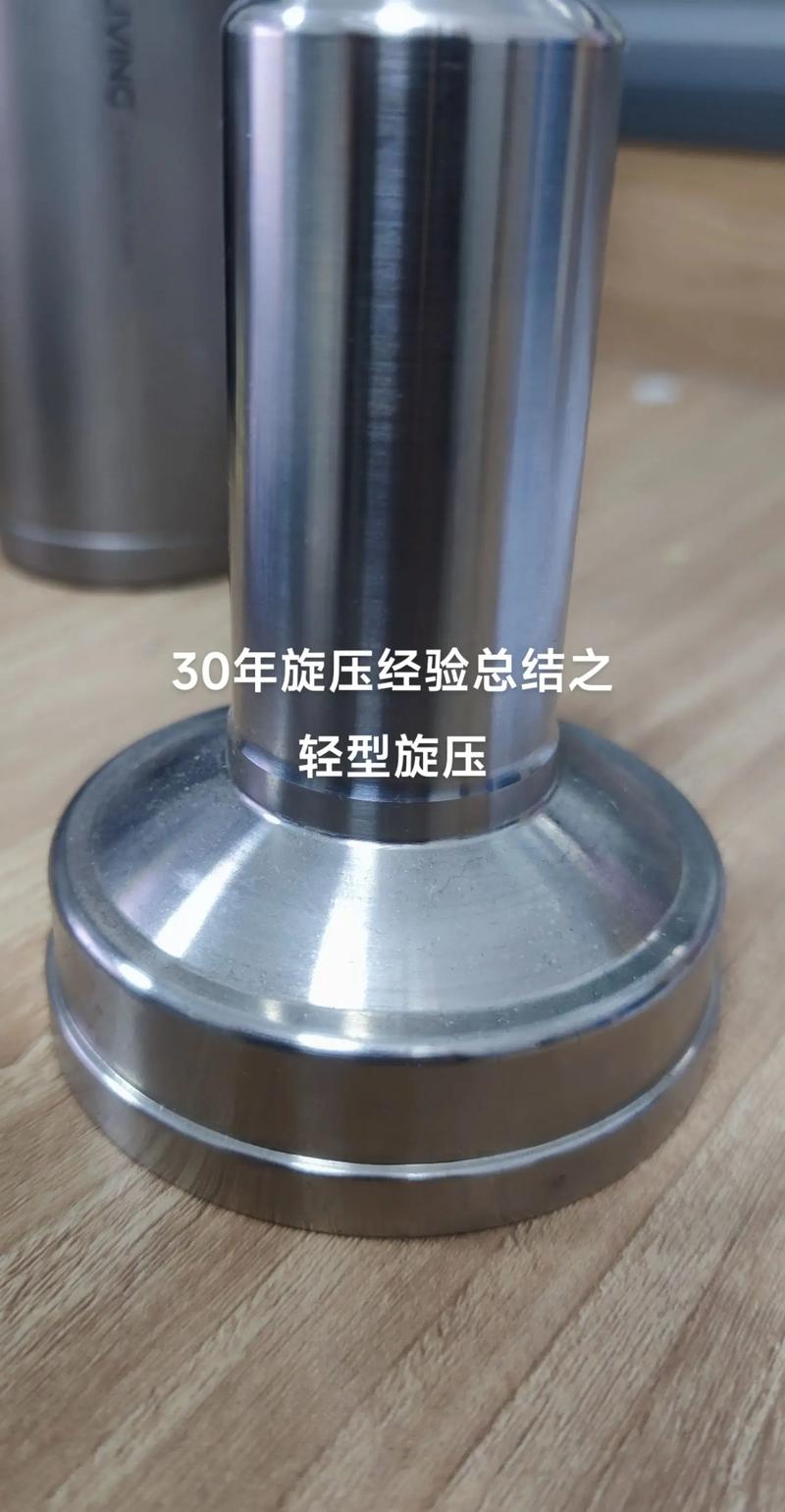

强力旋压 VS 普通旋压：别傻傻分不清 入行头两年，我老把强力旋压叫“旋薄”，被老师傅喷了好几次。强力旋压（power spinning）的核心是减薄率，就是说壁厚一定要减小，金属被“擀”薄了。这需要巨大径向力，机床刚性和旋轮质量必须硬。现在高端机床都用伺服电机直驱，以前液压的，响应慢，厚薄控制靠手感——开玩笑的，但确实不稳定。 普通旋压（conventional spinning）更像成形，壁厚基本不变，主要是改变形状。封头、灯罩、鼓筒这些回转体零件。技巧在于旋轮路径，手工旋压更是艺术，全靠老师傅手腕上的功夫。据说日本有些做梵钟的，还是手工旋压铜板。我没见过，但想想那节奏，肯定催眠。 问：封头旋压经常出现哪些缺陷？怎么解决？ 答：封头旋压最头疼的几个问题：起皱、鼓包、破裂，还有筒形件口部扩径。起皱多因为旋轮进给率太快或轴向力不足，材料失稳。鼓包是局部减薄过度，像长了个瘤。解决办法？调整旋轮间隙、进给速度，还有就是润滑，很多新手忽视旋压专用润滑剂的重要性——你用普通机油试试？工件表面拉毛，旋轮磨损快到哭。还有一点，坯料热处理状态，有些铝合金旋压前得退火，否则硬得跟钢板一样，一旋就崩。

选旋压机？别只看价格

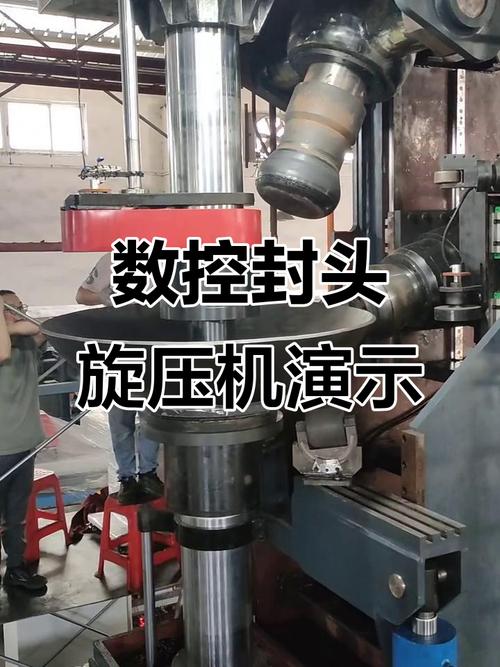

这几年国内旋压机厂商遍地开花，水平参差不齐。老牌厂如长春设备、西安重型所的，价格贵但是实在。有些新兴厂家为了抢单，减配到吓人。有一次见一台号称“双轮数控旋压机”，结果床身是钢板焊接没退火，用了半年精度丢得一塌糊涂。 所以买机床，我建议死磕三点：刚性、精度、控制系统。刚性看重量和结构，铸件比焊接件稳定，但成本高。主轴跳动必须小，否则旋轮纹路跟火车轨道似的。数控系统现在西门子、发那科依然是主流，开放性好，能编专门路径。但有些国产系统也挺能打，比如科德，看预算吧。 哦对了，还有旋压工艺模拟软件这玩意儿，现在不可忽视。以前试模靠经验，一废就是一堆料。现在Simufact Forming或者Abaqus，可以模拟每一步的应力应变，预判起皱。虽然不能说百分百准，但省下的试错费绝对值回票价。 数控强力旋压机加工封头工件实景 真的，别省模具费。我踩过的坑：为了赶交期，用普通Cr12MoV做旋轮，没做表面处理，结果旋了几百个不锈钢，轮子崩口，把工件划伤，全批返工。后来改用DC53加涂层，寿命五倍。教训啊。 铝合金轮毂旋压成型前后对比 说到底，旋压是门实践的活儿。参数表上写着进给速度0.5mm/r，实际你听听声音——金属吱吱响，代表润滑不够或减薄太猛；平稳的沙沙声才对。经验值钱就钱在这些看不见的地方。 现在不少领域都吃上旋压红利了：新能源电池壳体的薄壁筒，高压气瓶内胆，甚至医疗器械的钛合金髋臼杯。这技术不新，但就是越来越精。你要问我会不会彻底取代冲压？做梦。各有各的坑位。但如果你手里有回转体零件，批量不大不小，精度要求还高，那旋压可能就是那把锯木头最顺手的锯。 最后啰嗦一句：别信那些万能工艺，这行当，工艺是死的，人是活的。真有兴趣，去车间看两回，比看十篇文章强。
