说真的，拉深这个活儿，玩过几年模具的人都懂——它就像个脾气古怪的老朋友。你精心伺候着，它可能突然给你来个起皱，皱得像老太太的脸；你稍微粗暴一点，它又立马拉裂给你看，一声脆响，材料报废，老板的脸色比拉裂的零件还难看。

我就是这么过来的。记得刚入行那会儿，调一套汽车底板拉深模，用了整整三个通宵，压边力从100吨调到150吨，又调回来，间隙反复磨了十几次……最后终于成了，那种虚脱般的快乐，别提了。现在很多年轻人看视频学UG，看仿真结果觉得拉深很简单——哎，仿真只是参考，真正的奥妙全在车间地上那些废料里。

拉深系数：那个让你又爱又恨的数字

拉深系数，m=d/D，几乎是一切噩梦的起点。书上说低碳钢首次拉深系数取0.5～0.6，多轻松啊，可是实际呢？ 板厚0.8的DC04，你试个0.52试试？大概率侧壁变薄严重，甚至直接裂。为什么？因为材料的各向异性、模具表面粗糙度、润滑油的黏度……这些书上可不会告诉你确切答案。

拉深系数计算与极限拉深率图表

更要命的是，当零件要求几道拉深时，各次分配简直像解谜。第一道拉太多，后面没余量；第一道拉太少，后续压不住料，法兰起皱没商量。我见过一位老师傅，凭着感觉在纸上画几笔就定好了道次，结果比仿真软件算的还靠谱。问他，他嘬口烟：“拉深系数不是死的，看材料流向，看破裂前的颈缩。” 这话我记了十几年。

压边力调不好？哭都来不及

压边力，一句话：宁大勿小？但大了会破，小了会皱，这中间的黄金窗口，有时就那么五吨的差距。特别是形状复杂的零件，局部受压不均匀，你调总压力根本没用。氮气弹簧真是个好发明，分段控制压边力，但昂贵且对模具空间要求高。小厂怎么办？还得靠优力胶、聚氨酯弹簧，以及工人的经验试错。

问：“为什么我调大了压边力反而破裂得更快？按理说压住料就不该起皱啊？”

答：“因为你忽略了摩擦。压边力增大，法兰部分与压边圈、凹模表面的摩擦阻力急剧上升，材料流入凹模的阻力太大，危险断面变薄加剧，自然就裂了。这时候你应该检查润滑、模具表面粗糙度，或者适当减小压边力，同时保证材料不皱。记住：拉深是材料流动的艺术，不是死压。”

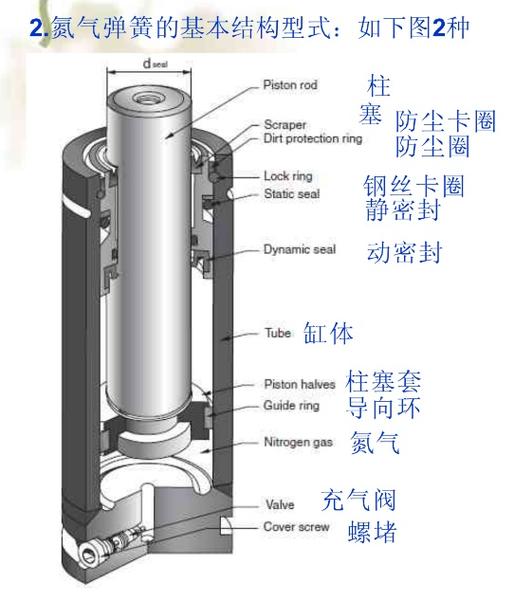

拉深模具压边力分布与氮气弹簧配置图

还有个坑：拉深速度。液压机调慢一点，保压再久一点，材料应力释放会好很多。但遇到高频次生产，谁等你啊？矛盾。所以往往得在模具材料上想办法，比如用硬质合金镶块，或者好一点的镀层，减少摩擦和发热。

模具间隙：那零点几毫米的玄学

凸模与凹模的间隙，标准上说取料厚的1.1～1.3倍，一听就懂。但真的吗？对于不等厚零件、或局部成形的拉深，比如车门内板，有的地方要减薄拉深，有的地方只起皱，间隙全靠试模时的红丹粉和压痕判断。有时候故意放大间隙，让材料容易流入，反而能防止破裂——别惊讶，这就是实践。但放太大，侧壁松弛，零件刚性不足，敲一敲像铁皮鼓，那也不行。

问：“不锈钢拉深总是粘模，工件表面划伤严重，怎么破？”

答：“不锈钢拉深粘模是家常便饭。首先，检查模具材料，最好用铜合金自润滑镶块，或者用含硅较高的模具钢。其次，拉深油绝对不能省，别用一般的机油凑合，一定要极压添加剂足的专用拉深油。另外，可以尝试模具表面做PVD涂层，比如TiCN、CrN，效果立竿见影。还不行？增加中间退火，消除加工硬化。”

说到这里，必须提一句模具的圆角半径。凹模圆角太小，材料流过像过刀口，不断裂才怪；太大则法兰起皱范围扩大。这个值没有绝对公式，全靠类似零件类比和试模修正。我甚至见过有的老师傅用小锉刀一点一点修圆角，修到进料痕迹均匀为止，神了。

哪些材料最难拉？最新技术有什么招？

铝合金，尤其是5系6系的，回弹大，破裂倾向高；高强钢，如DP780，拉深时硬化快，窗口窄；钛合金，更不用说，高温拉深还差不多。但市场在逼：轻量化，强度高，那就得上这些难啃的骨头。怎么办？热成形拉深慢慢普及了，把料片加热到再结晶温度以上，成型后淬火，强度高、回弹小。当然，投资大，可调区间窄。

这几年还有个趋势：伺服压力机的应用。滑块运动曲线可编程，能在拉深中途变速、保压，甚至振动，改善材料流动。再加上模具上的传感器实时监测摩擦和温度，闭环调整压边力——这才是真·智能拉深。不过说实话，国内很多中小企业连数控液压机都没配齐，路还长。

涂层技术也在进化。除了PVD、CVD，出现了类金刚石涂层（DLC），摩擦系数极低，对铝合金、不锈钢拉深简直是救星。就是成本高，模具得返厂镀，一耽误就是半个月。值不值？看你的零件量和索赔风险了。

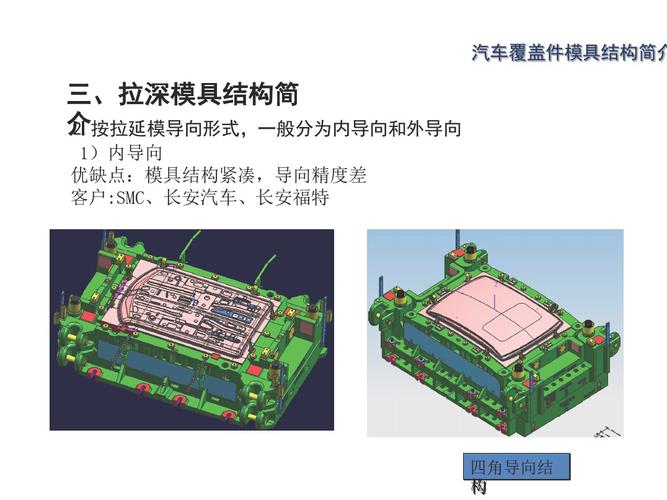

汽车覆盖件拉深成形模具与零件实例

最后聊点玄的：拉深和冲裁不同，它需要‘感觉’。即使所有参数都对，料片润滑不均匀，车间温度差几度，可能都让你功亏一篑。我见过做易拉罐拉深的工厂，模具温控系统恒温在±2度，润滑油粘度自动检测，那才叫极致。普通钣金厂呢？夏天和冬天，模具间隙的补偿量都不一样，老师傅都知道贴张纸条微调……这手艺，恐怕自动化短期内还替代不了。

哎，想到哪说到哪，拉深这话题三天三夜也讲不完。下次再聊变薄拉深和旋压的区别吧，那个也挺有意思。
