说真的，干了十几年钣金，最让我头疼的工序是什么？不是激光切割，不是焊接——是折弯。对，就是那个看似简单的折弯。一台数控折弯机往那一摆，按下脚踏板，看着上模下压，本以为能折出完美的90度，结果——角度偏了，或者裂了，或者尺寸跑偏。那种挫败感，啧。 折弯这事儿，门槛在门里头。外人看就是压一下，内行才知道，从材料厚度、模具选择、下模开口、保压时间到回弹补偿，每一个变量都能给你“惊喜”。特别是干多品种小批量，一个活儿刚调好，下个活儿全变了，那种崩溃，谁干谁知道。 钣金车间数控折弯机作业场景

🤔 回弹：那不是玄学，是物理

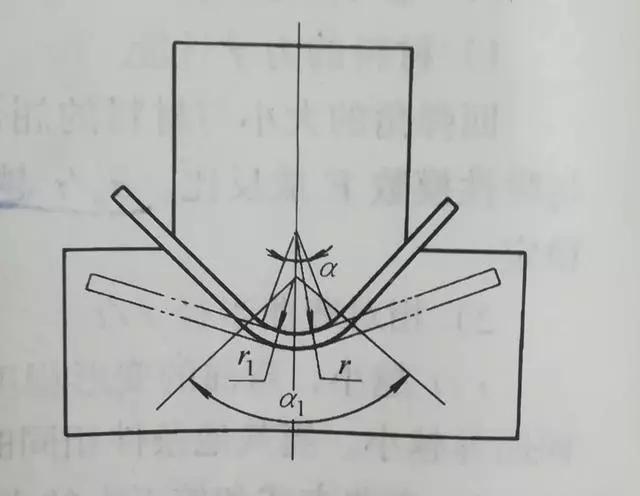

每次听人抱怨折弯角度不稳定，我都想先问一句：你回弹补偿做了吗？金属材料，特别是高强钢、不锈钢、铝板，都有弹性恢复。你给它压到90度，松开后它大概率会弹回一点，可能就是89度、88度。这不怪机器，是材料本身在“抗争”。 怎么解决？老法子是试折——先折一刀，量角度，再凭经验多压一点。现在数控折弯机大多带角度测量和实时反馈，激光测量、机械挠度补偿同步上。但别全依赖设备，有些高强钢板回弹能到十几度，你还得靠模具和工艺配合。比如用小开口的下模，或者采用压底折弯（coining）强行让材料塑性流动。不过压底对模具和机床吨位要求高，而且容易伤害模具，不是万能药。 还有个容易忽略的：折弯速度。快压和慢压，回弹量不一样。尤其薄板，快了容易反弹，慢了可能就到位了。我现在干活儿，遇到新材质，会先在废料上多试几种速度组合，别看费事儿，总比批量报废强。 折弯回弹角度实测对比图

🔧 模具是灵魂，别凑合

🔧 模具是灵魂，别凑合 折弯模具，绝对是个深坑。上模角度、下模V口宽度、模柄设计……这些决定了你折出的圆角半径、最小边高度、甚至表面压痕。见过太多厂子，一套通用模具打天下，折弯出来的活儿不是圆角偏大就是压痕深重。客户投诉了，还以为是材料问题。 分段模具？一定要用。一根整体上模、整体下模的时代过去了。现在哪怕是个小厂，也得备几套快夹分段模，尤其遇到盒子、盖子这类需要避位的工件，长模根本下不去。快换系统（比如某品牌的快速夹紧）✅，简直救星。不用拧螺丝，一秒钟换模，对多品种简直太友好。不过话说回来，快夹模具精度要求高，平时得勤保养，不然磨损了精度丢得更快。 还有一个血泪教训：上模刀尖圆角。千万别以为越小越好。0.2mm的尖刀折厚板？直接崩口或者板材开裂。圆角要匹配板厚，一般选板厚的0.6~1倍。不锈钢建议偏大，碳钢可以偏小。反正我吃过大亏，一批不锈钢门框折弯时内侧全是微裂纹，最后全报废，一查就是尖刀惹的祸。

💡 展开尺寸，别太信软件

对折弯展开，很多新手掉坑里：软件里输个K因子，出来的尺寸以为就准了。天真。K因子是变化的，跟材质、模具、折弯方式有关。钣金展开软件（Radan、Lantek、SolidWorks自带模块……）给的默认值只能当参考，实际必须试折调整。尤其是厚板、或折弯圆弧大的时候，中性层偏移量差一点，累计到多道弯，尺寸能偏出好远。 我的习惯是：新品第一件，用激光割一个带标尺的试片，折弯后测量各段，反推实际K因子或扣系数，然后在软件里调，再验证两片。虽然麻烦，但后面量产就安心了。千万别想一次算准，那是不可能的。 还有个小贴士：折弯次序也很重要。先折哪一刀，后折哪一刀，直接影响能否靠位。有时候尺寸超差不是因为系数，而是靠位面选错了。这需要经验积累，软件模拟也能辅助，但现场手感还是关键。

❓ 两个扎心现场问题

❓ 两个扎心现场问题 问：不锈钢折弯老是打滑，角度跑得一塌糊涂，怎么办？ 答：先别急着怪机器。不锈钢表面光滑，上模压入时容易滑动，导致展开尺寸变化、角度不准。解决思路：一是加大夹紧力，或选择带纹路的模柄防滑；二是用特制的聚氨酯垫膜垫在不锈钢上面再折，增加摩擦力；三，如果允许，用压底折弯，直接压死，但留意模具和机床能力。另外，折弯油也是个细节，别用太滑的，找带极压抗磨的成型油。不过现在环保查得严，有些地方不让用油，那就得琢磨干折工艺，比如用涂层模具。 问：最小折弯边能压到多小？总有设计过来的人瞎标。 答：现实就是被设计图纸虐。最小折弯边取决于下模V口宽度，一般至少为V口宽度的一半加一个系数。比如V=8mm的槽，理论最小边在5mm左右，但实际稳定生产得留6~7mm。再小就容易滑板或者顶不住。遇到那种非要2mm折弯边的，我会让设计改，或者用小开口模具加推拉机构，但那个对设备要求高，而且尺寸稳定性也差。所以，早期介入设计特别重要，别等图纸下车间才发现不能做。搞折弯的，得主动点，拍桌子也得把那个“不可能”的结构改过来。 …… 要说现在折弯的趋势，自动化肯定是大头。机器人折弯、跟随式辅助、离线编程变得越来越普遍。尤其2025年了，很多厂用上了带视觉定位的折弯单元，板材放上去自动校准，角度在线测量，甚至模具自动更换。精度和效率是上去了，但投资也不小。对中小企业，可能先从快换模、角度补偿这些低投入高回报的改进做起更实际。 最后啰嗦一句：折弯这门手艺，机器再智能，也离不开人的经验。别迷信设备，保持对材料的敬畏，多试多记。那些被折弯料堆满的废料箱，才是最好的老师。 （本文基于最近走访车间和自身实践整理，信息截至2025年4月，欢迎同行交流。）
