说实话，最近一个活儿差点让我在车间骂街——一个柜体，激光切割完美，折弯角度也对，焊完就他妈变形了！对角线差了5毫米，客户直接拒收。5毫米啊，在钣金行业，这就是天和地的差别。后来复盘才发现，问题出在工艺顺序上，血泪教训。

折弯：你以为很简单？

先别跟我提什么“数控折弯机精度高”，机器是死的，人是活的。我见过太多新手把图纸展开放进机器，噼里啪啦一折，出来全是废铁。为啥？回弹——这俩字儿折弯工听到都头皮发麻。不锈钢和冷板，回弹量天差地别。有一次我们折1.5mm的304，理论90°，实际只折到85°，就因为它会弹回来！后来我们学乖了，每次新批次材料先试折三刀，拿角度尺卡，再微调补偿。 钣金折弯模具角度补偿示意 还有一个坑——上模下模的匹配。很多人以为V槽宽度随便选，错！有标准的，比如板厚1mm，V槽得用8倍，也就是8mm宽。用窄了，折弯力不够，痕迹重；用宽了，展开尺寸直接偏移。那天小张就是因为图省事没换模具，结果批量的孔位全偏了……不说了，心累。 问：“为什么我的折弯件经常有压痕？” 答：“八成是下模V槽太脏或者硬度不够，还有一种可能是板料表面有锈皮，折弯时挤进去了。解决办法：磨损的模具要及时修磨，板材用前别碰水，再涂一层拉伸油，✅效果立竿见影。”

焊接变形：不是焊工不行，是方法不对

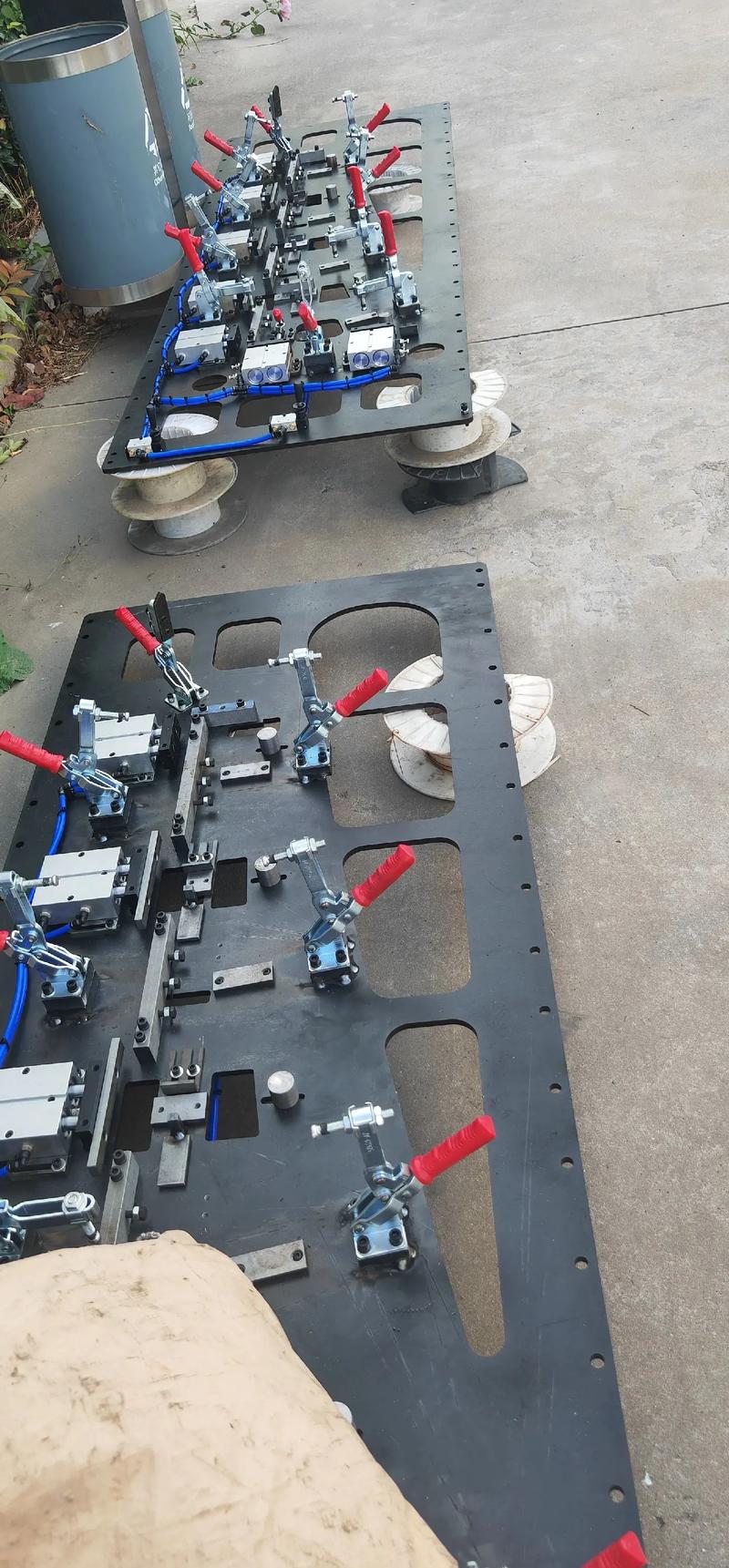

焊接这玩意儿，热输入控制不好就是灾难。我有个朋友，焊个2米长的门框，为了省事从头到尾一气焊完，第二天一看，弯成了香蕉。这不怪他，是工艺没排好。现在我们都用分段对称焊，左一段右一段，让热量散得均匀。还有，反变形法大家知道吧？故意在焊前把工件反向放个角度，焊后应力一拉，刚好平直。这招得靠经验，我们老师傅王头，每次嘴里念叨“反过量2-3毫米”，年轻人听着像玄学，但就是管用。 钣金焊接变形矫正工装 设备也在升级，激光焊接现在很火。但说实话，薄板焊接激光优势大，热影响区小；厚板还是得气保焊，熔深不够会脱焊。💡别盲目追新，适合的才是最好的。 问：“钣金件焊后需要热处理吗？” 答：“看情况！一般碳钢薄板件不用，但如果是厚板或者有精度要求的，比如机床护罩，焊后去应力退火能省去后期大量整形工时。批量小的话，人工敲打矫正也行——就是费人，且容易留锤印，表面要求高的慎用。”

喷涂&前处理：细节让你功亏一篑

最后聊聊表面。你以为折弯焊好就完了？喷涂前的除油除锈做不到位，漆膜半年就崩。上次有个户外配电柜，我们图快，磷化槽没控好参数，结果三个月后客户发来照片——锈从边角冒出来了。丢脸啊。后来我们重组了前处理线：脱脂→水洗→酸洗→水洗→表调→磷化→纯水洗，一步不敢少。尤其冬天，槽液温度必须≥15℃，否则化学反应慢得跟蜗牛一样。现在我们还加了一道硅烷处理，替代磷化，环保检查也不怕，❗关键漆膜附着反而更好，耐盐雾轻松过500小时。 喷粉还是喷漆？室内用粉，室外用漆？笼统说，粉耐候稍差但硬度高，漆防腐好但流平要求高。我们最近试验了聚氨酯粉末，价格贵30%，但抗UV能力翻倍，用在太阳能支架上，客户很满意。 装配的公差累积也是隐形炸弹。各个零件尺寸都合格，装一起却干涉，这就是没有考虑基准统一。设计时就得把关键尺寸链算好，车间里量具校准更是不能省——去年三坐标一测，我们的卡尺偏了0.1mm，整个批次差点报废。现在每班前用标准量块校核，成了铁律。 总之，钣金这行当，盯着图纸不行，得下车间，听声音，摸毛刺，闻切削油的味道。书本理论只能保你及格，实战经验才让你优秀。你说是不是？
