上周去一家精密铸造厂，看见他们的熔炼工程师对着光谱仪数据直挠头——明明配料算得死死的，浇出来的铸件磷硫就是超标。他一脸懊恼地问我：‘是不是该换炉衬了？’ 我没直接回答，先拿测温枪在感应圈上一扫，好家伙，局部过热点导致炉衬侵蚀剥落的渣子全搅进钢水里了。这就是熔炼的真实现状：理论上的物料衡算永远斗不过现场的不可控因素。成分偏差、夹杂物超标，根源往往不在配料单，而在那些被忽略的动力学细节里。

说实话，熔炼这活儿，三分靠计算，七分靠盯现场。 特别是在非真空条件下，空气里的氧、氮、氢无孔不入，一旦脱氧工艺没踩准节点，后期再怎么精炼都白搭。我见过最离谱的一次，某厂熔炼H13钢，VD炉处理后氢含量才降到1.5ppm，结果转运钢包没烘透，水汽倒吸回去，最后锻件白点缺陷率飙到18%——真是欲哭无泪。

炼钢电弧炉内渣面翻腾的熔炼实拍

✅ 成分调控：别只盯着合金牌号，先读懂炉渣

✅ 成分调控：别只盯着合金牌号，先读懂炉渣

很多年轻技术员以为熔炼就是把合金块扔进炉子、等它化开就完事。大错特错。炉内发生的远不止熔化，还有一系列看不见的渣-钢界面反应。尤其是碱性炉衬配合高碱度渣系时，脱磷效率上去了，但炉衬寿命直线往下掉，渣线部位侵蚀得跟狗啃似的。有一次我站在炉前，看见渣色从黑褐突然变浅绿，立马提醒班长补加碳化硅——那是氧化铬被还原进钢水的信号，再迟几分钟，铬的收得率能差出1.5个百分点，整炉钢的化学窗口就窄了。

所以，成分控制的命门其实是渣况！ 你得学会看渣：流动性太好可能碱度过高，易返干说明石灰没化开。这里分享一个实战窍门💡：取渣样时别只用勺子舀表面，要用钎子插破渣壳取中层的，表面那层往往被空气二次氧化过，代表不了真实反应平衡。化验渣中FeO含量，如果能稳定压到0.5%以下，钢水里的易氧化元素（铝、钛、硼）收得率波动能减半。

🔥 纯净度提升：要从“事后处理”转向“源头拦截”

说到夹杂物，大伙儿条件反射就是LF炉喂钙线、软吹氩，然后做个夹杂物评级。这思路过时了。你喂进去的钙跟硫铝尖晶石反应，确实能变成低熔点液态球状物，上浮也快——但万一喂线速度没控好，钙挥发产生的气泡直接把小尺寸夹杂物带到炉底聚积，钢水浇到最后几吨，夹杂物浓度暴增，等于把前面干净的部分又污染了。

我现在越来越推崇源头熔炼洁净钢的理念：炉料入炉前就严格分拣，杜绝生锈返回料混入；熔化期采用低功率长电弧操作，减缓沸腾防止炉底渣料提前乳化；甚至用上了在线的激光诱导击穿光谱（LIBS）快速鉴别废钢成分。去年帮一家汽配厂改造：在感应炉加料车上安装简易筛分和磁选装置，把氧化皮和包芯线残段筛掉，结果单靠这一下，铸件由于大颗粒夹杂产生的报废率直接从5.3%跌到1.1%。绝了。

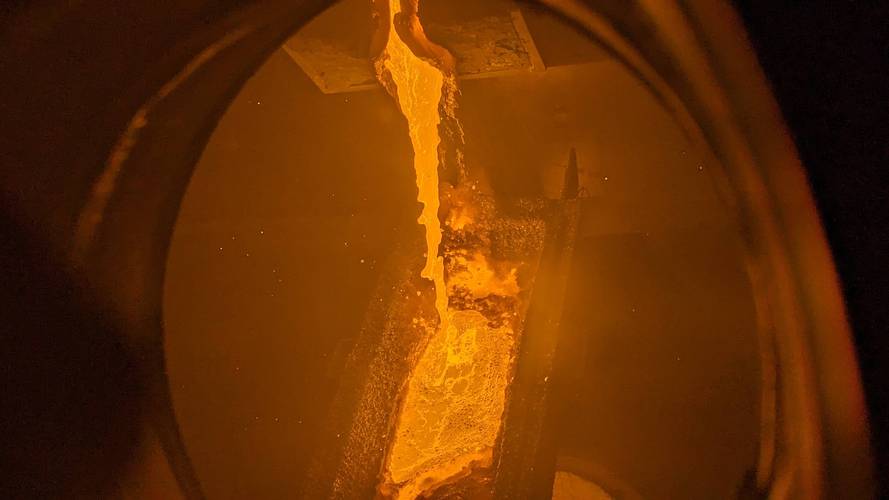

真空感应熔炼炉内浇注时的工艺操作

当然，如果预算允许，真空熔炼依然是终极武器。但真空不等于万能。你蒸发脱除的锌、铅等低熔点金属蒸气会污染真空机组，泵油寿命大幅缩短。而且真空下熔池缺乏搅拌，成分均匀性反而可能不如大气熔炼。最头疼的是易挥发合金元素（锰、铬）的收得率控制——必须根据蒸汽压曲线精确计算补加量，并分阶段调节真空度，不能一抽到底。我曾在一个镍基高温合金订单上踩过坑，把真空度拉得太高太快，结果炉壁上的冷凝锰珠像下雨一样落回熔池，最后成品锰含量低到走出标准下限，整炉报废。

问：普通中频炉能不能做出高纯净度的钢水？
答：能，但得动脑筋。前提是炉衬烧结要致密，打结料配比按克级调，别图省事用叉车混料；熔化前期加复合脱氧剂（硅钡钙），后期用铝终脱氧，且铝的加入时机必须躲开氧化峰——测温枪到1620℃再插铝，不然铝全烧掉了。然后，扒渣要狠，一次扒干净，迅速覆盖预熔型覆盖剂，防吸气。有些老师傅甚至在浇注前，往浇包里扔一小团商用纯稀土，利用稀土极强的脱氧脱硫能力做最后拦截，我觉得这招实用又便宜，值得推广。

问：熔炼车间总说“炉况不稳”，到底该怎么判断和调整？
答：炉况不稳多半是炉衬侵蚀、感应圈匝间打火或者中频电源谐振点漂移造成的。除了常规的外观巡检，我建议每天用便携式阻抗分析仪测一次感应圈空载电流，如果三相不平衡度超过8%，赶紧查圈间绝缘。熔炼过程中如果电流表指针周期性摆动，很可能是炉衬局部变薄导致电磁搅拌异常，再不热修补，穿炉只是一瞬间的事。至于冶金质量的不稳，记住一个简单原则：先查原料干燥度，再看保护气氛流量是否够（哪怕是氩气，流量低到5L/min以下时几乎起不到覆盖作用），最后才去怀疑合金纯度。

这几年我越来越感受到，熔炼这个行当正在经历从“经验熬钢”到“数据炼钢”的艰难转身。现在稍微像样点的车间都配了光学高温计和机器人取样系统，可有了数据不代表会用数据。举个例子，某厂花了几十万装的在线气相质谱仪，能实时监测排出废气中的CO、CO2和H2O含量——这明明是判断熔池碳氧反应和干燥程度的绝佳指标，结果数据全部躺在数据库里吃灰，工人照样靠肉眼观察火焰亮度判断脱碳终点。你说这钱花得冤不冤？

所以，别一味追逐进口真空炉、等离子冷床炉这些“高档货”，把我们手头的中频、电弧设备每个传感器用透了，把工艺参数的深层联系挖掘出来，才是大多数企业现实的竞争力。熔炼的核心，终究是人。一个能通过炉内‘滋滋’声判断熔化速度、凭钢花溅射轨迹预判穿炉风险的老师傅，他的价值远超任何AI模型。可惜，这样的老师傅越来越少了……

现在再回想开头那个磷硫超标的问题，答案其实很朴素：把那层不断剥落污染钢水的炉衬及时换掉，把炉盖密封圈检查一下别漏气，再把烘包温度曲线调到规程要求的800℃保温2小时——成分纯净化，有时候真没那么玄乎。
