99.99%？听起来挺高了，对吧？其实，在铜精炼这行，小数点后多一个9，难度翻好几倍。有些人觉得精炼无非是去杂质，但真正干过的都知道——那是和元素周期表打架。

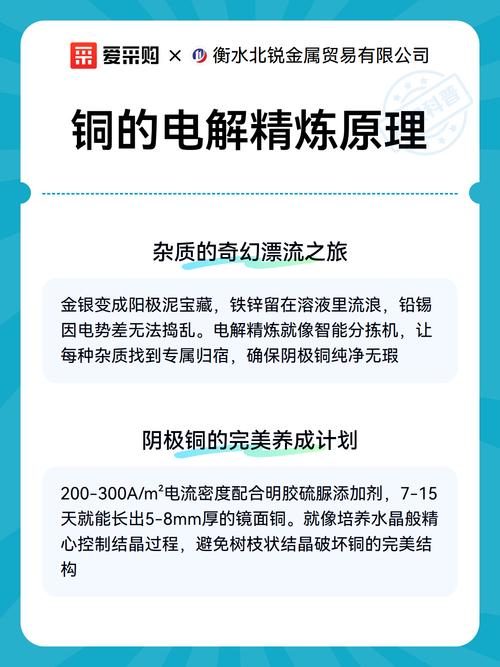

铜电解精炼车间内挂满阳极板的电解槽

我见过一个搞了三十年铜冶炼的老师傅，脾气暴躁，说话带刺。有次开会，技术员大谈“提高电流效率”，他直接把安全帽往桌上一甩：“电流效率？先把阳极泥给我清干净了再说！” 话糙理不糙。精炼这活儿，靠的是对每一道工序的偏执。

💡 火法精炼看着粗犷，实际上处处是细活。插树还原那一步，时机差几秒，氧含量就可能超标。现在有些厂上了在线监测，激光诱导击穿光谱（LIBS）直接盯着炉口，比人眼可靠。但老师傅还是习惯看火苗颜色——蓝白色带烟，说明差不多了。机器和人，还在较劲。

不是所有的精炼都叫电解

不是所有的精炼都叫电解

很多人一提到精炼，脑子里就是电解槽、阴极板。但火法精炼仍然是重头戏。尤其是处理杂铜，比如旧线缆、废电机，先得进回转炉。那里面的气氛控制，简直是玄学。氧化期要狂吹风，还原期又得插新鲜树干——对，就是往铜水里捅木头，噼里啪啦，蒸汽爆炸。这老法子，至今还没被完全取代，因为还原出来的铜液纯净度反而比通天然气更稳。你说奇怪不奇怪？

不过，干过的都知道，火法精炼的痛点——能耗。天然气价一波动，老板的脸就拉得老长。所以这几年，富氧燃烧成了香饽饽。氧浓度提上去，烟气量减少，热效率能跳一大截。某家山东的冶炼厂，改了之后吨铜天然气耗从90方降到了65方，省下的都是真金白银。但是！富氧不是想加就加，炉子耐火材料扛不住，半年就得大修。这就是死循环。

问：电解精炼出来的阴极铜，为什么有时还要再精炼？

答：这个问题好。标准阴极铜确实能到99.99%，但对一些特种应用，比如超导材料、键合铜丝，需要99.9999%甚至更高。这时候就得用区熔精炼或者电子束熔炼。原理不复杂，就是利用杂质在固液两相中的溶解度差，一遍遍提纯。但设备贵得离谱，全球也就那么几家能玩。我们车间以前试过，最后因为成本太高，订单太少，停了。高端精炼，市场太小，这是现实。

火法精炼炉前工人观察铜液火焰颜色

❗还有种情况：电解出来的铜板，表面看着光鲜，内部可能有气孔、夹杂。如果客户要做超薄铜箔，一轧就裂，那就废了。所以有些厂家会加一道真空重熔，脱气去夹杂，相当于给铜洗个桑拿。但问题来了——重熔一次，能耗增加15%，售价能涨多少？算不过账的话，只能妥协。

湿法精炼的逆袭？

湿法精炼的逆袭？

湿法炼铜这些年动静不小，尤其是堆浸-萃取-电积（SX-EW）技术。低品位矿、废石堆，用酸慢慢淋，萃取出铜，再电积，直接产出高纯阴极铜。听起来很绿色，不用烧煤烧气。但实际呢？环保压力山大，含酸废水、有机相的挥发，够你喝一壶。在墨西哥、智利那种干旱地区还行，但在中国，水资源和环保红线摆在那，湿法精炼更像是个戴着镣铐跳舞的角色。

💡不过话说回来，对于复杂多金属矿，湿法有不可替代的优势。比如处理含砷、锑高的铜精矿，火法精炼时砷挥发，工人中毒风险不是开玩笑的。湿法可以温和浸出，把砷固定在渣里。安全比产量重要，这个道理，出了事故才知道疼。

问：小规模冶炼厂，精炼工艺怎么选才不踩坑？

答：我见过太多小老板，一上来就想上电解，觉得高端。结果呢？建了一半没钱了，或者产出的阴极铜卖不上价。小厂最现实的是先做好火法精炼，产出99.95%左右的阳极铜，卖给电解厂。等现金流稳了，再考虑深加工。别好高骛远。另外，设备一定要考虑灵活性，比如回转式精炼炉，可以处理杂铜，原料来源广，生存几率大。记住，精炼不是炫技，是算账。

不过，近年来也有些新动向。比如短流程精炼——连吹、连精炼，一步产出阳极铜，省掉转炉环节。国内有些铜厂已经开始试水，但问题在于工艺控制要求太高，稍有波动，全线遭殃。这就是一场赌博，赌的是管理水平和自动化程度。赢了，成本碾压；输了，一堆废品。

✅ 总的来说，精炼这行，技术迭代从来没有停过。从古老的火法，到复杂的湿法，再到极端的物化法，都是在和杂质较劲。但归根结底，能不能赚到钱，才是一切技术的生命线。别听设备商吹得天花乱坠，回去算算电费、人工、折旧，心里就有数了。

现在有些智能化尝试，比如用机器学习预测精炼终点氧含量，或者无人机巡检阳极板短路。听起来酷，落地难。数据采集不准，模型就是垃圾。这行的数字化，还早着呢。

最后说句扎心的：铜精炼的极限，不是技术，是成本。当纯度每提高一个“9”，代价呈指数级上升，市场愿不愿意买单？这是整个产业链都得回答的问题。而我们这些搞工艺的，只能在炉火和报表之间，找那个渺茫的最优解。
