去年去一家民营钢厂，老板带我参观连铸车间。走到中间包旁边，他指着结晶器液面自动控制那套东西，叹了口气：“花了大价钱买的进口货，结果三天两头报警，操作工干脆切到手动，比自动还稳。” 我当时没接话，心里想——这哪是设备的问题，明明是你们舍不得换振动台架上的老铜管。

连铸这行干久了，就会发现一个规律：凡是抱怨工艺不行的，八成是硬件欠账太多。结晶器锥度不对、二冷水喷嘴里塞满铁锈、拉矫辊磨损得像波浪……这些肉眼可见的毛病不解决，谈什么恒拉速、高拉速？

结晶器：那个0.几毫米的差距真要命

有一次在现场调试，连铸坯老是出纵裂。查了三天，最后发现结晶器宽面铜板热电偶显示的温度比实际低了十几度——原因是补偿导线接头积灰，电阻变了。✅ 清完灰，温度曲线立马平滑，裂纹也消失了。就这么简单？就这么简单。

但多数情况没那么幸运。倒锥度设计不合理、足辊不对弧、振动偏摆超差……每个小毛病都能让你半夜被电话叫醒。💡 我的经验：新铜管上线前，必须用锥度仪全检，别信厂家合格证。遇到过一批铜管，标注锥度0.8%/m，实测最大的地方1.2%，最小的地方0.5%，这种管子装上去不漏钢才怪。

连铸结晶器铜管锥度检测现场

二冷段：被忽视的“癌症区”

说实话，我去过的钢厂里，二冷室能保持喷嘴不堵的，一只手数得过来。经常看见棍子上的水嘴，三分之一没水，三分之一歪着喷，剩下的水量也不对。操作工还抱怨:“钢坯老鼓肚，拉矫机压力调了没用。”

鼓肚，根子在二冷强度不够。不是设定值不够，是实际冷却强度达不到。喷嘴堵了，气雾冷却变成水柱，局部过冷，热应力哗哗往上蹿。更糟的是，有些厂二冷水过滤器形同虚设，铁锈、油泥堵喷嘴，再反过来腐蚀管路——恶性循环。

一次我建议车间主任彻底清理一次二冷段，他犹豫半天说:“停一个浇次损失几十万。” 我说:“那一炉漏钢损失多少？” 后来停了八小时清理，喷嘴堵塞率从42%降到5%，拉速提了0.2m/min，每月多产三千吨。他服了。❗ 没什么比“不舍得停机”更贵的成本。

连铸二冷段气雾喷嘴堵塞状况

QA：连铸工最常碰到的实际问题

QA：连铸工最常碰到的实际问题

问：中心偏析和疏松怎么才能彻底解决？
答：彻底解决？不存在的。但可以大幅减轻。过热度降下来，目标控制在15-25℃，别超过30℃。然后末端电磁搅拌位置要对，别装在液芯已经消失的地方，那纯粹是摆设。配合轻压下，压下区间要准，压下量要够，最好8-12mm/辊。还有，拉速稳定——忽快忽慢，前面都白干。

问：中间包水口结瘤，老堵，怎么办？
答：堵水口，一般是钢水纯净度差，或者开浇时保护渣卷入。钙处理要到位，把高熔点夹杂物变性。另一个，中间包烘烤温度别低于1100℃，开浇前氩气保护做好。操作上，出现塞棒杆位异常升高，早点换水口，别等到彻底堵死——那时候一炉钢很可能降级。

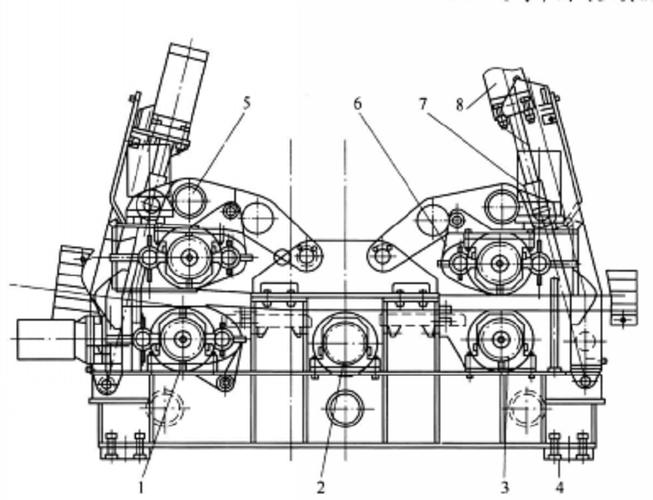

拉矫机与铸坯质量：不只是拉出来就行

拉矫机与铸坯质量：不只是拉出来就行

最近帮一个厂处理矫直裂纹，就在矫直辊位置。明明拉矫压力也不大，怎么裂？查了半天，原来矫直段的前几个辊不转了——轴承卡死，铸坯在上面硬拖，表面产生横向裂纹。怪谁？点检不到位的嘴，比拉矫辊还硬。

拉矫机还有个关键参数：辊缝。等间距布置的拉矫机，如果某个辊缝大了0.5mm，这地方就容易产生鼓肚，热坯鼓后凝固，内部形成“小钢锭”结构，后面的轧制一压就裂。一年下来，废品损失够买几台新拉矫机。这笔账，没人算。

很多人看不起设备维护，觉得那是“支出项”。在我看来——搞连铸，设备状态就是最大的工艺参数。

钢水过热度与拉速：动态平衡的艺术

说实话，现在很多厂的过热度控制挺粗放。转炉过来钢水温度一测，高了就等，低了就提拉速。这哪是工艺，这是碰运气。🌡️ 中间包温度每增加10℃，柱状晶发达，中心等轴晶率下降5%～8%，中心偏析加重。

有一阵子我们试验恒温浇铸，中间包内温度波动控制在±3℃内，连续浇14炉，低倍检验全是一级。操作工说:“以前追高温追得心累，现在真稳。”但前提是钢包周转要抓得紧，不能空包等太久——这又扯到调度管理水平了。

拉速呢，不是越快越好。高拉速下，结晶器热流增大，坯壳减薄且不均匀，漏钢风险指数级上升。我见过最夸张的现场：2.2m/min拉速，结晶器水温差达到12℃，还振振有词说“产能顶上去”。我说，你们这是在赌结晶器的极限寿命，赢了多几吨钢，输了换铜管、清冷床、处理废钢——三个班白干。

漏钢预警：那张永远贴不紧的“膜”

现在多数连铸机都装了漏钢预报系统，靠热电偶测温，看贴膜速率。然而系统报警不及时，或者误报太多，操作工干脆关了声音。🛑 这玩意，参数设得保守，天天误报；设得激进，漏了都不响。有次在某厂，结晶器热电偶布置得稀疏，坯壳粘结都扩展到整个宽面了，系统才报警，已经晚了。

后来我建议增加铜板热电偶数量，并且把报警逻辑从单点异常改成趋势判断+多点联动，误报率从35%降到8%，真实漏钢捕捉率100%。省了一次漏钢事故，值几十套探头。就这么个账，很多厂却算不明白，宁愿事后修机器。

连铸的未来：智能化不是加几个传感器就行

连铸的未来：智能化不是加几个传感器就行

到处都在说智能连铸，什么数字孪生、AI判定质量、机器人加渣……但底层数据采集都一塌糊涂。振动监测？测出来的是基座振动还是结晶器振动都分不清。温度？补偿导线有误差，数据飘到怀疑人生。

一次与技术团队讨论，他们方案里光传感器就列了上百个，我跟他们说：“先把二冷区每根辊子表面标高测准，比加一百个传感器有用。” 对方愣住了，有点下不来台，但事后承认确实是基础没打牢。💡 智能化的前提是数据真实、设备受控——否则就是垃圾进，垃圾出。

不过也看到了些希望。某大型钢企的板坯连铸，真把轻压下模型实现了闭环，根据拉速、过热度、钢种实时调整压下量，中心偏析评级稳定在C1.0以上，算下来每年减少降级品两万吨。这靠的不是花哨算法，是把工艺机理和现场执行狠抠到位。

干了二十年连铸，最深的感触是：工艺问题，七分在设备，两分在管理，一分才是操作。别老让操作工背锅，把设备档案翻开，看看上次更换足辊是啥时候，看看二冷水过滤器有没有按时反洗——答案，往往就在那里。
