“感应加热？不就是电磁炉嘛。” 如果你还这么想，那说明我们行业宣传工作做得太差。 每当我在客户那看到他们用老式电阻炉慢吞吞加热，心里就急——都2025年了，还在用这种老掉牙的方法。 感应加热这玩意儿，原理简单到让人不敢相信：一个铜线圈通上交流电，工件放进去，自己就发热。 没有火焰，没有接触，却能在几秒钟内把钢铁烧得通红。 但它背后的学问，深了去了。

说实话，法拉第发现电磁感应时，肯定没想到后世会用它来淬火车轴。涡流嘛，就是工件表面那些被电磁感应“扇动”的电子在疯狂摩擦，摩擦生热，这不就热了？集肤效应更绝，频率越高，电流越往表面跑。想淬硬层薄一点？提高频率！想直接透热整个大钢锭？那低频走起。听起来简单对吧？但实际选型时，多少工程师掉坑里——频率、功率、线圈设计，一个不对，工件要么烧不透，要么表面熔化。

线圈设计是门手艺。单匝、多匝、发夹式、扁平式……弯得好，加热均匀；弯得不好，局部过热甚至烧穿。我见过最夸张的设计，是为一个异形法兰盘定制的线圈，用3D打印铜合金，内部带随形冷却水道，那成本……但良品率从70%飙到99%。

淬火：老本行，但新花样层出不穷

感应淬火大概是应用最广泛的。轴、齿轮、导轨，想要表面硬、心部韧，传统整体淬火变形大，感应淬火却可以精确控制深度和区域。

轴类零件感应淬火过程线圈加热红热状态

新能源车爆发后，电机轴成了香饽饽。那就是一根细长轴，要求特定部位淬硬，有的还要求过渡区平缓。现在高端设备都用双频淬火：先中频预热，再高频闪速淬硬。配上机器人上下料，一条线一天能处理上万根。我亲眼看过一台德国设备，3秒从室温干到900℃，然后喷水急冷，表面硬度HRC60，心部依然韧性十足——那感觉，就像看魔术。❗

但别迷信进口。国产感应淬火机床这几年进步神速，尤其在软件上。有的厂家搞出自适应功率控制，根据负载变化实时调频，避免过烧。价格嘛，只有进口的三分之二。不过售后还是老大难，有个客户买了台国产设备，线圈寿命总不过关，后来发现是冷却水钙镁离子太高，堵了细孔，导致过热烧毁。这个坑，很多新用户都会踩。

焊接与熔炼：从管道到晶圆，无孔不入

感应加热不止淬火。焊接领域，石油钻杆、轴承保持架、空调管路，现在越来越多用感应钎焊。干净、快，没有明火，在防爆区也能用。我见过最酷的应用是海底管道焊接的预热和后热——用柔性加热带缠绕，那是电阻加热，但可移动式感应线圈也出现了，能钻到管道里面加热，效率翻倍。

熔炼更是感应加热的铁杆阵地。真空感应熔炼（VIM）生产航空叶片用的单晶高温合金，纯度要求极高，必须在真空下用感应线圈加热坩埚。半导体行业也一样，多晶硅铸锭炉、单晶硅提拉炉，核心都是感应加热。你知道吗？生产碳化硅晶体的长晶炉，石墨坩埚温度要稳在2100℃以上，全靠感应线圈精确控温。外面水冷线圈，里面高温，这设计简直鬼斧神工。💡

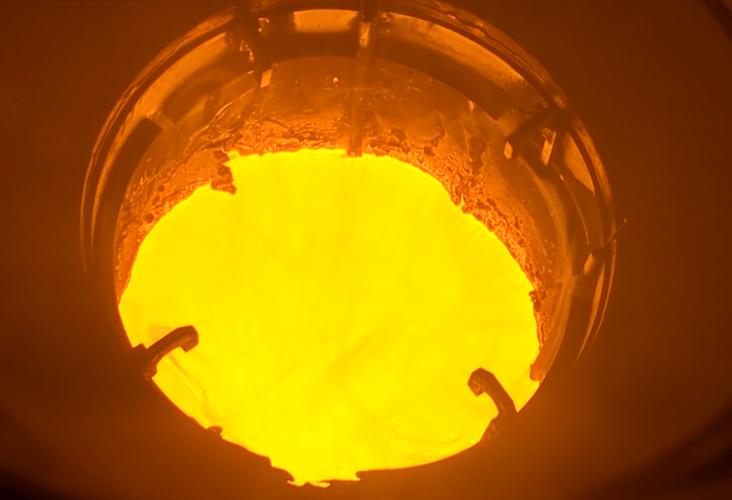

真空感应熔炼炉内石墨坩埚加热至白炽状态

不过这里也有痛点。大尺寸半导体级感应炉，电源要求极高，纹波、谐波要压制到近乎变态的标准，否则影响晶体品质。以前全靠进口，现在合肥、北京有几家企业能做了，但IGBT模块还是得用英飞凌、三菱的——国产功率器件，仍然任重道远。

那些年我踩过的坑：频率与电源选型

那些年我踩过的坑：频率与电源选型

做这行越久，越觉得基础知识重要。很多客户买设备，只看功率，不看频率，买回来要么烧不透，要么表面熔化。这里自然引出两个常见问题：

问：我有个小零件，需要淬硬层0.5mm以内，该选多高频率？

答：经验公式频率(kHz)≈60000/(淬硬层深度mm)^2，0.5mm的话，约240kHz。但实际还要看形状，尖角效应会过热，最好用扫描淬火，让线圈和工件相对移动。而且别忘了比功率，单位面积功率密度要够，否则深度达不到。建议先做模拟，现在Ansys、COMSOL都能仿真，别舍不得那点软件钱，废几个工件就够买License了。

问：为什么我的感应加热电源老是坏？是不是功率不够？

答：电源坏大多不是功率问题，是冷却！线圈冷却水垢堵了，IGBT过热保护不及时，就炸管。还有匹配变压器，很多人乱调匝比，导致谐振点偏移，电流激增。一定要定期清洗水路，检查去离子水纯度。另外，灰尘也是杀手，车间粉尘吸进电源柜，附着在线路板上，梅雨季节受潮导电，直接短路。见过一个厂，电源柜门大敞，旁边砂轮机火星四溅……不坏才怪。✅

说到电源，近几年IGBT全固态感应加热电源已经完全取代老式电子管。频率从几百赫兹到几百千赫兹，功率从几个千瓦到几兆瓦，效率高，体积小。但低端市场杀价太凶，有的厂家为了省成本，省掉滤波器，谐波严重，把电网都污染了。买设备时，一定要看EMC认证，别光图便宜。

还有一个趋势：数字化与智能化。现在好的电源都带总线接口，能接入MES系统，工艺参数可以远程下发、监控。有的甚至利用机器学习，自动优化加热曲线。我试用过一套系统，针对不同批次钢材，微调功率，硬度散差从±2HRC降到了±0.5HRC，神了。就是价格贵，小厂玩不起。

感应加热这行，技术门槛其实不低。但现在国产电源起来了，价格杀得厉害。以前一套几百千瓦的中频电源要上百万，现在几十万就能搞到。但便宜没好货？也不一定。有些国产IGBT电源稳定性竟然比进口还好——这是我这几年最惊喜的事。

未来？肯定向更智能、更精准走。自适应调频，负载自动匹配，工艺参数一键生成。甚至不用线圈？微波加热？算了，那又是另一个领域了。感应加热，这个老伙计，还能再战五十年。不过下次有人再把它当电磁炉，我可能真的会翻个白眼。
