去年有个客户，急吼吼打电话说生产线上的超声波焊机‘罢工’了，焊出来的塑料件一掰就开。我过去一看——好家伙，焊头磨得跟镜子似的，振幅参数居然还是出厂默认值。他一脸无辜：‘我看网上说这个简单啊，插电就能用。’ 我差点没背过气去。说实话，很多人对超声波焊接的误解，简直比马里亚纳海沟还深。

上周还有个做汽车配件的朋友，非要拿一台20kHz的标准机去焊0.3mm的铜片，结果铜片没焊上，倒是把模具打出一个坑。他嘟囔：‘这不就是个高级点焊机吗？’ ——唉，要真这么简单，我们这些搞工艺的早失业了。

超声波焊接换能器与焊头组装细节

所以今天索性聊点扎心的。不扯虚的，就说我看到过的坑，以及到底怎么才能用好这玩意儿。

超声波焊接到底在‘焊’什么？

很多人以为它是靠热量，其实不然。超声波焊接的本质是机械振动——每秒两万次甚至更高的频率，通过焊头施加到工件上，分子间摩擦生热，瞬间熔化再凝固。塑料焊接时，能量集中在结合面；金属焊接更玄乎，它根本不熔化基材，而是把表面氧化膜震碎，让纯净金属原子直接结合，属于固态连接。这也就解释了为什么铜片焊不上：铜太软，高频振动直接把薄片撕扯变形，能量根本到不了界面。

我曾经踩过一个巨坑：给医疗器械焊PC材料的过滤器，焊出来密封性时好时坏。反复排查才发现，是注塑件本身的残余应力在作祟——焊接前没做退火处理。你看，超声波焊接系统对材料的模量、熔点、吸水率都极其敏感，尼龙受潮后焊接强度能掉30%！这事儿教科书可不会写得这么细。

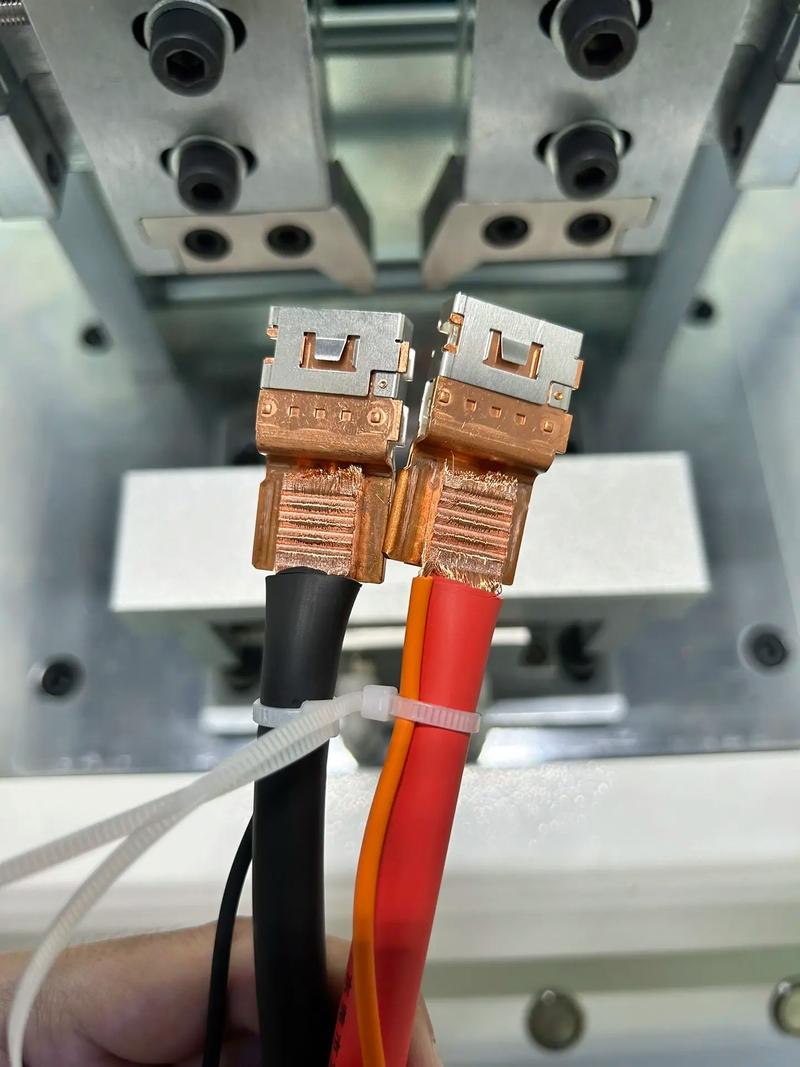

超声波金属点焊铜铝接线端子微距

选频率还是选振幅？别被销售带偏了

市面上的设备，频率从15kHz到70kHz都有。常见说法是‘频率越高焊得越精细’，没错，但并不全对。15kHz功率大、振幅高，适合大零件或远场焊接，不过噪声也大得要命，车间里不带耳塞根本待不住；40kHz安静多了，适合精密电子元件，但穿透力有限，壁厚超过2mm就得掂量掂量。我见过一个厂，花大价钱买70kHz的焊机去封饮料瓶盖，结果速度上不去，又偷偷换回20kHz——销售绝不会告诉你，频率选择要匹配导能筋设计和节拍要求。

而且振幅不是越大越好。过大的振幅会导致塑料降解、产生飞边，金属焊接时还会让薄件开裂。有个做传感器封装的朋友，死活焊不好，我让他把振幅从60μm降到35μm，调小了压力，瞬间搞定。他瞪大眼睛：‘就这么简单？’ 对，就这么简单，但没人告诉他‘振幅-压力-时间’三角关系是需要动态平衡的，不是调个参数完事。

问：超声波焊接能用在铝材上吗？我有个铝合金外壳想密封。

答：能，但条件苛刻。单纯铝-铝超声波焊接主要用在电池极耳、线束端子这类薄件搭接，厚度一般不超过3mm。如果是密封外壳，通常指的是超声波金属焊接，需要专门的大功率焊机和高硬度焊头（比如钛合金镀碳化钨），而且对表面清洁度要求变态高。你没听错，一点油污就可能导致虚焊。我曾经给一个客户试焊6061铝合金盖板，焊了二十几次才找到合适的压力和振幅曲线，手臂被振得发麻——真的，那种麻感从指尖窜到肩膀。所以别信‘通吃一切’的鬼话。

问：为什么我的焊头老是裂？换了好几个供应商都一样。

答：焊头开裂90%是应力集中。常见原因：①频率匹配错——焊头固有频率与发生器不匹配，长期工作在强迫振动下；②安装力矩不均——锁紧螺栓时没用扭力扳手，导致局部过载；③工艺不当——空载时间过长，或者焊头与底模对位偏差超过0.02mm。另外，铝焊头末端建议做圆角处理，直角边缘就是裂纹的策源地。我们定做焊头时，都要求供应商提供有限元分析的模态报告，别省这个钱。

自动化产线上的‘隐形杀手’

现在都搞工业4.0，超声波焊接集成到机器人手臂上很常见。但很多集成商忽略了一个致命问题：电缆拖链的弯曲半径！高频电缆在反复弯折下，内部编织层损伤，导致阻抗变化，功率输出忽高忽低。我见过一条生产线因为这事停了三天，追查到最后才发现是根电缆的驻波比超标。还有，焊头的悬臂固定方式如果刚性不足，焊接时会产生次生振动，既影响质量又耗能——这些细节，方案评审时往往没人提，等调试时冒出来，急死人。

另外，塑料焊接时的‘塌陷位移’需要在线监控。靠时间控制太粗糙，因为材料批次波动大。用激光位移传感器闭环反馈，坍陷量一到立刻停振，重复精度能到0.01mm。别舍不得那几千块钱传感器，不然返工率够你受的。

还有个让人哭笑不得的真事：某厂买了台全自动焊机，调试好后良率99%，结果量产三个月良率掉到70%。查了一圈，居然是车间的压缩空气含水量超标，污染了工件表面。超声波焊接对异物的容忍度极低，哪怕是肉眼看不见的冷凝水膜。后来加装了冷冻干燥机，立刻恢复。你说这找谁说理去？

问：我想把超声波焊接用在3D打印的PLA零件上，可行吗？

答：有点难，但不是完全没戏。PLA的熔融温度区间窄，导热性差，焊接时热量容易堆积导致变形。不过，如果设计合理的导能筋——比如三角形截面，高度0.3-0.5mm，尖端角度60°——且使用较低振幅（约20-30μm）短时间焊接，还是能实现的。建议先做DOE试验，重点考察焊接压力和保压时间。我实验室里试过，成功是成功了，但强度只有注塑件的70%左右，做做外壳还行，结构件就别冒险了。

总之，超声波焊接这个技术，入门简单精通难。设备可以买，工艺买不来。那些参数表背后的隐性知识，才是真正值钱的东西。下次再看到‘一键焊接’的广告，心里默默骂一句就好。
