去年去一家做传动轴的厂子，老师傅叼着烟，指着嗡嗡响的机器跟我说：“这东西转起来，两截铁疙瘩自己就焊上了，你说神不神？” 我凑近看，一根轴高速旋转着怼向另一根，接触面挤出红亮的飞边，没有火花，没有熔池——妈的，这才是纯物理的暴力美学。

说实话，干焊接这行十几年，我最烦别人问“摩擦焊是不是就两根东西互相磨生热粘一块儿？” 是，原理简单到小学生都能听懂。但真要玩透，里面的门道能把博士逼疯。

✅ 这玩意儿到底怎么“焊”的？热量只是副产品

咱们先破个误区。很多人以为摩擦焊就是靠摩擦热把金属熔化再凝固——错！大错特错！它其实是个固态连接过程，温度始终控制在熔点以下。你看到的“飞边”不是熔渣，是被高温软化后硬挤出来的塑性金属，像挤牙膏似的。

过程粗暴得很：一个工件狂转（或来回振动），另一个死死顶住。界面上的氧化膜、脏东西瞬间被碾碎、甩出去。然后热量骤升，材料屈服强度雪崩式下降，真正的“焊”发生在压力下原子扩散这个阶段。最后急停，保压，成形。全程几秒到几十秒，比喝口茶还快。

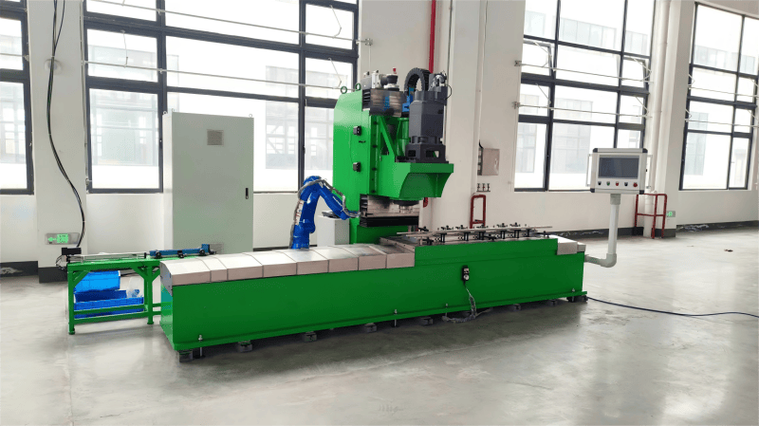

线性摩擦焊接飞机引擎叶片过程

有意思的是，这种“固态”特性带来一个逆天好处——异种金属随便焊。铜和铝、钢和钛，这些用熔焊会出金属间化合物脆性层的冤家，在摩擦焊里反而能形成高质量接头。❗我亲眼见过一个厂子用摩擦焊把高速钢钻头接到普通钢刀体上，成本直降60%，还更耐用。

💡 航空航天？没它真不行

5月份去西安出差，参观一个航空发动机盘片加工车间。那边的人指着整柜的惯性摩擦焊机说：“没这技术，咱的大推力涡扇发动机想都别想。” 为什么？因为高温合金的涡轮盘，单片锻造已经够难了，你要把盘和轴连起来——熔焊的热影响区能直接毁掉晶粒结构，焊完就裂。只有摩擦焊，接缝区晶粒反而更细，强度有时候比母材还高。

那回还见识了线性摩擦焊。不是旋转，是一边工件高速左右振荡，专门焊形状复杂的叶盘（blisk）。一整圈叶片直接“蹭”到轮盘上，蒙皮效应减重15%，省去榫槽结构。当时看着那台快两层楼高的设备轰隆隆震，心想这哪是焊接，简直是工业缝纫机。

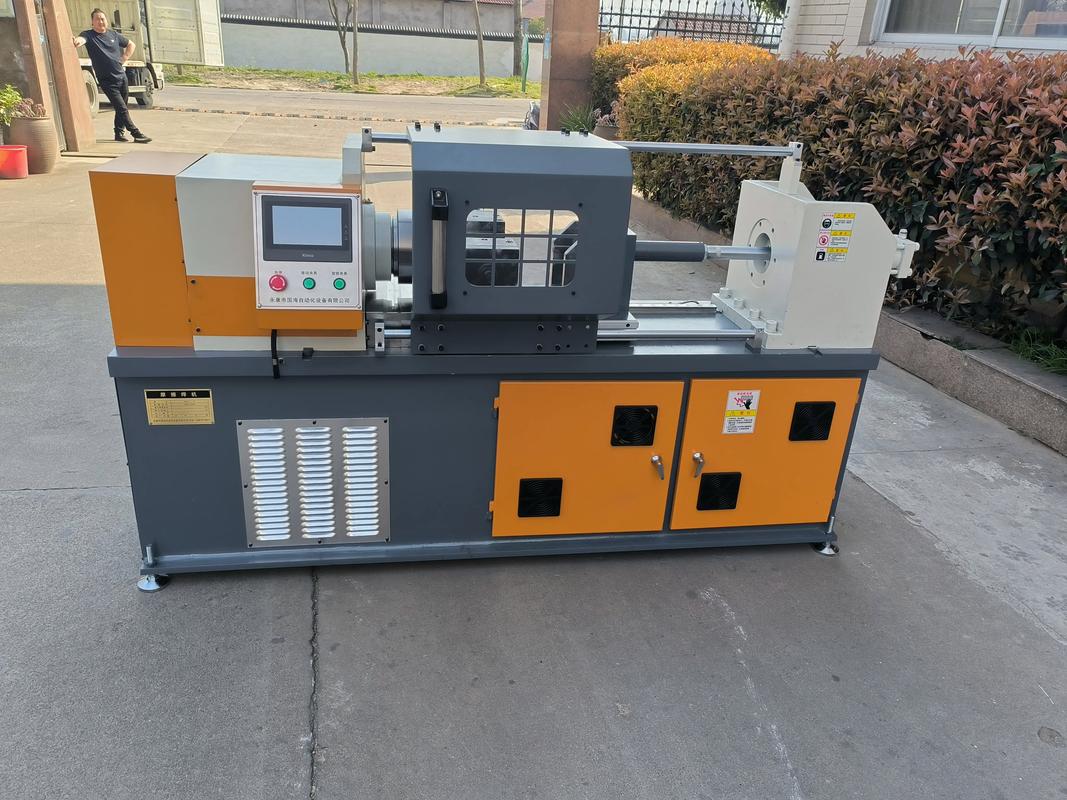

惯性摩擦焊接设备焊接大型轴类零件

⚡ 实操里那些让人吐血的坑

⚡ 实操里那些让人吐血的坑

别以为摩擦焊稳如老狗。参数偏一点，出来的活儿能让你怀疑人生。有个朋友厂里焊铝轴，连续三批次出现“未焊合”——外观完美，超声一探，中心区域跟没碰着似的。查了三天，最后发现是油压系统有个针阀偶尔卡滞，顶锻压力泄了零点几秒。就这零点几秒，温度曲线塌了，原子没扩散过去。你说悬不悬？

问：摩擦焊对材料表面要求高吗？需不需要精密车削？
答：很多人以为必须镜面光洁度，其实没必要。常规车削面Ra 3.2以下就行。关键是垂直度和端面跳动，歪一点启动时容易产生偏弧振动，不光噪声吓人，接头也容易偏软。有家搞汽车半轴的，图省事直接锯断面就来焊，结果超声波探伤半轴内侧总有未熔合带，后来全改成精车断口，问题秒消失。

问：薄壁件能焊吗？会不会焊穿？
答：能，但难。薄壁管摩擦焊最难控的是轴向缩短量和形成飞边的形状。壁厚低于2mm，热量太集中，一不留神就烧穿或严重变形。这时候就得用到搅拌摩擦焊的变体——用旋转的搅拌头沿着接缝“犁”过去，金属像泥一样被搅合、锻压。这方法散热好，变形小，航天燃料贮箱那种薄板大结构，现在全走这个路线。

说到搅拌摩擦焊（FSW），真是二十年来连接技术最大的惊喜。它不用工件旋转，而是像铣刀一样的搅拌针在接缝处摩擦生热，把材料弄成超塑性状态，然后沿着焊缝往前“揉”。焊缝组织是锻造态，比熔焊的铸造态强多了。弱点也有：必须刚性固定，柔性差，焊后留个匙孔，得补焊或设计引出去。不过瑕不掩瑜，造船、高铁、锂电池汇流排……铺开速度惊人。

🤔 摩擦焊到底能省多少钱？

🤔 摩擦焊到底能省多少钱？

老实说，初期投入不低。好的惯性摩擦焊机比一台五轴加工中心还贵。但是，算细账往往很香。一个典型的实心轴焊接，熔焊要开坡口、填充材料、预热、后热、探伤……一堆工序；摩擦焊呢，切平、怼上、焊、飞边切掉，完事。有个做石油钻杆的客户，换成摩擦焊后，单根生产节拍从45分钟缩到3分钟，焊材节省100%，废品率从0.8%降到0.02%。一年省出一台新设备。

而且你会惊喜地发现，摩擦焊能把不同材料“梯度连接”。比如阀门行业，密封面需要耐磨耐蚀的司太立合金，阀体是普通碳钢。传统堆焊又慢又贵，现在直接摩擦焊一个合金环上去，结合强度比堆焊高两个等级，机加工量巨减。这招在液压活塞杆上也用得越来越多——杆体调质钢，端部高频淬火钢，焊完整体精度稳如狗。

问：摩擦焊接过程中温度那么高，工件组织会不会恶化？
答：这正是摩擦焊最妙的地方。由于高温停留时间极短（通常几秒），热影响区很窄，晶粒长大被遏制。对淬火钢来说，焊后快冷甚至能自淬火，得到马氏体层，硬度反而上升。但必须注意，某些沉淀硬化合金焊后可能需要固溶+时效，否则热影响区强度会掉。工艺开发时就得把后续热处理纳进来考虑，别等出问题了再骂娘。

综上……啊呸，我不能用这词。就这么说吧，摩擦焊不是万能胶，但它解决的是熔焊的“先天病”：热裂、气孔、脆化、变形。尤其当新材料、新结构把传统焊接逼到墙角的时候，回头看看这种“老技术”（其实上世纪50年代就工业化了），会发现它现代得要命。现在还在用传统熔焊怼高温合金/异种金属的，要么是真有特殊要求，要么就是懒得变——后者居多。

最后讲个事儿收尾。去年冬天，一个做医疗器械的跑来问，想焊直径0.6mm的镍钛记忆合金丝和不锈钢管，熔焊一烧就断。我让他试微型精密摩擦焊，回转速度拉到20万转/分钟，压力用伺服电机精密控制。折腾两个月，成了。拿回来测试，接头拉断力居然超过母材。他激动得拍桌子：“这玩意儿神了！”——其实哪有什么神，不过是把物理用到极致罢了。
