干过焊接的都知道，传统焊那烟、那光、那渣，简直了。但激光焊接——一束光下去，两块金属就粘一块儿了，干净得不像话。去年我去一家新能源电池厂，看着机械臂带着激光头嗖嗖地跑，焊缝窄到几乎看不见，我当时就一个念头：这玩意儿真逆天。不过，用好了是神器，用不好，那坑也不少。

不是所有光都能焊：热传导 vs 深熔，差别大了去了

不是所有光都能焊：热传导 vs 深熔，差别大了去了

刚接触的人老觉得，激光嘛，就是高密度热量化开金属。但真正的门道在于——光怎么跟材料互动。激光焊接其实分两大派：热传导焊和深熔焊。热传导焊，说白了就是表面加热，热量慢慢往里传，熔池浅，适合薄板或者精密件，像医疗设备里那些小零件，焊完跟没焊似的，表面光滑得能照镜子。但你要是想焊厚板，比如汽车车身骨架，那必须上深熔焊。功率密度一上去，金属直接气化，蒸汽压力给熔池凿出个小孔，激光穿过小孔直达内部，熔深一下能干到几十毫米。这模式效率高，但参数稍微跑偏，气孔、飞溅就来了。我们车间那台通快激光器，调试时我亲眼见过参数没设好，焊透了背面直接塌陷，整块板报废。心疼啊！

汽车厂里怎么玩？飞行焊、填丝焊，还有那台“会思考”的机器人

汽车制造可能是激光焊接最大的舞台了。车顶、车门、电池包……你能想到的金属连接，很多都悄悄换成了激光。✅ 现在最火的是飞行焊，也叫远程焊，振镜扫描，激光头不动，镜片快速摆动，焊点从一个位置瞬间跳到另一个，这速度——快得让你来不及眨眼。以前焊十几个点得摇臂挪来挪去，现在一秒钟就能搞定五六个。但飞行焊对工装精度要求变态高，零件稍微有点间隙，焦点一跑，虚焊没商量。所以现在好多产线都加了焊缝跟踪系统，用摄像头或激光传感器实时检测接缝位置，机器人自己纠偏。我认识一位搞集成的老兄，他说以前没这套，废品率能到8%，现在基本控制在千分之三以内。❗不过有个坑：系统一复杂，维护就头疼，尤其那保护镜片，隔三差五就得擦，不然透光率下降，功率到不了工件，全是白瞎。

汽车车身激光焊接机器人焊接车顶

还有一招叫填丝焊。有些材料，比如某些铝合金，直接自熔合容易裂，就得加点焊丝进去调节成分。这跟传统MIG焊有点像，但激光能量集中，热影响区小，变形少。去年给一家商用车厂做轻量化车厢，用激光填丝焊铝板，焊后尺寸偏差比原来MIG焊小了一半。说实话，成本是真贵——焊丝要专用，保护气体氩气氦气混合气，比纯氩贵一大截。但客户要的就是那个“不变形”的效果，咬牙也得上。

铝焊、铜焊、异种金属焊：那些让人头大的难题

钢材焊接相对成熟，但新能源时代，铝合金和铜的焊接需求暴涨。激光焊铝，难点就一个字：反。铝对激光反射率高，尤其是CO2激光，早期几乎焊不了。现在都用光纤激光，波长1微米左右，铝吸收率好了些，但仍需功率足够大，而且要处理好表面氧化膜，不然反射光能打坏镜头。更麻烦的是热裂纹和氢气孔。铝液态时吸氢厉害，凝固时氢气溢不出来就变孔。我们试过用双光束，一束预热，一束焊接，气孔率能降不少。💡 铜的焊接更变态，铜导热太快，热输入必须够猛，但一猛又容易飞溅。目前用绿光激光焊铜是个方向，吸收率比红外高得多，不过设备贵得离谱。异种金属，比如铜铝焊接，那叫一个纠结——中间化合物脆性大，接合强度就是上不去。行业里好多博士论文都研究这个，我们一线就靠脉冲波形、中间层这些手段反复试，有时候试半年才搞出个勉强能用的工艺。

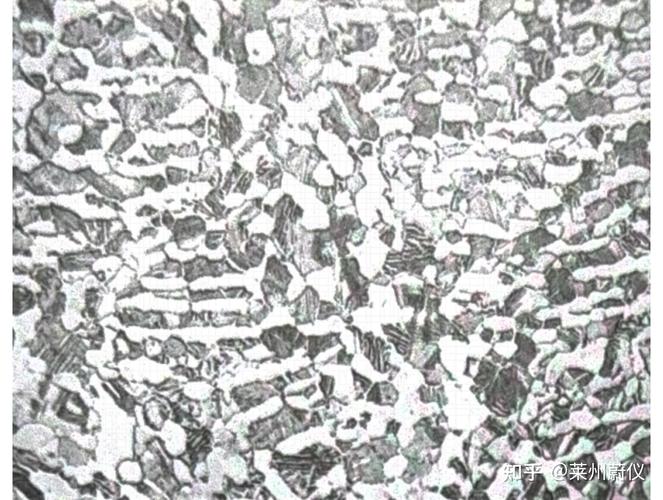

铝合金激光填丝焊微观组织金相图

问：激光焊接设备那么贵，中小企业值得上吗？
答：这问题我被人问烂了。看你干啥。如果是做大批量、高附加值产品，比如汽车零部件，或者对焊接变形极度敏感，那值得。激光焊省人工、省打磨、废品率低，长期看能回本。但要是你一个月才焊个几十件，还是老老实实用传统方法吧。另外，现在国产激光器进步很大，锐科、创鑫一类的，价格比进口便宜近一半，服务还快。我们去年试了一台国产万瓦激光器，切割和焊接都还行，就是长期稳定性还得观察。不过够用了，别老迷信进口。

问：激光焊接能取代传统焊接吗？
答：瞎扯。取代不了。各有各的活法。激光焊擅长薄板高速、精密、变形小的场合，但厚板、野外作业、T型接头、直角焊缝，有些地方还是电弧焊方便。再说了，激光焊对装配精度要求近乎苛刻，很多修配厂根本达不到那工装条件。两者是互补，不是取代。我们车间就经常是机器人激光焊完主焊缝，再手工补焊几个拐角。别被那些“无人工厂”宣传忽悠了。

说实话，每次看到激光焊那漂亮的焊缝，我都觉得这是机械与光的浪漫结合。但浪漫归浪漫，落地时全是细节：保护气嘴角度差5度，焊缝可能就氧化；冷水机水温波动2度，输出功率就不稳。这些经验，书本不会告诉你，全靠踩坑。希望这篇文章，能让同行们少踩几个坑。
