上周有个做压力容器的朋友打电话过来，语气急得不行。‘我们那批焊缝抽检过了，结果装机就漏！’ 我一听就笑了——又是只信射线底片、不信手感的老毛病。射线检测，对吧，成像直观，但有些缺陷它就是拍不出来。比如紧贴的未融合，或者方向刁钻的裂纹。

干检测这行二十年，类似的事见得太多。很多人觉得无损检测就是拿个仪器扫一扫，出个报告完事。没那么简单。它是个交叉学科，材料、电磁、声学，甚至心理学。你得跟材料对话，还得跟操作工博弈。

涡流检测？我踩过的那个坑

有一回，航空发动机叶片进厂复验。图纸要求涡流检测表面近表面缺陷。我带着徒弟，探头刚放上去，信号就跳得厉害。徒弟说：‘师傅，这裂纹吧？’ 我看了一眼阻抗平面，相位不对。说实话，那会儿我也犹豫了一下。又像裂纹，又像材质不均。

航空发动机叶片涡流检测阻抗平面图

后来用不同频率复扫，又做对比试块。最终确认——不是裂纹，是局部热处理残余应力导致的磁导率变化。虚惊一场，但要是误判，整批叶片报废，损失几百万。涡流这玩意，太敏感。导电率、磁导率、提离效应，稍微不注意就误读。❗

问：涡流检测能测多深？
答：标准渗透深度跟频率成反比，一般也就几毫米。想更深就得降频率，但灵敏度又下来了。所以涡流主要对付表面和亚表面缺陷。但你要是测铝合金，可能比钢深些，因为电阻率大。不过频率选太低，边缘效应又冒出来了……

问：能不能自动判读缺陷？
答：可以，但别全信。现在有智能算法，深度学习训练过的仪器能识别常见缺陷。💡 可碰到新材料、复杂结构，仍得靠人脑。我就见过一个案例，系统把焊缝余高当成裂纹报警，闹了笑话。

超声波检测，耳朵要灵，更要会‘猜’

超声我用了半辈子。从模拟机到相控阵，从A扫到TOFD，技术一直在变。但核心没变：你得会‘听’波形。去年为一个石化厂检测球罐，横波斜探头扫查，突然冒出一个不高不低的回波。同行说：‘可能是衬板的几何反射。’ 我没接话，调了一下角度，往前走两步，再扫，回波还在，还跟了一串小波。

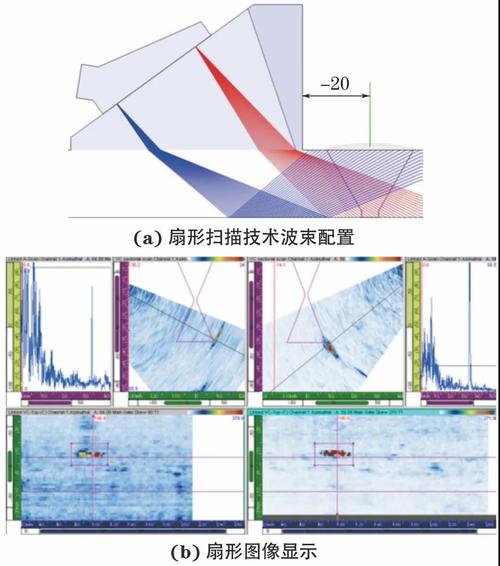

球罐焊缝超声波相控阵检测扇形扫描图

直觉告诉我——延迟裂纹。打磨验证，果然，一条发丝细的裂纹，在热影响区。要是放过它，后果不堪设想。✅ 超声波靠经验，书本教不会。你得清楚声束的扩散角、近场区长度，还得懂材料声速差异带来的折射。有时候明明没有缺陷，却因组织粗大出现林状回波；有时候真缺陷反而因为取向关系，回声弱得可怜。

问：超声波检测对操作人员要求是不是特别高？
答：高，非常高。不是会按几个键就行的。同样的仪器，不同人得出不同结论太常见了。得考专门的UT资格证，还得定期复证。但更重要的是现场磨炼。书本上标准的试块，现场哪会给你准备那么规整的反射体？真实缺陷千奇百怪。

当AI视觉检测撞上工厂现实

当AI视觉检测撞上工厂现实

这几年机器视觉火得一塌糊涂。都说AI要颠覆检测行业。我承认，在重复性、高速检测上，它确实强。比如印刷品、电子元件外观检查。但一碰到工业领域那种脏乱差的现场环境——油污、振动、不均匀照明，相机就懵了。🤦

我参与过一条汽车零部件产线的视觉改造。客户要求检出0.1mm的划痕。实验室里准确率99%，到产线直接掉到80%。为什么？零件表面油膜反光，机械手抓取姿态导致成像角度漂移，传送带速度波动带来运动模糊……你总不能为了检测把整条线停了吧？后来我们加了自适应光源和多角度成像，又用迁移学习优化模型，总算勉强达标。

还有一个怪现象：操作工开始耍小聪明。知道相机在拍哪个位置，就把缺陷往别处藏。别笑，真事儿！所以检测，从来不只是技术问题。

问：AI视觉检测现在能完全替代人工吗？
答：远不能。除非是极其单一的产品。工业现场变数太多，人的综合判断力、经验直觉，机器一时半会追不上。但人机融合是个方向——机器初筛，人复核疑难件。既高效又可靠。

---

检测这行，越干越觉得水深。每种方法都有盲区，每个数据都可能骗人。有时候倚老卖老一把：别迷信高端设备，也别轻视老方法。渗透检测，一瓶着色剂一瓶显像剂，简单吧？但真有裂纹，它比几十万的相控阵更直观！——前提是你得按规程清理干净，预清洗、渗透时间、显像观察一步不能糊弄。

还有磁粉检测，看似落伍，在铁磁性材料表面裂纹面前，灵敏得令人发指。紫外灯一照，细如蛛网的裂纹荧光闪闪，漂亮又瘆人。

说到底，检测是为了什么？不是出份漂亮报告，而是确保安全、功能。下次当你拿到一份‘合格’的检测报告，不妨多问一句：你用的哪种方法？对哪种缺陷敏感？人员资质够不够？——这可能就是救命的问题。
