焊接结构疲劳断裂断口形态
许多设计人员习惯了静强度那一套，觉得把应力控制在屈服极限之下就万事大吉。但焊接结构的疲劳强度，跟母材完全是两码事——尤其是存在焊接接头的地方。举个例子，一块Q235钢板，打磨光滑后的疲劳极限差不多200 MPa。一旦在上面焊个加强筋，哪怕焊缝探伤合格，疲劳极限可能直接腰斩，掉到80 MPa甚至更低。为什么会这样？罪魁祸首就藏在咱们天天见的那几样东西里。
应力集中：那个你看不见的杀手

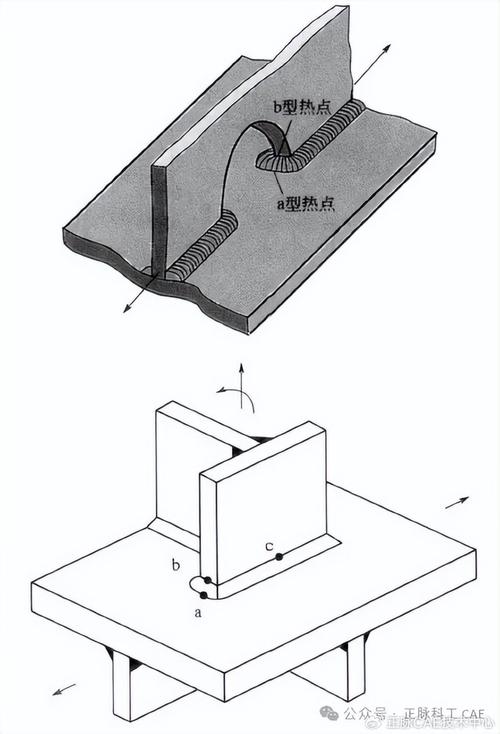

焊接接头天然存在几何不连续。焊趾部位，也就是焊缝金属和母材的交界处，截面突变，尖锐得像一把微缩的刀口。再加上咬边、未焊透这些工艺缺陷，更是雪上加霜。应力流线在那里被迫拐弯，结果就是应力集中系数Kt轻松飙到2～3。有的设计手册上给出理论数值，看着不高？但实测下来，一条平平无奇的对接环焊缝，焊趾处的局部应力可能是名义应力的3～5倍——这还是焊缝形状理想的情况下。更别提那些直角焊缝、单边V型坡口了，堪称应力集中爱好者的乐园。
焊接结构焊趾应力集中有限元分析
有些设计师拼命提高板厚来降低名义应力，但焊趾那儿的“锄头尖”根本没改善。应力集中不解决，板再厚也撑不住。❗ 这就像用大木桶装水，却留了个针眼大的洞，水压一上来，照漏不误。
残余应力——帮倒忙的内应力
焊接是局部加热，金属热胀冷缩被周围冷金属死死拽住，结果焊缝区域憋着一股巨大的拉应力，常常达到屈服极限。这股残余拉应力跟工作载荷一叠加，简直是要命。本来疲劳寿命由应力幅决定，但残余拉应力把平均应力抬高了，疲劳裂纹萌生和扩展的速度就猛然加快。更恶心的是，有的结构出厂前做过去应力退火，现场施工一补焊，又给弄回来了。你说气不气？曾经有个项目，起重机主梁下盖板对接，焊完没退火，跑了一个月多就裂了。拆开一看，疲劳裂纹从焊缝根部起裂，沿着焊趾一路狂奔。残骸拿去测残余应力，横向剩下三百多兆帕——那可是直接叠加在动载应力上的，不裂才怪。
从焊趾到断裂：疲劳裂纹的成长路径
焊接结构的疲劳裂纹，寿命绝大部分耗在萌生和早期扩展阶段。一旦裂纹尺寸越过某个门槛——大概零点几毫米到一毫米——接下来就进入稳定扩展，然后快速断裂。整个过程短得惊人。所以想提升寿命，得把劲儿使在刀刃上：✅ 打磨焊趾：用砂轮或旋转锉顺着应力方向修磨，去除缺口，降低应力集中系数。有时候就磨掉那么0.5毫米，疲劳寿命能翻好几倍。
✅ 改变焊缝形状：让焊缝与母材平滑过渡，比如采用全熔透的K形坡口，比不开坡口的角焊缝强得多。
✅ 锤击或喷丸：在焊趾表面引入残余压应力，抵消部分拉应力。不过要控制好，别把材料锤出裂纹了。
✅ 使用低强度匹配焊材？这招挺反直觉，但有时低强焊材延展性好，能缓解应力集中，反而提升疲劳寿命。
两个你可能会追问的问题
问：为什么打磨焊趾能明显提高疲劳强度？打磨的重点在哪儿？答：前面说了，焊趾那儿的几何缺口是根源。打磨就是把这个“微型缺口”钝化，把应力集中系数降下来。重点在于：打磨方向必须平行于应力方向，绝不能横着磨出新的沟槽；而且要保证打磨深度足够，把表面的微观裂纹和硬化层一并清除。很多时候，现场工人随手拿个角磨机蹭两下，磨痕乱七八糟，反而把寿命磨得更短——这种事我亲眼见过，肺都气炸了。💡 理想深度是0.5～1.0 mm，然后用磁粉或渗透确认没有新缺陷。
问：用高强度钢就能解决焊接结构的疲劳问题吗？
答：想得美。焊接接头的疲劳强度和母材的静强度关系不大。因为焊趾的几何应力集中已经决定了疲劳极限的上限，你就是换成Q690、Q890，在不打磨的情况下，疲劳强度跟Q345比也就提高一点点，甚至还差不多。高强度钢的优势在于母材本身，焊接接头拖了后腿。所以设计师别光盯着材料牌号，要把焊趾处理写进工艺文件里。
再说个现实困境：很多结构没法打磨——焊完手都伸不进去，或者成本受不了。这时候就得靠设计规避：把焊接接头挪到低应力区，别让他们出现在高应力横截面上；或者用锻造、铸造接头代替焊接；甚至局部改用螺栓连接，反正疲劳强度比焊接高一个量级。
说实话，这么多年跟焊接结构疲劳斗下来，最大的感受就是：别迷信计算软件给出的光滑漂亮的结果。软件不会告诉你焊趾那里有一道肉眼看不见的尖锐缺口，不会告诉你残余应力会在某个凌晨悄悄叠加到峰值。设计时，在关键焊缝旁边实实在在地写上“焊趾打磨，圆滑过渡，磁粉抽检”，比画一万张图纸都管用。别等断了再拍大腿，晚了。
焊接结构抗疲劳设计焊趾打磨工艺
最后提一句，断裂力学现在用得越来越广了，对于那些无法避免缺陷的地方，用损伤容限设计，评估疲劳裂纹扩展寿命，定期检测，也能保安全。但这需要更扎实的数据积累，不是画图时查几个系数就完事的。行了，今天就扯这么多，希望各位的焊件都能健健康康地撑到退休。
