上周，差一点就出了大事

就上周三，厂里那台老冲床突然哐当一声——定位销断了。幸好操作工刚转身去拿料，否则后果不堪设想。拆开一看，销孔已经拉毛，表面还有微动磨损的痕迹。我蹲在那里，手电照着，心里直冒火。明明去年才换的新销子，又完蛋。这已经不是第一次了。 说实话，销连接这东西，看着不起眼，真出问题能让人睡不着觉。但你要是把原因全怪到“零件质量不行”上，那可就图样图森破了。

销连接失效断裂实物照片

销，不只是根棍子

很多刚入行的小年轻以为销就是根棍子，塞进孔里就完事。错！大错特错。销连接是机械关节里的精密配合，圆柱销、圆锥销、弹性销、开口销、安全销……各有各的脾气。比如圆柱销，靠过盈配合固定，靠剪切承受载荷，一旦配合松了，微动磨损立刻找上门。圆锥销呢？带锥度，自锁性好，但你要是敲进去的角度偏了哪怕半度，下次拆卸时你就哭吧。 我见过最离谱的，是把普通圆柱销用在了有冲击载荷的地方，没两天就切断了。为什么？因为他不知道有弹性销这种东西。弹性销卷成管状，开槽，能吸收冲击，还能补偿孔位偏差——简直救星。但！弹性销不能用在精密定位，因为它有弹性变形，定位精度不如圆柱销。对吧，尺有所短。 还有安全销，那是故意做成薄弱环节，过载就剪断，保护整台机器。选安全销的关键是材料热处理，硬度误差必须控制在狭小范围内。太硬不起保护作用，太软正常工况就断了。搞不好一个安全销的选型失误，直接毁掉一台减速机。

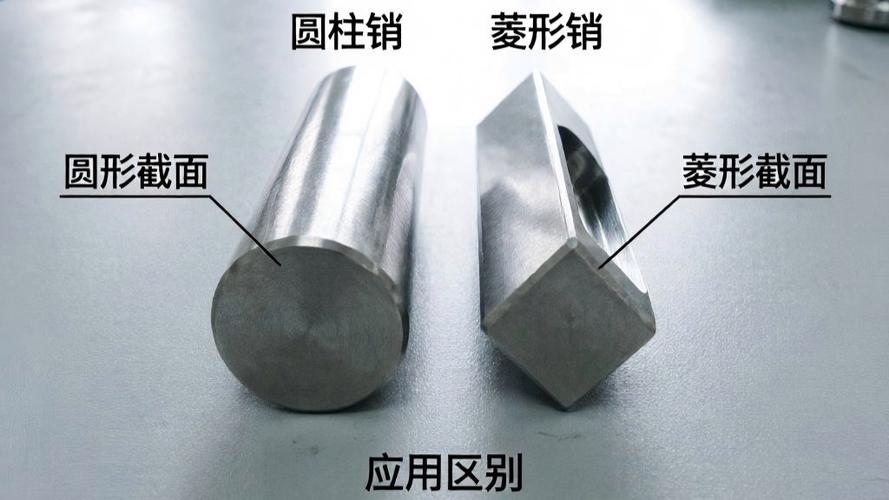

弹性销与圆柱销对比示意图

配合公差？那可不是玄学

说到配合，我就想吐槽——很多图纸上只标个H7/h6，就以为万事大吉。可实际上呢？根据载荷、工况、材料、表面处理，配合要仔细选。过盈量大了，压装时孔壁拉伤，或者销子变形；过盈量小了，微动磨损加剧，疲劳断裂风险直线上升。我们去年做过一批销孔，材料是不锈钢，配合选H7/n6，结果热装时死活进不去，最后只能用液氮……说起来都是泪。 如果你用的是锥销孔，那更麻烦。锥度接触率要求80%以上，涂红丹粉检查是基本功。现在有的车间已经用蓝光扫描来检测锥度配合了，精度高到微米级，不得不服。

问：为什么我的销子总是松动？明明扭矩没超啊。 答：八成是配合表面磨损，或者压根就选错了配合种类。冲击振动工况下，光靠过盈不够，得加防松措施，比如用开口销或锁紧挡圈。另外注意，销子和销孔的硬度应该相当，如果一个硬一个软，硬的那个会在软孔里“啃”出一条槽，越松越快完蛋。 问：拆卸频繁的地方，能不能用销连接？ 答：能，但别傻乎乎用圆柱销。用弹性销、内螺纹圆柱销或者圆锥销，拆卸方便。弹性销还能重复用，不像实心销拆两次就刮花了。还有一招，用阶梯销，大头定位，小头导向，适合经常拆装的场合。

2025年，这些新玩法你得知道

别以为销连接还是老一套。这几年新材料和新工艺变化很大。比如氮化硅陶瓷圆柱销，用在高温、无润滑工况，比钢销轻60%，硬度还高，就是脆，不能受冲击。还有表面涂覆的，类金刚石涂层(DLC)处理过的销子，摩擦系数降到0.1以下，用在食品机械里，不用润滑油也滑溜得很。 再比如数字化——现在有的产线会给关键销连接点加传感器，监测振动频谱，一旦出现微动磨损特征频率，系统提前报警。这叫预测性维护，不少汽车厂已经在用了。还有用有限元分析销孔应力的，以前靠经验，现在软件跑一跑，应力集中点一目了然，优化形状，寿命提高好几倍。

对了，标准也更新了。ISO 2339：2024对圆柱销的公差做了微调，和DIN标更加靠拢。做出口单的朋友，查标准时可别找错版本。 陶瓷圆柱销耐高温测试实验

最后说点扎心的

搞机械年头多了，越来越觉得销连接是“魔鬼在细节”。一个销子选得好，机器顺滑安静；选得不好，那就是定时炸弹。而且，别迷信进口——我见过德国销子在国产粗糙孔里照样出问题，匹配才见真章。你花大价钱买的高精度销，配个没倒角的孔，敲进去就刮伤，图啥？ 所以啊，下次再碰到销子疲劳断裂、松动脱落，先别急着骂采购，趴下去看看配合面、量量硬度、算算载荷——答案往往就在这些不起眼的小地方。共勉。
