上周二凌晨三点，电话炸醒。做非标设备的兄弟声音都哑了：新设备试机，减速机输出轴键槽裂了，整个产线趴窝。我赶过去一看——键槽根部尖角处一条细缝，像蚂蚁爬过的痕迹，却直接废了一根40Cr的轴。键连接？听着简单，坑起来要命。

说实话，入行那会儿我也这么想。不就是个方铁块塞槽里嘛，能有多大学问？后来...崩过齿，断过轴，被装配师傅指着鼻子骂，才慢慢咂摸出味儿。键连接这玩意儿，书本只教了皮毛。

选型崩溃现场：谁说平键万能？

选型崩溃现场：谁说平键万能？

多数人开局就是普通平键，A型双圆头那种。确实，它传递扭矩可靠，拆装也方便。但，慢着——你见过重型冲击载荷下，平键把轮毂键槽两侧压溃的惨状吗？像被狗啃过。这时候有个选项叫楔键，靠斜面自锁，能扛振，但偏心量会让你传动精度掉一个等级。还有半圆键，在锥形轴端简直绝配，自动定心，可它的槽太深，轴的强度被活生生削掉一大截！选哪个？不看工况就是赌。

问：为什么同样的扭矩，有人用8mm平键没事，有人用10mm的都崩？
答：因为光算挤压强度不够！你得校核 键连接的剪切应力，还得看轮毂材料。45钢的轴配铸铁齿轮，许用应力差一倍。另外，键的工作长度别算满——圆头键的圆头部分纯属捣乱，实际接触长度得掐头去尾。我见过太多人算错，还嘴硬。❗

键槽加工：车间老师傅的玄学

图纸上标得明明白白，对称度0.02，粗糙度Ra3.2。加工中心出来的件，一上三坐标，对称度飘到0.1。槽偏了，装上键就像穿小鞋，偏载一来，键直接扭成麻花。还有槽底圆角——设计手册说R0.3不起眼，但那个直角根部就是应力集中爆发点。曾经有个项目，轴断了五次，所有人盯着材料、热处理，最后发现是键槽根部没圆角，裂纹起源就那儿。装配工拿锉刀随便倒个角？不要命了！💡

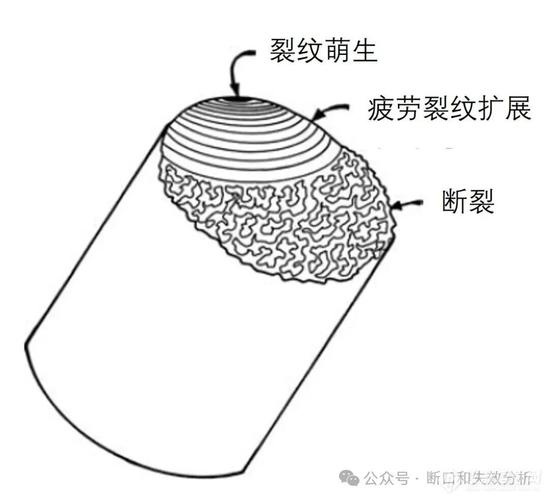

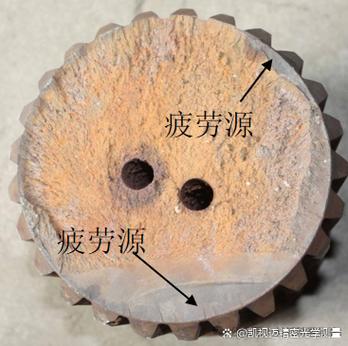

键槽根部疲劳裂纹断裂失效实物图 问：为什么很多老图纸的键槽深度公差标得特别紧？
答：因为那是配合的命门。槽深了，键顶间隙变大，冲击一来，键在槽里跳舞，反而把轮毂顶裂。槽浅了，键顶住轮毂，装配时轮子压不进，用力一锤，轴承先报废。通常槽深公差控制在+0.1/0，靠检查键槽深度量规，比用卡尺靠谱十倍。还有个冷知识：双键对称布置时，两槽深度差超过0.05，载荷分配就乱套，一个键撑着，另一个看戏，撑的那个很快累死。

装配绝学：别迷信铜锤

师傅教过：打键必须铜棒顶着，榔头轻敲。可实际呢？现场一急，开口扳手套着钢管就砸。有一次，亲眼见一哥们把键砸出卷边，硬塞进去，结果键和槽卡死，拆的时候把轮毂拉出深沟。后来换工艺：键放冰箱冻半小时，轴颈擦干净抹二硫化钼，轻轻一推——爽滑！还有热装，齿轮加热到180℃，哗啦一下，键槽刚好对准键，那叫治愈。✅

键与键槽热装配过程示意图

但被忽略最多的是清洁。键槽里残留的铁屑、油泥，装了键就会埋下微动磨损的种子。我见过一台减速机，开箱发现键槽底部全是红色铁锈粉末——微动腐蚀，键与槽反复相对滑动，磨出0.5mm间隙，扭矩冲击下直接把键剪断。以后，装配前必须用白布擦到不见黑，再用无水乙醇清一遍，强迫症级别的操作绝对值得。

还有胶的滥用。有人觉得松动就抹乐泰，可高温工况下胶层碳化，变成磨料。键连接真正该讲究的是合理过盈，轻载过渡，重载过盈，靠面积传递力。胶只能锦上添花，不能雪中送炭。

到头来，键连接这门手艺，细节摞细节。每次有人跟我说“不就是个键”，我就想起那根凌晨三点断掉的轴。设计、加工、装配，一环偷懒，全盘皆输。所以下次你要设计或检修传动系统，停一停，把键槽圆角、对称度、配合公差再捋一遍——真的，别等崩了再满世界找原因。
