说实话，干了十几年机械，过盈连接这玩意儿，时不时还能让我出一身冷汗。 不是因为它有多高深，而是因为它太基础、太常见了——偏偏就是这种基础的东西，最容易让人翻车。上周我还碰到一个案例：一个年轻工程师，把轴承往轴颈上硬压，死活压不进，最后拿榔头砸。结果是轴颈划伤，报废了。他一脸委屈说“过盈量明明算对了啊……” 对，算对了，但方法呢？环境呢？润滑呢？过盈连接从来不是简单的数学题。

“过盈”到底是什么？——那个让你又爱又恨的几百微米

简单粗暴地说，过盈连接就是利用零件的弹性变形，让包容件和被包容件死死抱在一起，传递扭矩或轴向力。核心就是那个 过盈量——轴比孔大出来的那一点点尺寸。可能是几十微米，也可能是几百微米，全看工况。 但你要问我，过盈量和配合公差有啥区别？其实是一体两面。公差带选H7/s6，意味着最小过盈是几丝，最大过盈是几丝，算出来的 结合压力 是传递载荷的命根子。不过，书本上的公式都是基于完美弹塑性力学，实际呢？表面粗糙度一差，实际有效过盈就打折。所以别太迷信理论计算，安全系数取大点没坏处。 过盈连接配合公差示意图 对了，还有 摩擦系数。经典摩擦传动理论里面，结合面摩擦系数取0.1还是0.15，传递的扭矩能差30%以上。可这个摩擦系数怎么定？测也没法测准。所以压装时涂不涂润滑油？涂了压入力是降了，但也可能让你过盈连接的承载能力打折扣。纠结吧？

压装还是温差装配？——一个天天碰到的决策

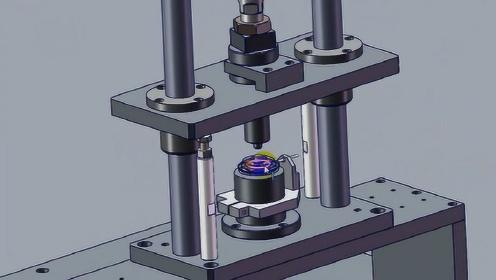

压装还是温差装配？——一个天天碰到的决策 压装，就是一锤子买卖——不，最好是液压机。压装法最头疼的是 压入力 和 压出力 的控制，还有刮伤。如果过盈量超过0.05mm，我真心建议你别蛮干。尤其是薄壁套筒，压装可能导致内孔收缩，精度全无。 而 温差装配 就聪明多了。热装，把包容件加热到一两百度，孔胀大，轻松套进去，冷却后就箍紧了。冷装，把被包容件丢进液氮，收缩后塞进去。这两种方法对零件无损伤，但费时费能。不过话说回来，有些过盈连接，比如大型船用柴油机的曲轴红套，那必须用热装，火焰加热或者感应加热，温度控制精准到±5℃，还得用温度蜡笔测温——老手艺了。 问：我们厂里经常压装轴承，发现有时候压入力特别大，有时又正常，过盈量都是0.02-0.03mm，怎么回事？ 答：这太经典了。过盈量一样但压入力不同，原因多了：表面粗糙度是否稳定？润滑条件是否一致？还有关键一点——同轴度。如果轴和孔没对正，别着劲压，应力集中，局部塑性变形，压入力假性升高。还有环境温度，车间早上冷，下午热，几度的温差对过盈量影响其实不小，特别是铝件和钢件配合。铝的热膨胀系数是钢的2倍，温度一变，过盈就变。所以建议恒温环境，或者用热装法避开这些变量。 问：热装时加热温度怎么确定？我看手册公式算出来的温度，实际操作好像烫手，但套进去还是紧。 答：手册公式计算加热温度，主要考虑热膨胀让孔径增大量大于过盈量，再加一个装配间隙。但你得考虑热损失！工件从加热炉拿出来到装配完成，几秒钟内温度就降了。所以实际加热温度通常要比计算值高出20-30℃，尤其是大件。另外用油加热还是电炉加热？油加热均匀但温度上限低，电炉可能局部过热。感应加热快但集肤效应明显。还有，别忘了考虑相变温度，轴承钢超过120℃可能影响硬度，必须查材料要求。

现代实践：液压膨胀、锥面过盈——让装配不再野蛮

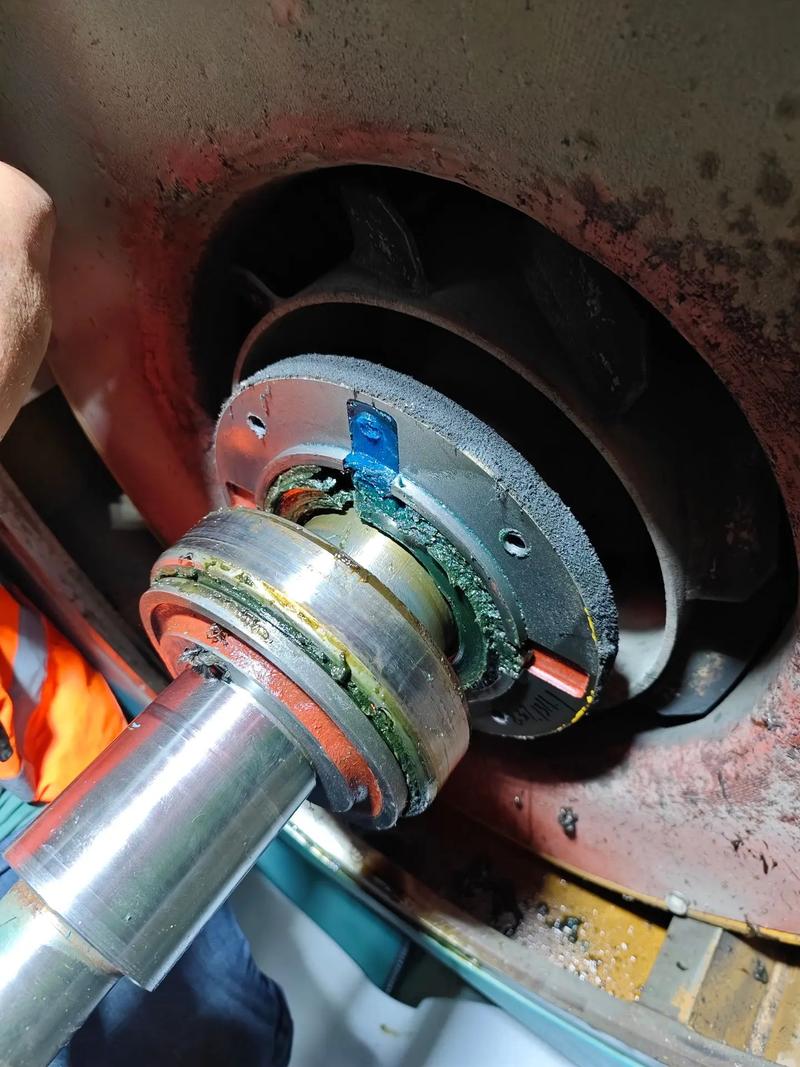

别以为过盈连接就是老古董。现在的高端制造，比如风电齿轮箱的行星销轴、高铁轮对，早就用上 液压膨胀法 了。向轴颈内部高压注油，让轴自身胀大，然后轴向推入锥套，泄压后抱死。这个能实现超精密装配，过盈量可以控制到微米级，还能无损拆卸。拆的时候，再注油，内部压力把包容件“撑开”，轻松分离。这技术省掉了野蛮的压装，特别适合风电这样需要现场维护的场合。 还有 锥面过盈连接，常见于数控刀柄，HSK、PSC接口。通过锥面配合和轴向拉紧力，使锥面产生径向弹性变形，实现无间隙定位和高刚度。这不是传统的圆柱面过盈，而是用锥度把轴向力转化成径向膨胀。这里的关键是 接触率，要求达到90%以上。所以锥面必须研磨。我见过一些仿冒刀柄，接触率不到50%，主轴寿命急剧下降。 风电主轴液压膨胀过盈连接拆卸过程 还有一点不得不提，表面处理。磷化、镀层会影响摩擦系数和抗微动磨损性能。比如有些重载过盈连接，为了防止微动磨损，会涂二硫化钼。但涂了之后摩擦系数降低，万一打滑了怎么办？所以设计时就要权衡。 现在的趋势是更多的仿真介入。用有限元分析过盈连接的应力分布，尤其是边缘应力集中。有时候你会惊讶地发现，理论上均匀的过盈量，由于结构刚度不均，导致边缘出现极高的峰值应力。加个卸荷槽就能解决。这些细节，经验很重要，但工具也不能少。 行了，聊了这么多。过盈连接，看似简单，实则处处是坑。但只要你尊重它，理解那几百微米背后的力学，用对方法，它就是你最可靠的传力伙伴。下次再压轴承，记得先对中，涂好油，或者干脆给件加热一下。你爽，零件也舒服。
