说真的，干了二十年机械，每次看到螺纹连接出问题，我心头还是一紧。

别小看这小小的螺纹——它可能是一颗M6的内六角螺钉，也可能是一根M80的大螺栓——一旦松了，掉了，剪断了…后果？设备趴窝是小事，安全风险才是真要命的。

上个月，山东一家化工厂的管道法兰泄漏，原因就是8颗双头螺柱中有一半松动，预紧力丢了60%以上。高压气体喷出…万幸没起火。事后分析报告我看过，拧紧工艺有缺陷，防松措施也选错了。这种事儿，本来可以避免。

所以，螺纹连接到底怎么搞才可靠？今天不拽理论，就聊点大实话。

拧紧的那一下，决定了90%的命运

拧紧力矩≠预紧力，这是新手最易踩的坑。

螺栓拧紧力矩与预紧力关系曲线图

你拿扳手一拧，感觉“够紧了”，可实际呢？摩擦系数稍微变化，同样的力矩，预紧力能差出一倍！我见过一个案例：装配线上用的力矩扳手未校准，一批产品跑了三个月，螺纹连接松脱率达15%——损失几十万。就因为忽略了摩擦条件。

扭矩法、转角法、屈服点控制…方法不少。说实话，普通设备用扭矩法最方便，但关键部位，比如风电塔筒螺栓，必须用液压拉伸器或高精度扭矩/转角法。别犟，精度不够，就是埋雷。

还有，润滑！螺纹和支撑面涂不涂二硫化钼，摩擦系数能从0.12变到0.25。力矩不变，预紧力直接腰斩。有人嫌脏不涂——唉，后期松动就等着哭吧。

它为什么会松？不光是振动在作怪

螺纹松动的机理，教科书能写三章。但说人话：本质是预紧力下降。

振动、冲击只是诱因。真正烦人的是“微动磨损”——螺纹牙之间微米级的反复滑移，吃掉表面材料，间隙变大，预紧力就没了。还有热胀冷缩：铝件打钢螺栓，温度一升，铝膨胀系数大，螺栓被拉长…冷却后回不去，松了。

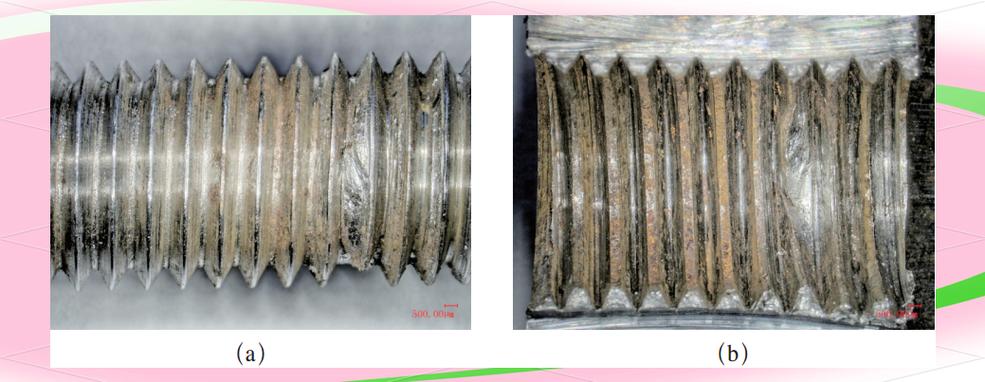

螺纹连接微动磨损显微照片

记得有一次，汽车厂发动机缸盖螺栓松散，查了三个月才找到原因：冷却液泄露导致局部温度梯度异常，螺栓热伸长量超出设计补偿能力。这种诡异问题，不深入工艺现场根本抓不到。

问：那加个弹簧垫圈不就行了？很多人第一反应就是这个。
答：弹簧垫圈？哈哈，它的防松效果其实很有限，尤其在动态载荷下。标准弹簧垫圈（GB/T 93）在振动试验里，防松能力甚至不如平垫圈加高预紧力。它的原理是靠弹力顶住螺母，可一旦预紧力衰减，弹力那点力根本挡不住横向振动。倒是重型弹簧垫圈或碟形弹簧垫圈在特定场合有用，但得算变形量。

问：那涂螺纹胶呢？靠谱吗？
答：螺纹锁固剂是个好东西——前提是选对型号、用对工艺。厌氧胶充满螺纹间隙固化后，能防松、密封，还能保持预紧力。但注意：大尺寸螺栓（M30以上），胶的填充能力有限，可能需要预涂或使用高强度型。另外，螺纹上有油没用清洗剂擦干净，胶水就白涂了。施工温度也有讲究，低于-5℃别用。

防松组合拳：没有一招鲜，吃遍天

防松组合拳：没有一招鲜，吃遍天

老工程师都明白：防松是系统工程。

首先，从设计端提高螺纹连接的自锁能力：细牙螺纹比粗牙抗振好一丁点；采用楔形螺纹（如施必牢）能改变受力分布，增加摩擦；加大支撑面摩擦系数（比如表面滚花）…这些小改动，有时候效果惊人。

其次，机械防松装置：开口销加开槽螺母、串联钢丝、止动垫圈…这些传统方法至今不过时，尤其在高温或不便用胶的场合。但开口销孔别乱打，应力集中会降低螺栓疲劳强度！

再有，控制好安装。德国人搞VDI 2230，把螺纹连接计算得明明白白；咱们现在很多企业也开始用ISO 16047做接头测试。没条件做试验？至少用标定过的力矩扳手，严格执行拧紧顺序——法兰螺栓要对角分次拧，别咔咔一顿莽。

最后，定期检查与监测。别等松了再说，超声波测预紧力、智能垫圈监测…技术已经很成熟。化工厂高温螺栓，巡检时敲击听音，老手能听出松动，虽然粗糙，但有效。

问：到底哪种防松方式性价比最高？
答：看你工况。一般振动环境，高预紧力+厌氧胶足够了；冲击大的，加弹性元件或楔形螺纹；高温？放弃胶水，用机械锁紧或碟簧。搞不清楚？做接头试验，取几种方案模拟实际载荷，看残余预紧力曲线。花几千块做测试，比停产损失强万倍。

螺纹连接，说简单就一个拧字，说复杂能写本手册。每次出问题，九成是细节没到位。下次装配时，想想摩擦系数，想想松动机制，也许能少点惊心动魄的故障。

毕竟，安全不是口号，是拧出来的每一牛顿米。
