干了十五年铸造，最怕听到客户说“你们铸件怎么这么贵，隔壁XX厂便宜一半”——每当这时候，我就知道，又得上一课了。说实话，铸件这东西，真不是倒点铁水就完事儿。它像极了一个喜怒无常的孩子，你伺候好了，它给你扛起几百吨的矿山机械；你伺候不好……它能让你的一台泵体在海上平台直接炸裂。这行当，水太深。

便宜有好货？那是在慈善机构

前几天一个老客户气呼呼打电话来：“去年那批泵壳，用了半年就漏了！你们怎么搞的？” 我让他把失效件切片照片发来——好家伙，缩松都快连成网络了。一问，去年竞标他没选我们，图便宜找了个小厂，报价确实低得离谱。我叹了口气：“这不叫铸件，这叫铁疙瘩带窟窿。”

铸件的成本真不是材料费那点事儿。 废品率、模具摊销、热处理工艺、检测手段……全在里面。你看这家厂，光谱仪都没有，靠老工人眼观火花判成分——能准吗？再比如，铸钢件需要正火+回火，有些厂为了省电，直接堆冷，硬度是下来了，但晶粒粗大，韧性一塌糊涂。你买回去，初期可能没事，但在交变载荷下，裂纹扩展得比谁都快。

铸件内部缩松缺陷X光检测图
更可气的是，有些“聪明”的厂，把冒口切下来回炉，不算在铸件重量里，报价自然低。但羊毛出在羊身上，最后浇不足、冷隔，补焊补得跟补丁一样，你还得为这些返修工时买单。所以啊——便宜铸件，买的时候笑嘻嘻，用的时候哭唧唧。

问：铸件价格差异到底差在哪？
答：我举个例子。同样一个重500公斤的球铁轮毂，正规厂报3万，小厂敢报2万。差在哪？首先，模具。我们开金属模，寿命2万件，他们可能用木模，几百件就变形了，但报价里不体现。第二，熔炼。我们用生铁+废钢严格配比，加铜加镍调珠光体；他们直接大杂烩，成分靠运气。第三，浇注系统。我们，用泡沫陶瓷过滤片，80元一片；他们，不用，结果夹渣、砂眼全留给客户。第四，热处理。我们连续式电炉，精确控温；他们，土窑烧煤，温度±50℃，结果铸件这儿硬那儿软。最后，检验。我们每件超声波探伤、磁粉探伤；他们，外观看着没毛病就发货。这还不算废品摊进去的成本。

缺陷，那是铸件的胎记——但不是所有胎记都无害

做铸造的人，都有点强迫症。因为每个铸件几乎都带着“胎记”出生：气孔、砂眼、缩松、裂纹、偏析……有些能忍，有些必须斩立决。去年给某军工单位做一批铝镁合金壳体，探伤标准要求零级——就是内部不允许任何可记录的缺陷。我们干废了17件才摸索出工艺。为啥？这个合金凝固区间宽，糊状凝固，极易产生缩松。最后是用了冷铁、调整浇口位置、并且加压凝固才搞定。

常见缺陷，我来扒一扒。 气孔，多数是砂型透气不好或者铁水含气多。解决办法：型砂水分控制严一点，或者加个通气针，造型时扎上几十个眼。缩孔缩松，主要是补缩不良，冒口设计小了，或者浇注温度太高，液态收缩大。这时就得请出模拟软件了——后面细说。裂纹，冷裂热裂都有，这类最危险。热裂常在厚薄交界处，合金收缩受阻；冷裂则在打箱后冷却太快。碰上裂纹，铸件直接报废，补焊都怕留下应力集中。

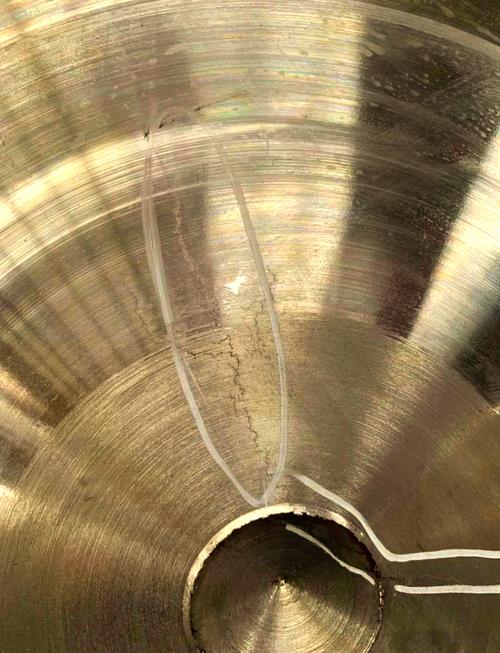

铸钢件热裂纹宏观形貌
问：我的铸件超声波探伤发现内部有疏松，评级2级，能用不？
答：这得看使用工况。如果是结构支撑件，只承受静压力，并且安全系数大，2级疏松可能关系不大。但如果是承受疲劳载荷的旋转件，比如泵轴、叶轮，那就必须慎之又慎。曾经有客户拿了个有2级疏松的大齿轮铸件问我，我直接建议报废。他心疼钱，硬是精加工后用了。结果运转不到2000小时，齿根断裂，连带整个齿轮箱崩了，损失几十万。疏松在交变应力下就是裂纹源。要是工况恶劣，要求严格的就按零缺陷接受，或者合同明确允许的级别。还有，同一批铸件，不同位置的疏松评级可能不同，关键区域往往要求更严。

数字时代，老铸造耍起新把戏

别以为铸造就是熔炉、砂箱、老师傅一身黑灰。现在，我们也在玩高科技了。最让我服气的是铸造仿真软件，像ProCAST、MAGMA，把整个浇注凝固过程模拟出来，温度场、流场、应力场，缩孔在哪，一目了然。以前试模要反复修改工艺，费时费钱；现在先在电脑上跑几十遍优化，出来基本八九不离十。去年一套复杂的阀体铸件，若按传统方法，起码试模三回；我们用模拟，一次成功，省了十几万试模费。

3D打印砂型更是颠覆认知。 传统木模翻砂，复杂内腔只能借助多个芯子组合，精度差，飞边毛刺多。现在直接用3DP打印机，把型砂一层层粘结成我们想要的任何形状，内腔可以做成流线型的复杂通道，既减重又提升流体效率。这对于液压阀块、发动机缸体缸盖这些铸件，简直是革命。前阵子帮一个新能源车企打印了一体化铝合金车身铸件的砂型，壁厚4毫米，传统制芯根本不可能完成。不过，3D打印砂型目前成本偏高，批量生产还是得靠模具，但单件、小批、极复杂件，它就是不二之选。

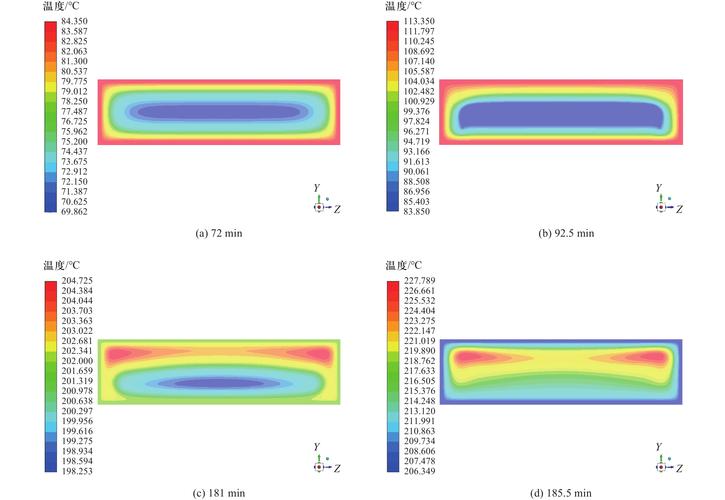

铸造工艺数值模拟温度场云图
还有数字化管理。MES系统实时监控砂处理、熔炼、浇注的关键参数，不再是凭工人经验。每一炉铁水的成分、出炉温度、浇注时间都自动记录，对应到每个铸件ID上，出了问题马上追溯。这种透明化，让那些想偷工减料的厂子彻底没戏。

但，工具再牛，最终还得靠人。 模拟边界条件设不对，结果就是废铁；3D打印砂型强度不够，浇注时直接溃散给你看。所以，扎实的基础知识不能丢。比如熔炼，碳当量、碳硅比如何影响石墨形态？球墨铸铁球化率怎么保证？球化剂稀土镁的量怎么随残留镁量调整？这些是几十年的手艺，软件替不了。

说到验收，很多采购只会看表面粗糙度和尺寸。真正的门道在无损检测。超声波探伤要会辨波，不同缺陷反射波的波形、跳动特征不一样。磁粉探伤要注意非相关磁痕，比如冷隔、材质交界处的磁导率变化，别一看到磁痕就判死刑。渗透探伤对开口缺陷敏感，但要用后乳化还是水洗型，得根据表面粗糙度和灵敏度要求来。这些细节，没有十年功力，很容易误判。

最后甩一句：下次再吐槽铸件有问题，不妨先看看自家图纸——是不是壁厚突变太剧烈了？是不是没有一个圆弧过渡？是不是把加工余量留得过分慷慨，导致局部热节？铸件设计讲究“同步凝固”或“顺序凝固”，图纸上多花点心思，可能比你跟供应商吵十架都管用。铸造，其实就是一门协调的艺术。
