说实话，干了十几年机械，最怕听到的一句话就是——“拧紧了就行”。紧？什么叫紧？力矩打够了？预紧力到了吗？真正在设备上跑起来，振动一上来，你看它还紧不紧。 去年去一家风机厂做技术支持，那现场，啧啧，M30的螺栓，振得跟跳踢踏舞似的。检修员说我们都打了3000牛米了，还松！一检查，弹簧垫圈早被压平了，根本没弹性。这就是典型的瞎搞——把静力学当动力学用。

螺栓为什么会自己松掉？——可怕的横向振动

很多人觉得螺栓松了是因为螺纹自己往下滑。太小看螺纹的自锁能力了。实际上，对于普通粗牙螺纹，静载下完全不会松。问题出在动载，尤其是横向振动。 有个著名的Junker试验，早年德国人搞的，后来成了标准ISO 16130。它专门模拟横向振动对紧固连接的破坏。为啥怕横向？因为振动产生的剪切位移能瞬间抵消螺纹摩擦力，就像把螺栓从螺纹孔里“摇”出来。我记得第一次看Junker机做试验，横向振幅才0.1毫米，几秒内预紧力就掉光了，看得我后背发凉。 Junker横向振动试验机测试螺栓防松 多数人对振动的恐惧停留在轴向，觉得上紧点就行。完全搞错了重点。扭转冲击、弯曲、横向剪切，每一项都在暗中破坏。尤其是那些经常启动-停止的设备，惯性载荷就是螺栓的噩梦。

那些被吹上天的防松方法，其实……

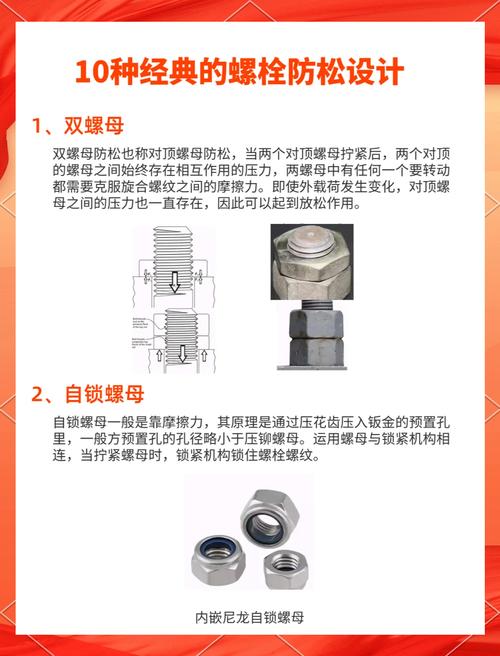

弹簧垫圈就是典型。问个问题：见过压平了变成平垫的弹簧垫圈吗？我见过太多了。弹簧垫圈在低强度紧固下，确实能提供一点补偿，但遇到高频振动或重载，它的那点弹力完全不够看，反而因为开口导致应力集中，成了断裂源头。国际上有研究早把它列为“不建议用于振动环境”的防松元件了。 双螺母？嗯，有点用，但前提是安装顺序必须对——薄螺母在下，厚螺母在上，并且要用两个扳手反向拧紧。现场工人有多少会这么干？基本都是一个扳手咔咔打完。结果，双螺母成了摆设。叹口气。 涂螺纹锁固胶呢？的确管用，但只适用于一次性装配，且清洁要求高。油污表面涂胶等于白涂。而且胶固化后，后期拆卸会损伤螺纹，在需要频繁维护的场合就是灾难。 问：那弹簧垫圈真的完全没用吗？我车间好多机器都在用啊。 答：不是完全没用，是适用范围极其有限。低振动、不重要的连接，用了没事。但你要是用在汽车发动机支架、风力发电机主轴这类关键部位，那就是拿安全开玩笑。现在的趋势是用楔形防松垫圈或施必牢螺纹替代。记住一句话：能靠摩擦力自锁的，就别靠弹性元件硬顶。 弹簧垫圈振动测试后被压平的对比照片 问：我们一直用双螺母+打扭矩，为什么还是松？ 答：问题可能出在扭矩控制上。扭矩不等于预紧力，90%的扭矩都消耗在螺纹和支承面摩擦上了。如果螺纹有锈蚀、润滑不良，你打的扭矩看着够，实际预紧力可能只有50%。所以现在高端紧固都采用扭矩-转角法，甚至超声波测力。时代在变，手法也得变啊。

真正有效的防松，从设计到安装缺一不可

真正有效的防松，从设计到安装缺一不可 到了这个层面，防松就不再是拧个螺栓的事，而是系统工程。 ✅ 选对螺纹设计：比如施必牢（Spiralock）那种楔形螺纹，把原来30°的牙型面改成楔形斜面，让横向振动时摩擦力更大。还有Nord-Lock那种楔形锁紧垫圈，利用张力锁死。这些都是经过千锤百炼的。 💡 预紧力精确控制：扭矩扳手已经不够用了。关键场合，扭矩-转角法、伸长量控制，甚至直接测量预紧力（超声波测长）才是王道。我曾参与一个海洋平台项目，每颗螺栓都要标注初始长度并超声波测量，安装后伸长量严格在0.3%以内。那种严谨，真让人佩服。 ❗ 摩擦系数管理：润滑剂、镀层、垫圈硬度，每一项都影响摩擦系数。同批次螺栓，涂了二硫化钼和没涂的，达到同样预紧力扭矩差一倍。所以现在要求严格的地方，要测摩擦系数，还要用专门的扭矩-转角策略。 另外，安装工艺也常被忽略。比如多螺栓法兰，对角分步拧紧，不能一口气打到底。否则法兰面偏斜，螺栓一边紧一边松。这些东西，书本上有，但现场总有人图省事。 至于现场再定期复紧？那是最后的补救，不是预防。设计时就要把防松做进去，而不是靠后期“紧一紧”。 紧固这个行业，水太深。从微型电子螺丝到百米高的塔吊地脚，原理相通，细节各异。我见过因为一颗M10螺栓松脱导致整个生产线停摆，也见过因为螺纹设计巧妙，用了十年没再返松。 别迷信经验，多翻翻VDI 2230，那才是螺栓计算的圣经。也别怕新东西，像现在有的智能螺栓，里面嵌了应变片，能实时无线回传预紧力，已经在桥梁监测上用了。真是……科技改变紧固。 总之，下次再有人跟你说“拧紧了就行”，给他看看振动试验的视频，再讲一遍横向振动的恐怖。然后，再去检查一下自己的机器吧。
