上周去现场，又见着一台泵漏得像筛子。操作工一脸无辜：'新换的密封，才跑了两天...' 我蹲下看了看，得，又是石墨环装反了。说实话，这种低级错误看得我血压都上来了。

但回过神想想，密封这玩意儿，说简单也简单，说复杂——能写本血泪史。干了十几年设备维护，从填料函到干气密封，从静密封到动密封，踩的坑足够填满一个足球场。今天不聊虚的，就说说那些没人写在手册里的教训。

O型圈：最简单的密封，最多的坑

谁都认识O型圈。黑乎乎一个小胶圈，成本几毛钱。但就是这个东西，我见过让整条生产线停摆三天的事故。根源在哪？沟槽设计。90年代的设备，不少图纸是照抄苏联的，那时候讲究'紧配合'，压缩率能给到30%。现在材料变了，氟胶、硅胶、全氟醚，还按老黄历压那么死，要么装的时候就切了边，要么没几天就永久变形。❗ 尤其高温工况，膨胀系数一叠加，完蛋。

O型圈沟槽压缩率缺陷照片

还有个容易被忽视的——背压。很多人不知道，O型圈在高压下会被挤入间隙，像橡皮泥一样一点点'流'出去。所以高压端必须加挡圈，而且方向不能错。我培训新人时总说：你想象一下，橡胶是可流动的固体。他们恍然大悟。对吧？很多时候，我们需要一个具象化的理解。

问：都说O型圈静密封最好用，为什么我家法兰垫片换成O型圈反而漏？

答：这问题太典型了。O型圈密封靠的是预压缩量形成的接触应力，法兰面如果粗糙度不好，或者有贯穿性划痕，橡胶根本填不平。跟平垫片不同，垫片有一定补偿能力，O型圈对表面质量更敏感。Ra 1.6以下才可靠，最好0.8。还有个细节：螺栓上紧顺序不对，法兰偏口，一边压缩大一边小，不漏才怪。💡 小建议：窄面法兰就别用O型圈了，当初设计就不是为它准备的。

机械密封：别只会怪密封面，问题八成出在别处

机械密封是动设备里的'娇小姐'。很多人一漏就拆，拆下来看动静环磨得挺亮，就重新研磨，装回去照旧漏。然后抱怨密封质量不行——冤枉啊。我处理过的机封失效，真正密封面本身损坏的不到三成。大部分是辅助密封圈老化、弹簧失效、或者——更常见——轴向窜动和振动超标。

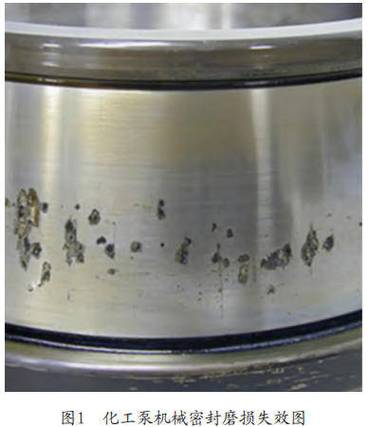

机械密封失效端面显微分析图

记得有回，循环水泵机封总是寿命短，拆下发现静环整个碎掉。所有人都说材质问题，我坚持打表检查轴跳动。结果，轴承游隙超标，运转时轴跳0.3mm，什么陶瓷环也扛不住。所以，真别光盯着密封面，密封是系统问题，不是零件问题。

问：双端面机械密封和单端面带冲洗的，到底哪个更可靠？

答：看工况，没有绝对。但有个被严重低估的点：冲洗方案。单端面如果冲洗液脏、流量不足，动环背面很快堆积焦化物，弹簧失灵，密封面推开，浆液一进去——game over。双端面吧，隔离液选不对更可怕，有些厂用机油当隔离液，碳化硅环遇上劣质机油里的添加剂，反而产生晶间腐蚀。所以，冲洗方案和介质兼容性比密封结构本身重要。我现在选型，先不翻样本，先拉一根介质兼容性曲线。经验之谈。

静态密封的哲学：螺栓不仅是力气活

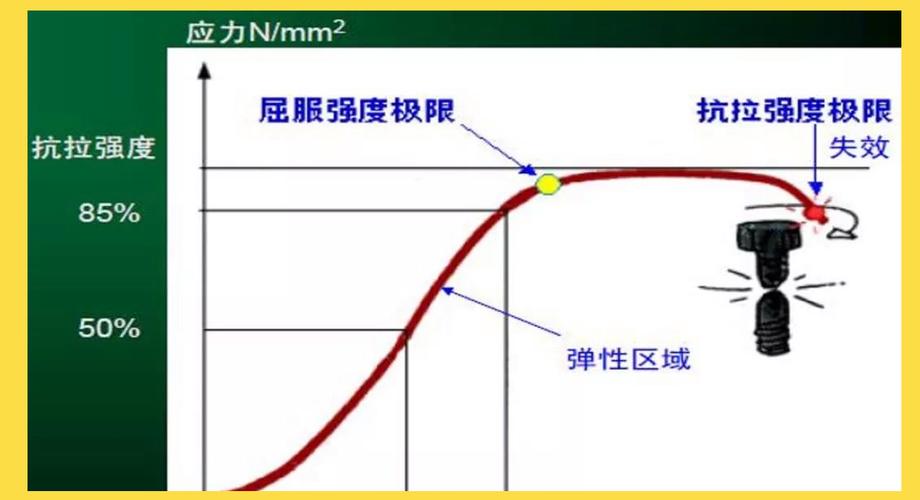

说到法兰、阀门盖这类的静密封，大家可能觉得拧紧就行。大错特错。我见过太多因螺栓预紧力不当导致泄漏的案例。比如石墨缠绕垫，压缩率是个曲线，不是线性。压到一定程度，再加大力矩，泄漏率反而上升，因为垫片内部结构被压溃了。而且高温下材料蠕变，初期拧得再紧，几轮温度循环后，螺栓力掉一半。你不信？高温管道停车时去紧一下，松得让你怀疑人生。

高温法兰螺栓预紧力衰减曲线图

现代的做法是使用扭矩扳手结合超声波螺栓力测量，控制剩馀预紧力而非初始扭矩。但现场有多少这样做的？太少。大家还停留在'老师傅凭手感'的阶段。老师傅手是准，可他能复制给机器人吗？工业4.0不能只挂在嘴上。

还有，断面密封现在流行用液态密封胶替代固体垫片。确实方便，但固化机理必须吃透。厌氧胶需要金属离子和隔绝空气，用在铜件上固化飞快，用在不锈钢上可能一天都不干。平面度差的地方，胶层太厚中心区不固化，一开工就喷。这些细节，教科书不讲，样本不说，全得靠鲜血换教训。

未来的密封，已经开始变了

最近几年，密封技术有一个显著趋势：从单纯堵向智能监测转变。我在汉诺威展会上看到，有些机械密封自带泄漏传感器和温度探头，数据直接进DCS。还有采用激光表面织构的非接触式密封，泄漏量可以趋近于零，当然价格也很美丽。另外，增材制造正在改写密封件设计规则——以前那种复杂断面的异形密封，现在可以打印出来，甚至能打印包裹传感器的智能密封圈。❗ 这些不是概念，已经在压缩机干气密封和核电主泵上应用了。

问：对于普通工厂的设备维护，有没有什么性价比高的密封改进策略？

答：有两招最实在。第一，标准化。把全厂的泵用机封型号尽量统一到两三种，备件库存压力小，人员也容易熟练。第二，建立失效档案。不要修完就完，拍下拆解照片，记录工况，分析根本原因。三个月后，你能画出自己工厂的密封失效帕累托图。到那时，你会发现自己再也不被密封问题牵着鼻子走。💡 这一步，成本为零，效果惊人。

说到底，密封虽小，却是个不折不扣的系统工程。它考验你对材料、摩擦、流体、热力学的综合理解。每一次泄漏，其实都是某个环节的失控。与其骂密封不行，不如坐下来，把前面五步都捋一遍。你可能会发现——原来自己的车间里，藏着一个密封大师都没发现的真相。
