前几天拆一个用了八年的设备，弹簧一蹦出来——吓我一跳。不是因为它弹得猛，而是它居然还没断。

真的。我们这行待久了，断弹簧见过太多。有时候新的装上去，咔一声，三个月就完蛋。问供应商，永远一句话：“你是不是超载了？”超载个鬼。我就纳闷，难道弹簧这玩意儿，全靠玄学？

后来我才明白，不是弹簧不靠谱，是我们大多数人——包括当年自以为很懂的我——根本没搞清楚它到底怎么“活”的。今天不打算写教科书，就掏心窝子聊点车间里真正有用的东西。都是钱和工时换来的教训。

工业气门弹簧压缩断裂失效实物特写

弹簧的“死法”比你想的诡异得多

弹簧的“死法”比你想的诡异得多

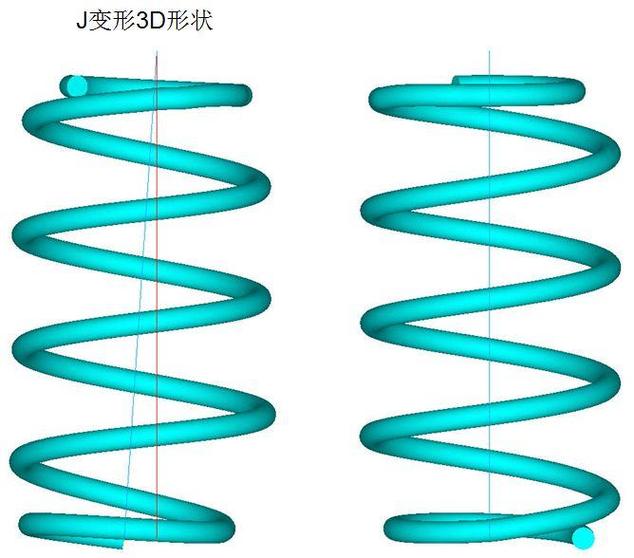

书上说疲劳断裂，对吧？应力集中。可现场哪这么简单。去年有个客户，压缩机气阀弹簧三天两头断，换了材料、加大了线径，还是断。所有人都盯着设计，结果最后发现——是安装时弹簧座不平，差了0.1mm。0.1mm！肉眼看就是一层灰的距离，弹簧就开始受偏心力，早期磨损，然后突然就挂了。

还有一次更邪门。批次弹簧硬度、尺寸全合格，就是噪音大，还伴随偶然性弹力衰减。折腾半个月，做金相一看：表面脱碳层超标。出厂检验没查这个，因为国标有时不强制，但实际工况下，脱碳层就像给弹簧穿了件破棉袄，表面硬度骤降，微动磨损加剧，然后……你懂的。

所以别一断就说材料不行。弹簧失效分析是个系统活。环境、装配、振动模态、甚至润滑……哪样没考虑到，它就死给你看。❗

选弹簧时，设计手册没告诉你的潜规则

设计手册都是理想状态。但现实中，

• 你的弹簧真的工作在室温吗？发动机周边温度一上来，弹性模量就变，你以为的刚度早飞了。
• 表面处理那层镀锌或达克罗，真的只是防锈？不，它改变摩擦系数，影响动态响应，甚至可能引发氢脆。特别是硬弹簧，酸洗、电镀过程渗氢，你不做去氢处理，装上去看着挺好，过几天自己裂了，断口齐刷刷，像刀切一样。
• 导向杆或导向套的间隙，手册给的是一个范围，但泵阀里高频率冲击，哪怕间隙在公差内，弹簧横向偏移造成的并圈摩擦会让你寿命打对折。别问我怎么知道的，仓库里那批报废的模具弹簧还在那堆着呢。

说起来，模具弹簧是个好东西，红色、蓝色、黄色那种矩形截面的。很多人乱用，拿红色（轻载）当蓝色（中载）使，结果模具合模时弹簧先塌了，顶针板回不去，那场面……

✅ 个人小建议：重要工位，弹簧采购别光看国标GB/T 1239或者ISO 10243。让供应商提供全尺寸检测报告和疲劳测试曲线。多花那点钱，比半夜抢修划算。

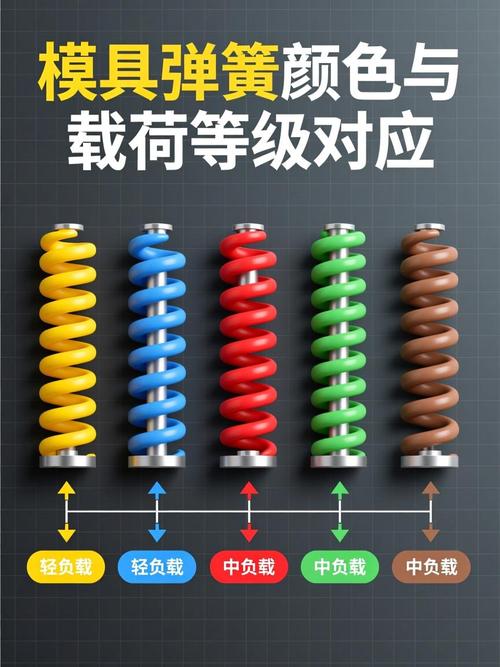

精密模具弹簧不同颜色载荷对比实物

弹簧寿命到底怎么算？先说点扎心的实话

你照着公式算出来100万次，实际可能10万次就断了——太常见了。那个公式是建立在“材料绝对均匀、载荷绝对平稳、环境绝对干净”的基础上的。可车间哪这么干净？

举个例子。一根圆柱螺旋压缩弹簧，设计应力500MPa，材料油淬火钢丝，按理说无限寿命。但偏偏它旁边是个切削机床，微细铁屑飘上去，附在簧圈之间，每一次压缩就是一次微观切削，表面应力集中点很快萌生裂纹。这就是所谓的“外来物损伤失效”。防不胜防啊。

还有振动。弹簧虽然是弹性体，但它自己有固有频率。你设备工作频率要是不小心跟它八倍频、十二倍频共振了——别看只是高阶谐振——振幅照样能放大到让弹簧早期断裂。曾经调试一台高速冲床，振得弹簧自身发热，烫手！性能全变了。

问：那有没有相对靠谱的估算办法？

答：有。但必须结合实际工况修正。首先，计算最大工作应力别超过材料许用切应力的80%，然后根据寿命要求查Goodman疲劳图。但最关键的两点常被忽略：一是表面质量系数——抛光过的和喷丸处理的，寿命差几倍；二是温度系数——超过150°C很多材料蠕变就明显了。我的习惯是，计算值再打七折，然后做台架验证。别省验证的钱，真的。

问：喷丸处理到底有没有用？供应商总推荐，但贵不少。

答：有用，而且作用被低估了。喷丸就是在表面压出一层残余压应力，把微裂纹的嘴给闭上。特别是承受交变载荷的弹簧，疲劳源多在表面，喷丸能延迟裂纹扩展。但是！喷丸参数很讲究，丸粒直径、速度、覆盖率，控制不好反而伤表面。选有质量认证的供应商，比如航天、汽车零部件厂常用的喷丸工艺。对了，喷丸后最好接着做一次低温回火稳定尺寸。

实话实说，一些小厂给弹簧喷丸纯粹走过场，喷完表面坑坑洼洼，粗糙度变大，反而更糟。所以不是喷丸没用，是你得找对执行的人。❗

汽车悬架螺旋弹簧喷丸处理表面微观形貌

弹簧修还是换？别学我犯过的蠢

弹簧修还是换？别学我犯过的蠢

维修工有时候想省钱，看到弹簧只是有点变形，就敲敲打打矫正回来，或者把钩环掰回原样。千万别！弹簧塑性变形就意味着内部晶格已经滑移，产生了不可逆的损伤，局部应力集中极高，再投入使用随时断裂。所以，但凡看到弹簧自由长度变短、节距不均匀、有永久变形，直接换新。这是血的教训。

还有维修时，左右对称使用的弹簧，记得成对更换。一新一旧，刚度不一致，受力偏载，新弹簧也活不长。我之前不信，后来测量一组旧弹簧，同批同型号的，刚度差异能到5%以上。千万别新旧混用。

最后说个容易被忽视的点：存放。弹簧别随便扔在潮湿角落，腐蚀坑是疲劳源。尤其是精密弹簧，最好涂防锈油、平放、避免挤压。别小看这些细节，能决定它装上去是干三个月还是干三年。

写到这里，窗外车间机器还在轰隆隆。搞机械这行，弹簧虽小，但往往就是那个“一卡脖子就翻白眼”的关键件。愿各位的设备里，弹簧都乖乖听话，别没事儿就崩。💡
