说真的，选气氛炉这事儿，新手一踩一个坑。 上周有个厂里的技术员找我诉苦，说新买的气氛炉温度均匀性差得离谱，零件处理出来颜色五花八门——这还算好的，有的直接脱碳脆了。我问他参数怎么定的，他说“供应商推荐的标配”。得，又是一个不看工况照单全收的案例。

气氛炉不是万能炉：先搞懂你的“气氛”是干嘛的

很多人觉得气氛炉嘛，不就是加个通气的炉子？大错特错。你的工艺是渗碳还是氮化？是光亮退火还是钎焊？气氛种类错了，结果就是灾难。比如氢气氛下做铜的退火——光亮得像镜子，但你要是拿它处理钛合金，氢脆直接让你报废一整炉零件。不夸张。 氢保护气氛炉内烧红的金属零件 市面上常见的气氛有：氮气（便宜、惰性，但纯度不够会氧化）、氢气（强还原性，但危险！必须配防爆装置）、氩气（贵，但适合活泼金属）、氨分解气（渗氮用）。还有更复杂的，比如内生成气氛、吸热型气氛……说实话，有些小厂根本用不着那么复杂，但销售会告诉你“一步到位”，然后你就多了个吃灰的功能。 另外，温度范围是个硬指标。1200℃和1400℃气氛炉，用的加热元件完全不同——1200℃用铁铬铝丝还凑合，1400℃就得碳化硅棒甚至钼丝，维护成本翻倍不止。别图便宜选个“刚刚够”，实际上你需要考虑常用温度是否接近极限？长期满负荷运行，寿命会大打折扣。

炉膛材质：看不见的内伤最致命

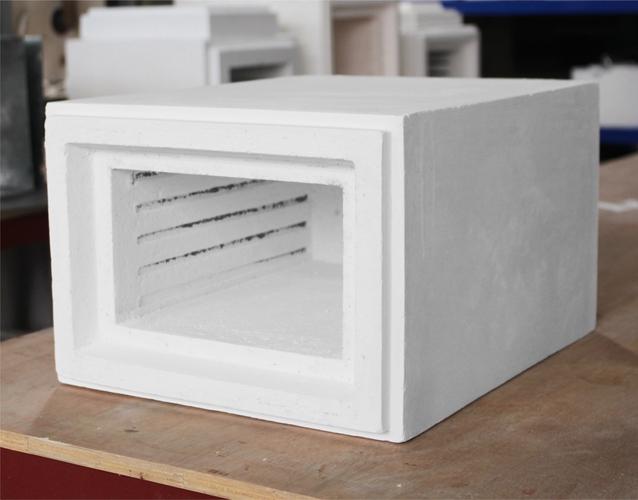

有一次去检修一台“频繁跳闸”的气氛炉，打开炉膛一看，陶瓷纤维板大面积剥落，加热元件都快露出来了。一问操作工，说他们处理的东西含有机粘结剂，受热挥发物直接腐蚀了纤维。这种场景，你该选什么？全纤维炉膛轻巧节能，但耐腐蚀性不如砖砌炉膛；氧化铝空心球砖耐高温又抗侵蚀，可成本贵得肉疼。 这里就得逼问自己：生产环境干不干净？工件带不带油污或挥发物？如果有，趁早考虑马弗罐——就是在炉膛里加个密封金属盒，气氛保护更纯粹，炉膛也不怕污染。当然，马弗罐本身会变形、会氧化，又是另一笔开销。 气氛炉内被腐蚀的陶瓷纤维炉膛 问：气氛炉的密封性怎么判断？听起来很虚，实际能测吗？ 答：能！最简单的，关炉门后抽真空看保压能力——当然不是每台气氛炉都带真空泵，但负压密封炉可以这么干。普通常压气氛炉，你就在通气后用手持氧分析仪测排气口氧含量，要求高的工艺，残留氧得控制在10ppm以下。还有一招，肥皂水涂在炉门密封圈上看是否鼓泡。不过说实话，最靠谱的是看炉内压力波动。很多炉子号称“微正压”，结果压力表纹丝不动？别信。💡 问：为什么我的气氛炉加热速度越来越慢？是新炉丝老化吗？ 答：八成是炉膛积碳或内部保温层吸湿了。气氛碳势控制不好，会有炭黑附着在辐射管或炉壁上，热效率直线下降。另外，硅酸铝纤维这东西，吸收水汽后隔热性能大减，所以停炉后一定要保持密封或通入干燥气体。❗还有一个暗坑：有些操作工为了省气，超载装炉导致热风循环受阻，加热自然慢。没错，气氛炉很多是靠风扇强制对流，堵得水泄不通你叫它怎么快？

控制系统：别被大屏忽悠，软件才是灵魂

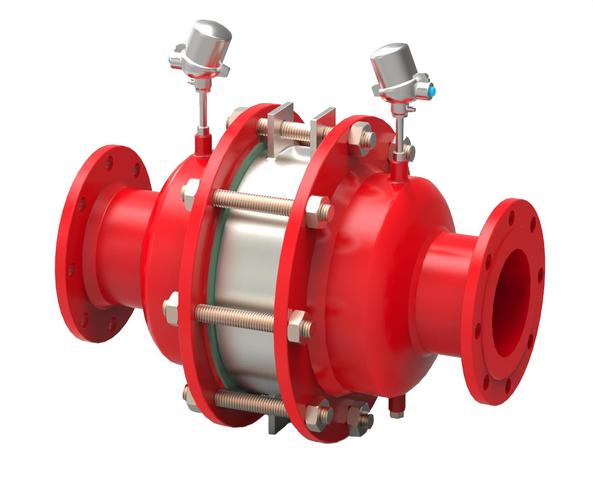

现在的气氛炉，动不动就配一套触摸屏，看着贼科幻。但实际用过几套的人都知道，有些国产组态软件写得稀烂——通讯延迟、数据记录不全、甚至氮氢流量控制逻辑都有bug。真正该关心的，是碳势控制精度、氧探头寿命、PID参数自整定能力。碳势不稳？渗碳硬度忽高忽低，淬火后磨床都磨不动。氧探头这东西，三个月一校准是基本操作，很多人就用了一年直接报废，还怪探头质量差。 说到淬火——气氛炉经常集成油淬或水淬槽，转移时间一定要卡死。不然零件从加热区出来，接触空气几秒钟就氧化变色。见过最牛的设计，直接连着手套箱，实现全程无氧操作，那成本……啧啧。 问：气氛炉安全方面，氢气氛除了防爆，还有啥要注意？ 答：必须双级阻火器+浓度实时检测+紧急氮气吹扫。而且氢气管道不能用普通碳钢，会氢脆！推荐用304或316L不锈钢，焊接必须氩弧焊，焊完还要进行气密性试验。泄爆口对着无人区，厂房通风量要达标。💀说实话，小厂搞氢气炉我都很紧张，安全投入不够就是玩火。 气氛炉氢气管道防爆阻火器细节 最后聊个血泪经验：买炉子别只比价格，要看同型号在相近工况下的实际运行数据。找用过的人问，或者直接去工厂现场蹲半天，看炉子稳定性和故障率。有些供应商提供免费试用？——别高兴太早，协议里仔细看功率和耗气量条款，可能试用免租但电费自付，而保温层偷工减料的话，你一个月电费就要多交好几万。 掏心窝子说，气氛炉这东西，七分选三分用。参数没搞对，后面维护累死你。
