去年，车间那台老式中频机又炸了模块。对，就是‘又’。我蹲在电柜前面，一身油污，心里骂了一句：感应加热这玩意儿，玩得转的是神，玩不转的是神经病。

说实话，搞了十年感应加热，我最大的感受就是——它根本不像说明书上写的那么简单！理论一堆，经验一堆，可一到现场就抓瞎。频率、功率、线圈、水冷、匹配……随便哪个环节掉链子，轻则工件报废，重则设备起火。真事儿！

💡 频率：一个参数，定生死

很多人张嘴就是“频率越高透热越浅”，正确，但等于废话。实际选型时，你得盯着电流透入深度这个参数。公式？课本上有，但今天咱们不背公式。我只说人话：

想透热深？频率降下来。想加热表面薄薄一层？频率往高了走。但！如果你做轴类淬火，要求硬化层2-3mm，用中频（1-10kHz）基本是对的，可万一零件形状复杂呢？尖角效应能让你怀疑人生——那地方电流密度剧增，瞬间过烧，而平面处还没红透。这就是为什么线圈设计要跟上，频率还得微调。

感应加热 频率 与 透热 深度 关系 实验 对比

问：“老师傅总说中频干粗活，超音频干细活，这话靠谱吗？”

答：“靠谱个六成吧。中频确实适合大工件整体加热，超音频（20-100kHz）适合中小件表面淬火，高频（>100kHz）干极薄层。但现实不是切豆腐。举个例子：一个齿圈模数不大，但要求齿根淬硬——你用超音频可能齿顶过烧，齿根没进去；换中频吧，齿形没硬度。这时得调线圈、导磁体，甚至换个双频工艺。所以说，频率是基础，但不是万能药。”

✅ 线圈设计：差点把我整抑郁

刚入行时，我自以为设计线圈就是拿铜管弯几下。简直天真！线圈的电感量、匝数、间距、与工件的耦合程度直接决定加热效率。同样是加热一根轴，多匝线圈效率高但加热宽度大，单匝效率低但加热窄。你要是想仿形加热——得，必须上数控弯管+磁导硅钢片。

我曾经为了一个异形接头，手工弯了三天线圈，用后感：加热5秒，线圈发红，工件纹丝不动。一测阻抗，严重不匹配，功率送不进去！后来咬牙买了阻抗分析仪，重新调整匝比和电容补偿，才勉强搞定。所以现在看到那种“线圈随便弯弯”的言论，我只想甩一本《电磁场仿真》过去。

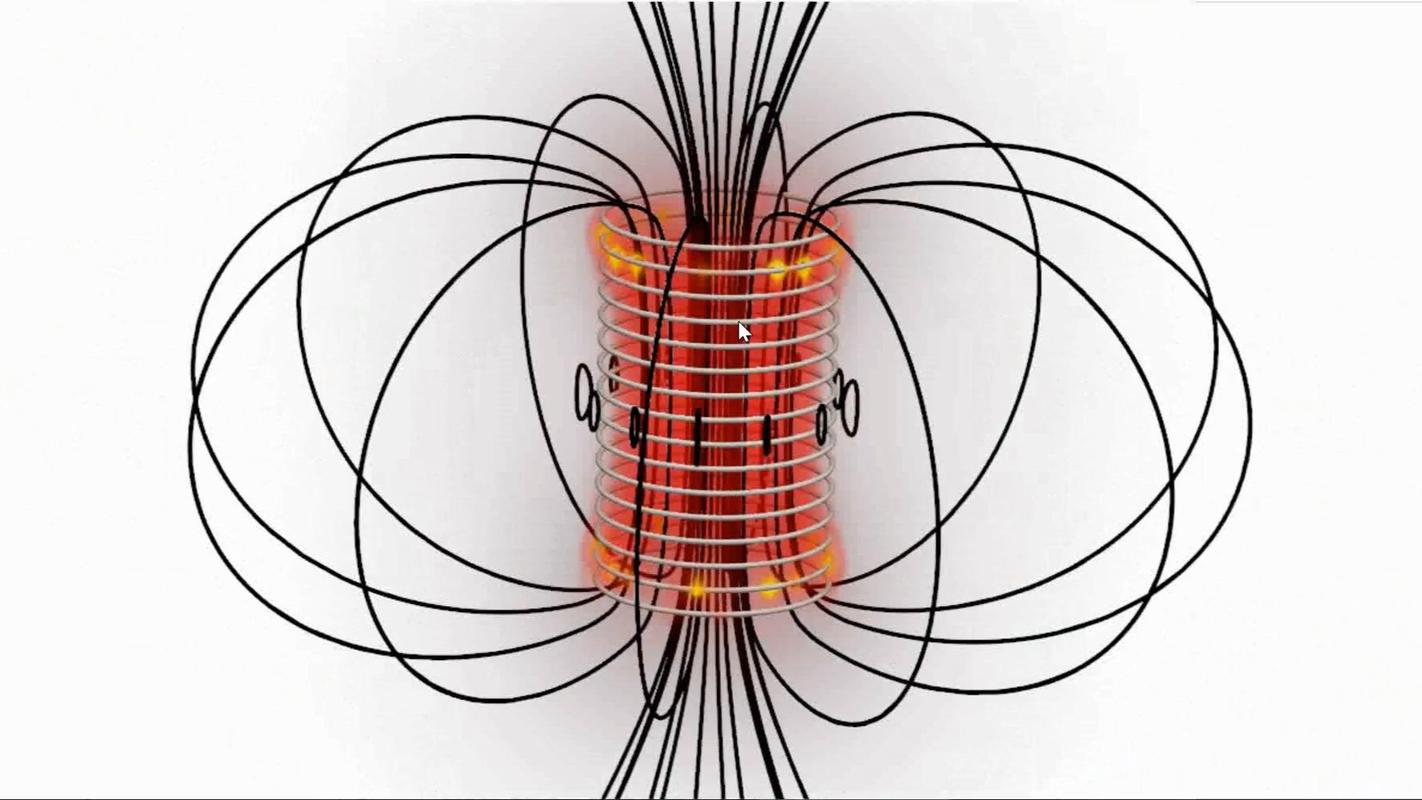

感应加热 线圈 设计 磁场 模拟 优化 实例

问：“线圈老是烧断，是不是铜管太薄？”

答：“烧断多半不是厚薄问题，而是冷却！线圈内部必须通水，而且水流量要足。我见过用4mm铜管，通水孔只有2mm，加热时里面蒸气堵了，瞬间熔断。另外，感应器端部电流集中，最好做局部加固或分流的导磁体。还有——别吝啬导电膏，接头电阻大会产生热点，一烧一片糊。”

❗ 功率与时间：别把工件当烧饼

功率定多少？这个问题能吵一天。理论上，根据工件质量、比热容、加热温度、时间就能算。但实际呢？车间电压波动5%，功率输出就变了；线圈与工件间隙增大1mm，效率跌一截。我现在的土办法是：先小功率试，看温升曲线，再逼近目标值。尤其对有淬透性要求的材料，加热速度直接影响奥氏体化程度——快了来不及溶解碳化物，慢了晶粒粗大。所以别迷信数显表上的kW数，多搞几组正交试验比啥都强。

🔍 你关心的QA

问：“感应加热能完全替代火焰加热吗？”

答：“不能。有些场景，比如超大工件局部矫形的缓慢加热，或者野外没电，火焰枪还是王道。但感应加热在效率、可控性、环保上确实碾压。我去年帮一个锻压厂改造，把煤气炉全换成中频透热炉，节拍提升40%，氧化皮少了七成。不过投资确实高——老板们得算总账，不能只看设备价。”

问：“我的感应器老是打火，怎么办？”

答：“打火就找绝缘！检查线圈与工件间隙有没有金属屑、线圈表面绝缘层是不是破损、固定支架有没有碳化。还有一个冷知识：空气湿度太大时，高压部位也可能爬电。南方的梅雨季，我都在电柜里放干燥剂，哭。”

💧 水冷系统：被忽视的沉默杀手

最后必须喷一下水冷。很多厂子的冷却水直接用自来水——硬度高，结垢堵管路。然后流量开关失效，模块直冲100℃炸掉。我觉得水冷系统得和感应加热设备同等待遇：纯水或软化水、定期清洗过滤器、监测水温和水压。最好弄个外循环冰水机，省心。去年夏天，车间温度40℃，那台没冰机的设备直接罢工，我差点中暑陪它躺平。

哦对了，最近搞了点数字化。给老式中频电源加了个物联网模块，手机能看功率曲线，挺唬人。但真有用的是故障预警——电流谐波一高，多半是线圈匝间短路，能提前停机。智能化这玩意儿，说到底就是别让人守着机器，对吧。

好了，今天就唠这么多。感应加热的坑，一步一个，我愿意当那个排雷的。你有什么血泪史？评论区见——虽然我知道老板看不见。
