干了二十多年铸造，熔炼这活儿，越干越觉得——水太深。前几天去一家新厂调试中频炉，工人把料往炉里一扔，合金没预热直接怼，我说你这是煮饺子呢？结果钢水含气量超标，全炉报废。他们一脸懵。我差点骂人。

温度、渣、气：熔炼的三大生死关

很多人以为熔炼就是‘把金属化开’。天真。真要这么简单，咱们早就不用搞工艺了。温度控制？热电偶插哪儿都讲究——熔池深处和表面能差几十度。有一次我盯着红外测温仪，发现读数跳得厉害，后来才发现炉渣反射干扰，差点把炉衬烧穿。❗炉渣是敌人也是朋友。造渣造得好，脱硫脱磷省心；造不好，就是给钢水喂毒药。说实话，很多小厂根本不重视渣系，拿石灰萤石随便一和，结果硫含量居高不下，铸件裂纹多得让人头皮发麻。

铸造厂熔炼炉渣取样观察

气体更玄乎。氢、氧、氮，这些东西肉眼看不见，但一出问题就让你肉痛。尤其是氢脆——简直是个幽灵。有年夏天雨季，我们厂铸件大面积出现白点，查了三天才发现是废钢潮湿，入炉后水蒸气分解出氢，真空脱气又没做到位。你说冤不冤？后来逼得我规定：所有料必须烘干，哪怕天晴也烘！甚至专门买了湿度计，低于0.5%才准投炉。💡经验：别信感觉，信数据。

问：感应熔炼和电弧熔炼，怎么选？

答： 看产品，看预算。感应炉（尤其是中频炉）适合精密铸造、小批量多品种，成分好调，热效率高，但电极损耗？不存在的，因为它没电极。不过它的缺点也明显：造渣困难，脱硫能力弱。如果你要做超低碳不锈钢，那还是得上真空电弧炉（VAR）或者电渣重熔（ESR）。电弧炉呢，适合大规模炼钢，吃废钢厉害，但石墨电极增碳，你得盯着。有些厂为了省成本，用普通电弧炉炼高合金钢，结果碳含量超标，整个炉次降级，哭都来不及。所以没什么万能方案，只有合适的选择。对了，现在很火的等离子熔炼，搞高温合金的可以关注，但设备贵得离谱——一台抵我半个车间。

设备是死的，人是活的

熔炼炉长得都差不多，但用起来天差地别。我见过一家厂，买了顶级进口真空感应炉，结果操作工连漏气率都检查不明白，炉子三天两头‘打喷嚏’（微漏气导致合金飞溅），好好的镍基合金全成了废渣。这不是设备问题，是人的问题。培训跟不上，再好的炉子也是摆设。上次去帮他们调机，发现他们把热电偶补偿导线的正负极接反了——测温差了200多度，难怪钢水老过烧。我当场骂了句：‘你们这是炼钢还是烧锅？’

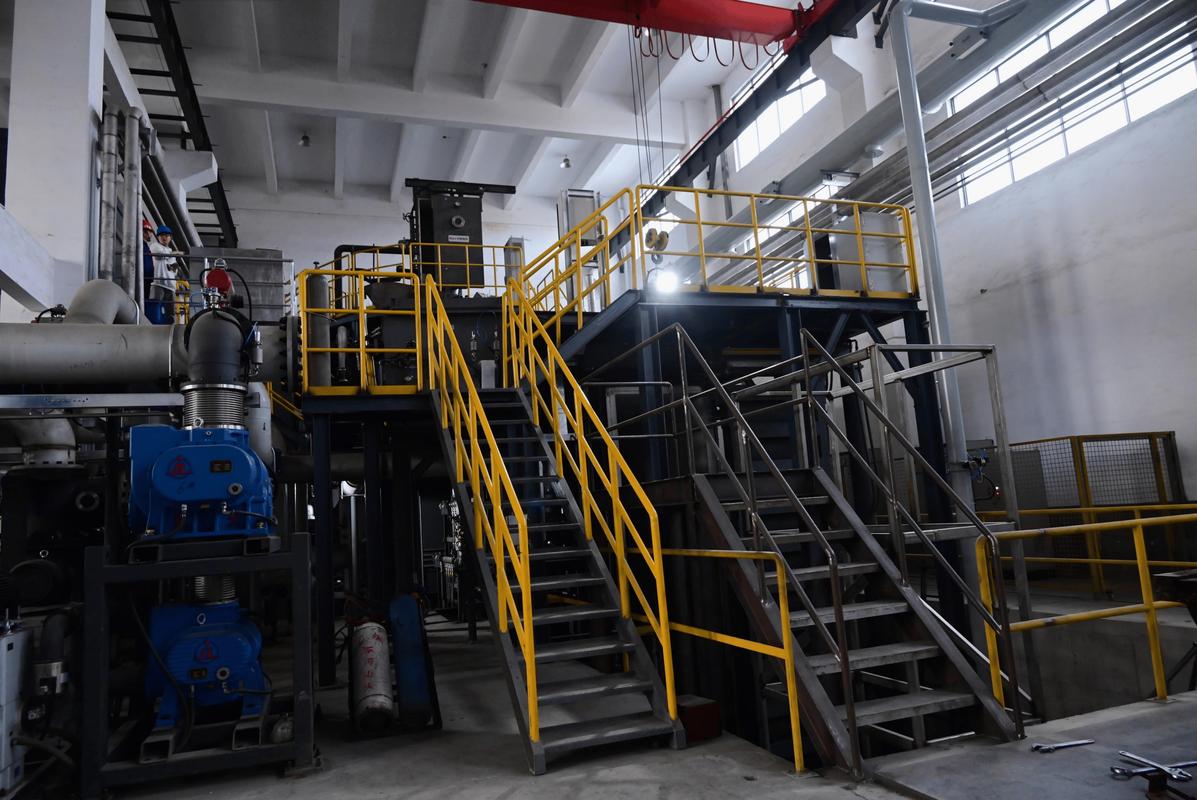

真空感应熔炼炉内部结构

还有一次，更离谱。某厂为了省电，中频炉熔炼后期把功率降得太低，结果电磁搅拌减弱，合金元素没均匀化，铸件截面一看——中心偏析严重，差点酿成安全事故。老板还问我：‘李工，是不是炉子不行？’ 我说：‘是脑子不行。’ 所以说，工艺纪律比设备本身重要十倍。

问：熔炼过程中，怎么快速判断钢水质量？

问：熔炼过程中，怎么快速判断钢水质量？

答： 老家伙看火花，年轻人看光谱——都不完全靠谱。火花鉴别确实快，但依赖经验，而且合金种类一复杂，火花特征就打折扣。直接光谱仪？好是好，但只测表面，如果取样不当，结果就是糊弄人。我现在的习惯是：关键炉次必做‘三点取样’——浇注前、浇注中、浇注尾各取一个样，光谱分析后看趋势，稳了才放行。再加上热分析仪测冷却曲线，过冷度、凝固点一目了然，球铁的石墨形态都能预判个七八分。不过最狠的还是氢氧氮分析仪——那家伙，让气体无处遁形。说实话，虽然一套几十万，但比起废一批铸件，还是值。💡 顺便说，别信那些‘无检测直接浇’的神话，除非你烧香拜佛有瘾。

新玩意儿：数字化熔炼？

新玩意儿：数字化熔炼？

这几年工业4.0的风吹到铸造，各种‘智能熔炼’系统冒出来。什么在线检测、模型控制、大数据优化……名字都吓人。我试用过几套，实话实说——有的确实有用，比如氧探头闭环控制，把熔炼末期调得贼精准；有的纯属PPT产品，传感器精度不够，算法乱来，反而干扰操作。最搞笑一次，系统根据‘数据库’建议加0.3%的硅，结果这批料本来硅就高，加了直接废掉。我问供应商，他们说模型需要‘训练’。我说：‘用我的钱训练你的模型？滚蛋。’ 所以数字化不是万能药，得自己去验证。 但还是得学，不然跟不上。现在看到那些年轻工程师玩仿真熔炼，搞数字孪生，我虽然嘴硬，心里还是会惊叹一下——时代变了，老爷们也得进化。

熔炼这条路，坑多，但琢磨透了也挺有意思。每次看着通红钢水从炉口平稳流出，渣子像黑珍珠一样滚在一边，心里还是会冒出一句：值了。
