做机械十几年了，每次看见新人把螺栓往死里拧，我就头疼——真不是力气大就能搞定一切的。螺纹连接这玩意儿，看似简单，里头全是坑。 前几天有个年轻工程师跑来问我：'张工，我那个设备上的 M16 螺栓明明按扭矩拧了，怎么跑着跑着还是松了？' 我一看他选的弹簧垫圈，直接笑了。弹簧垫圈在振动场合……其实用处真没你想的那么大。

预紧力不是越大越好

很多人以为螺栓拧得越紧越保险。错。预紧力过大，螺栓直接进入屈服，表面看没断，其实内部已经有微裂纹，疲劳寿命大打折扣。过小呢？连接面张开，冲击一来，直接松脱。 所以到底该拧多紧？看标准啊，但别死抠标准。螺纹连接的预紧力计算，要考虑润滑剂。有油和没油，同样的扭矩，产生的轴向力能差 30%。这点我吃过亏。有一次装配线上换了防锈油，工人没调扭矩，结果批量断裂，召回赔钱！💡 教训：换润滑条件必须重标扭矩。 高精度数字扭矩扳手校准螺栓预紧力

防松，弹簧垫圈早过时了

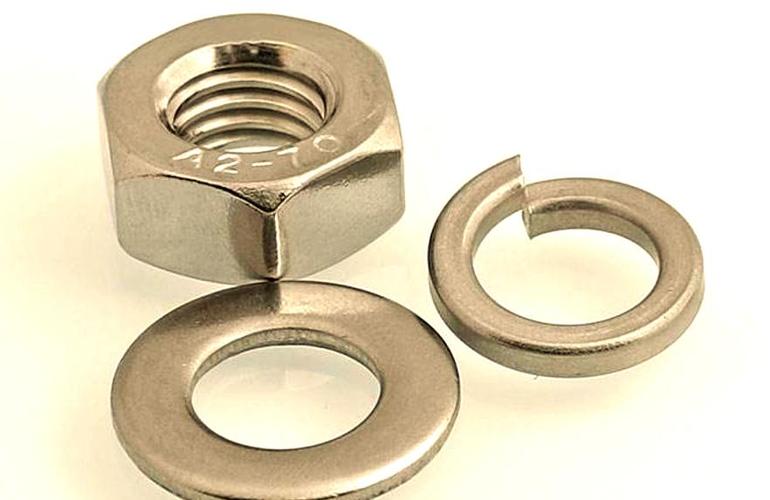

说实话，现在高端设备上，谁还用弹簧垫圈防松？弹簧垫圈在振动下很快压平，防松效果还不如涂点螺纹胶。 问：那到底怎么防松才靠谱？ 答：分情况。如果你的设备是普通静态载荷，用耐落胶（预涂胶）或者尼龙嵌件螺母就行，简单便宜。如果是强振或者交变载荷，比如发动机飞轮螺栓，老老实实用施必牢或者 Nord-Lock 这种楔形锁紧垫圈。别省那个钱，一颗螺栓掉了，可能毁一台设备。 我见过最惨的，是某风机叶片法兰上用了普通双螺母，结果半年后螺栓全松，整台机舱晃动，差点折断。事后全换成液压拉伸器预紧 + 特殊锁紧垫圈，问题解决。所以螺纹连接的防松，一定要看工况，千万别凭经验拍脑袋。 重型机械法兰面螺栓防松垫圈安装现场

螺纹咬死，比松动更恶心

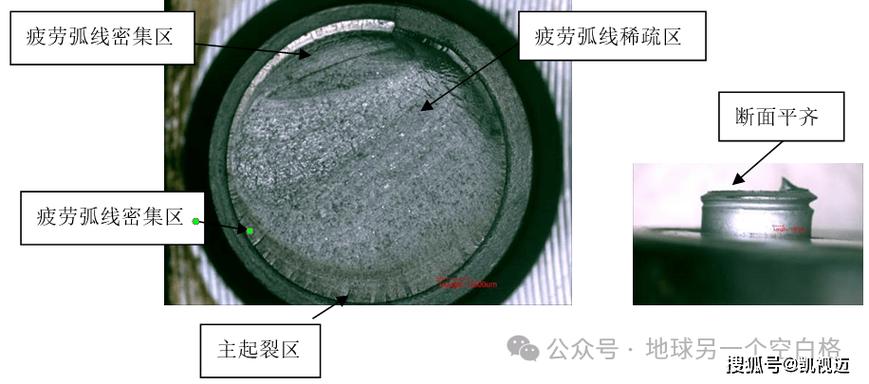

不锈钢螺栓最烦的就是咬死。拧着拧着突然嘎嘣一下，螺纹全撕了。这跟材料软、摩擦热有关。怎么避免？选粗牙比细牙好，低速拧入，再抹点二硫化钼。 另外，螺纹精度也很重要。国产有些螺栓通止规都过不了，硬拧进去，看似紧了，实际有效啮合才几扣。💡 记住：螺纹连接的强度，75% 在前三扣螺纹承担。所以前三扣质量最关键。 问：有没有检测螺纹质量的好方法？ 答：抽检用通止规，批量建议上螺纹轮廓仪，能看牙型角、螺距误差。别省检测费，否则出问题赔更多。 金相显微镜下螺栓螺纹疲劳裂纹

螺栓选材与疲劳设计

很多人画图，螺栓等级随便标个 8.8 或 10.9，不知道里头讲究可多了。10.9 级螺栓硬度高，但氢脆风险大，尤其电镀后必须去氢。我处理过一次事故：镀锌后没去氢，螺栓在安装两小时后齐根断。查了好几天，才想到氢脆。 现在风电、高铁上越来越多用 10.9 甚至 12.9 级，但都得严格控氢。而且注意，高强度螺栓对缺口敏感，螺纹根部过渡圆角一定要光滑，否则应力集中直接引发疲劳。 讲了这么多，其实螺纹连接是个系统活儿，从设计、选材、加工、润滑、装配到检测，哪个环节掉链子都不行。做得好，它是最可靠的连接；做不好，它就是最脆弱的点。 最后唠叨一句：别光看扭矩，有条件上转角法或超声测力，真正控制预紧力。这行越做越敬畏。
