铆接。就两个字。但你真了解它吗？我干这行快二十年了，每次看到设计图纸上那些密密麻麻的铆钉符号，心里还是会有种莫名的踏实感。说实话，焊接吗？看着干净利落，但一涉及到振动、热变形、异种材料连接……嘿，麻烦就来了。铆接这玩意儿，像老裁缝的针脚，笨是笨了点，但结实啊。

不只是冷冰冰的连接：铆接凭什么活到今天？

1988年，阿罗哈航空243号航班……机身上半部飞掉，全靠那一排排铆钉，机身框架愣是撑住了！铆接的失效模式是渐进的，不是突然断裂——这是它最迷人的地方。焊接？裂纹一扩展，可能瞬间崩溃。当然，现在早不是热铆时代了。你见过工人用风枪打铆钉没？嗒嗒嗒的巨响，整个车间都在晃。我入行头三年，耳背得厉害。现在好多了，液压铆接、电磁铆接，精度能控制在0.02毫米。不过成本嘛……

航空铝合金蒙皮铆接细节

💡 一个小知识：泰坦尼克号用了300万颗铆钉，但有些质量不过关，含渣太多，冰山一撞，铆钉头飞脱，船壳裂开。血的教训。所以你别以为铆钉就是个铁疙瘩，材料、热处理、配合公差，缺一不可。

热铆，就是把铆钉烧红，趁热打进去，冷却收缩产生巨大夹紧力。老式铁路桥、锅炉封头都用过。现在偶尔还在用，比如大型传动轴法兰连接。冷铆，常温下高压成型，应用最广。而拉铆，一个人就能操作，装修改造最爱。但要说抗拉强度，还是实心铆钉牛，可惜需要双面操作。

💡 液压铆接机工作压力能达到500MPa！什么概念？相当于把一辆小汽车的重量集中在指甲盖上。有些异种材料连接，比如碳纤维和钛合金，电磁脉冲铆接能在几微秒内完成，避免纤维损伤。

铆接标准与规范：别拿尺寸不当回事

铆接标准与规范：别拿尺寸不当回事

干我们这行，最怕碰见“差不多先生”。孔径大了0.1毫米，铆钉填不满，就靠最后那点镦头撑着，疲劳寿命直接腰斩。ISO 14588（盲铆钉）、ISO 15973（结构型盲铆钉）这些标准，每个参数都有讲究。就说铆钉长度吧，太长，镦头过大，容易歪；太短，材料没填满，强度不够。有次客户图纸上标注M6*12铝铆钉，连接4mm板+4mm板，还要求双面沉头——这能行？铆钉杆伸出来的长度都不够形成镦头！最后改成半圆头铆钉，加长2mm，世界安静了。

现在新能源电池包壳体，大量采用密封型拉铆螺母，IP67防水，还能反复拆卸。但选型时忘了考虑安装后凸起高度，结果模组放不下去……设计尸（笑）永远觉得自己没错。所以，三维数模里一定要做干涉检查。软件不会骗人，人会瞎。

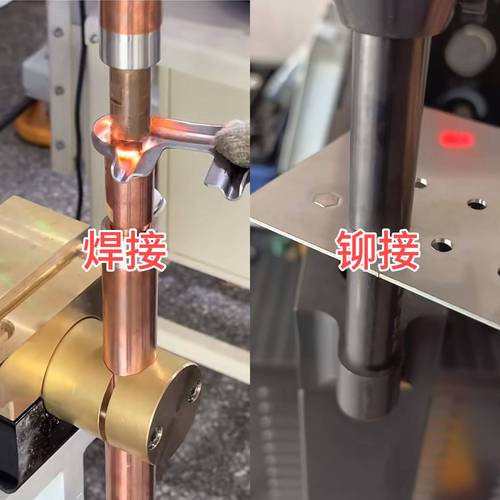

选焊接还是铆接？这问题我每年被问八百遍

选焊接还是铆接？这问题我每年被问八百遍

问：汽车车身现在都用激光焊接了，为什么飞机还死抱着铆接不放？

答：因为飞机蒙皮是铝合金，焊接会软化热影响区，强度下降30%以上。而且飞机是薄壁结构，焊接变形能把蒙皮扯成波浪形。最关键是——可检测性。你用超声波扫铆接点，松动、裂纹一目了然。焊接呢？非得X光或渗透检测，有些地方还够不着。再说维修，换个损伤蒙皮，钻掉旧铆钉，打上新铆钉，半小时搞定。焊接补片？打磨、预热、多层焊、探伤，没半天下不来。❗

问：但重型钢结构，比如大桥，不都是焊接吗？

答：对，但关键节点，你去看老桥——比如金门大桥，塔座连接板全是铆接！新桥也有用锚栓或销接的，可铆接抗疲劳性极佳。高铁接触网支架，振动频率高得吓人，螺栓松得你怀疑人生，后来全改环槽铆钉锁死。这就是经验。不过话说回来，铆接也有毛病，增重！一架波音747，铆钉重量超过一吨。所以现在复合材料和胶铆混合连接是趋势。

现场实操：那些年我们踩过的坑

去年接了个项目，客户非要我们设计一种自冲铆接（SPR）的铝钢混合车身。上下模一压，半空心铆钉刺入下层板，形成机械互锁。漂亮！但前几批试制，总有底层开裂的。查了半天——钢板镀锌层太厚！锌层延展性差，被铆钉撕开。改成热镀锌，调整冲头速度，才稳定下来。你说这算不算工艺的玄学？不，是忽视材料表面物理的代价。

还有一次，不锈钢铆钉配铝合金板，现场没做绝缘处理，结果电化学腐蚀，才半年铆钉周围一圈白毛。客户跳脚。赶紧出补救方案：湿装配涂密封胶，换用铝合金铆钉并表面阳极氧化。✅ 现在学乖了，任何异种金属铆接，必看电位差。

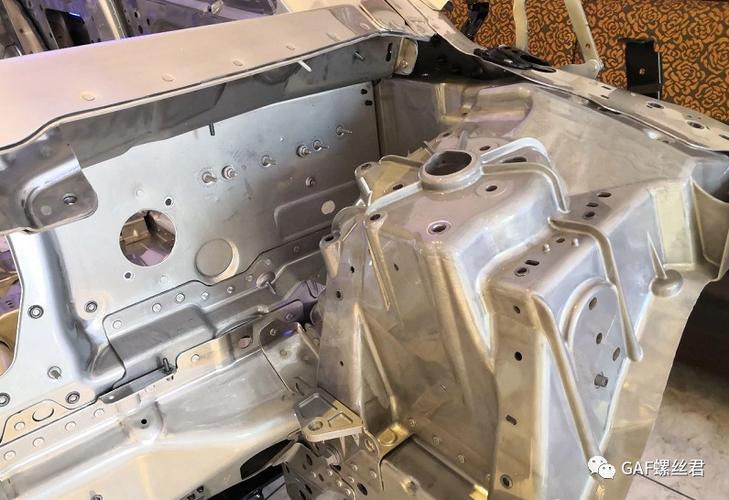

自冲铆接汽车轻量化应用

未来：铆接会被淘汰吗？想多了。

未来：铆接会被淘汰吗？想多了。

智能铆接线上，机器人自动送钉、激光定位、压力位移监控，数据实时上传MES。以前老师傅靠听声音判断铆接质量，现在用传感器，准确率99.9%。但有些东西机器取代不了——比如狭小空间的双向盲铆，手巧不巧，差远了。去年去慕尼黑AUTOMATICA展，看到协作机器人辅助手工铆接，人机配合，效率翻倍。有点意思。

所以别再说铆接是落后技术了。它只是低调。从莱特兄弟的木头飞机到SpaceX的不锈钢星舰，哪艘离得了铆钉？下次看见那些整齐排列的铆钉头，不妨多份敬意——它们撑起的，是现代工业的骨架。
