你或许不信，我第一次意识到螺栓会“叛变”，是在一辆试验车的车架开裂故障分析会上。十几号人围着一根断裂的M10螺栓，面面相觑。疲劳了，谁都知道。但为什么是这里？不是焊缝、不是母材？后来数据一拉——连接点刚度不均匀，应力全堆在螺栓头边缘，活生生把金属拧出了裂纹。那台车才跑了不到两万公里。

说实话，螺栓连接在汽车上用了上百年，可靠吗？可靠。但那是建立在钢材打天下的年代。如今呢？铝合金、碳纤维、超高强钢混着用，你让螺栓怎么办？打孔就应力集中，拧紧就电化学腐蚀，再加上轻量化逼着壁厚一降再降——螺丝孔都快没地方下刀了。

所以，看到现在主机厂疯了一样上粘接，我一点都不奇怪。不是胶水有多神，是机械连接实在跟不上了。

一颗螺丝引发的“血案”

你见过铝合金车架用螺栓直接拧碳纤维覆盖件吗？我见过。半年，连接处一圈白粉，铝件腐蚀得跟苏打饼干似的。这就是典型电偶腐蚀，碳纤维的电位比铝正，潮湿环境里铝成了牺牲阳极。工程师想了个招——加隔离垫片。结果垫片压缩蠕变，预紧力掉了，板件开始“咯吱咯吱”响。客户骂上论坛，品牌部脸都绿了。

换个思路呢？直接用结构粘接。胶层本身是绝缘体，把电位差隔得干干净净；而且连续面连接，应力分布均匀，压根没有螺栓那种一点崩、全线溃的风险。某德系豪华品牌的全铝车身，侧围与顶盖的连接，从最早的几百颗铆钉，换成了一条增韧环氧胶，减重4.2公斤，扭转刚度反而提升了12%。你没看错，粘的比铆的还“整”——这就是连续连接对离散连接的降维打击。

汽车铝合金车身结构粘接生产线实拍

当然，也不是没翻过车。早期有人拿普通建筑胶粘车门，暴晒一夏天，胶层软化，车门内饰板掉下来差点砸了人。这件事让整个行业学乖了：车用胶粘剂必须过双85测试（85℃、85%湿度，1000小时不失效），还得扛得住-40℃低温冲击。现在能上车的胶，环氧、聚氨酯、丙烯酸酯，哪个不是特种配方？说不定比你家锅底的涂层还金贵。

粘接的本质：一场表面上的战争

坦白讲，很多人以为粘接就是涂胶、压紧、等干，这误会大了。你去工厂看看，真正的结构粘接工序，前处理比胶本身还讲究。铝合金表面有自然氧化膜，松松垮垮，不处理的话胶粘得再牢，氧化膜先剥落，照样失效。所以要么阳极氧化，要么涂一层转化膜；碳纤复材更麻烦，脱模剂残留不除干净，胶滴上去像滚水珠，根本润湿不了。

我问你一个问题：
问：为什么有的粘接件做出来，测试数据漂亮，一装车跑几万公里就开胶？
答：十有八九栽在老化上。实验室测剪切强度，标准样片，干干净净，固化充分，拉出来四五十兆帕跟玩似的。可真实环境呢？雨水、盐雾、振动、热胀冷缩……胶不是金属，它会蠕变、会吸湿、会被塑化剂慢慢泡软。所以现在OE原厂做验证，不是拉几根试棒就完事，而是整个白车身在盐雾箱里腐蚀1000小时后，再上台架振100万次，割开断面看胶层残留率。低于85%？供应商直接出局。

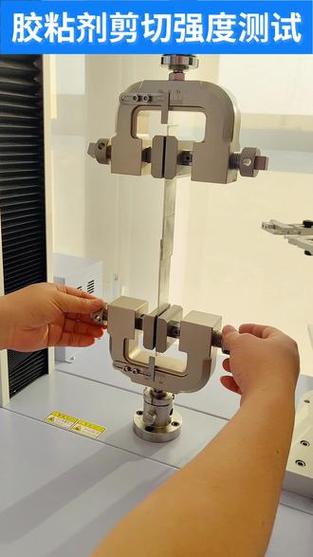

汽车结构胶粘剂剪切强度测试实验室

问：都说粘接能减重，到底减在什么地方？
答：减重不只是因为胶比螺栓轻。你想想，螺栓连接得在零件上留法兰边、加厚度，才能打孔攻牙，这部分“额外材料”纯属为连接服务，不是结构必需的。粘接不用，面积越广，法兰可以越窄，甚至取消，原本0.8的板厚可能0.6就够。积少成多，一个白车身能抠出十几公斤。更绝的是，粘接还能吸收能量——碰撞时胶层撕裂消耗的功，顶你多加一层加强板。有些电车的电池下壳体，怕石子冲击，用高韧性聚氨酯胶粘一层防护板，比螺栓固定耐冲击多了。

选胶如选药，不对症就是毒

选胶如选药，不对症就是毒
别以为拿着数据手册就能完美选胶。粘弹性这东西，玄学得很。冬天硬得跟玻璃似的，夏天又软趴趴；今天的工况是剪切为主，明天可能整个接头被剥离力矩撬开——剥离强度，是胶的阿克琉斯之踵。所以车身不同部位用的胶完全不一样：车门折边用高剥离环氧，保证关门摔不裂；挡风玻璃用单组分湿气固化聚氨酯，靠空气里的水汽交联，而且模量要低，缓冲车身扭曲；结构加强件位置，往往“先点焊后补胶”——别惊讶，这叫胶焊，焊点定位，胶层传力，俩好处都占了。

跑赛道的朋友可能还听过厌氧胶。螺纹锁固、平面密封专用，缺氧才固化。前阵子一哥们自己保养轮毂轴承，把厌氧胶涂在轴头接触面上，装车后跑高速，整个轮子发飘。拆开一看，胶液没固化，混着润滑脂成了一团烂泥。玩粘接，不懂适用条件，真会出事。

最后聊点趋势。现在主机厂搞全铝车身，胶粘剂用量一台车能到15公斤以上，你以为只是连接？不，NVH靠它，防腐靠它，甚至被动安全也分一杯羹。更疯狂的，是某些电机的磁钢固定，干脆取消机械卡槽，全用耐高温环氧胶粘，转子动平衡还好做。粘接这玩意儿，正在从辅助工艺变成核心工艺，可别再用“打胶的”称呼那些工艺工程师了，人家现在叫“连接方案架构师”。

行，就说到这。下回聊涂装，那坑更多。
