钎焊不只是焊接！制造业老炮的十年经验谈
上个月，一个客户冲进车间，指着我们刚钎焊好的换热器，骂骂咧咧：‘你这焊缝都没化开，糊弄谁呢？’ 我差点没笑出声。这家伙，把钎焊当熔焊了。这事儿，还真不是个例。
干了十几年钎焊，见过太多人——包括干了好多年的焊工——对钎焊的理解还停留在‘低温焊接，粘上就行’。唉，每次听人这么讲，我都觉得钎焊工艺被严重低估了。实际上，一个钎焊点，往往决定一个复杂组件的生死。航空发动机的叶片、汽车空调的冷凝器，哪样离得开精准的钎焊？
但话说回来，钎焊确实‘玄’。温度、间隙、气氛、钎料...差一丁点儿，结果就天壤之别。最让我恼火的是网上那些八股教程，翻来覆去就是那几句，完全不谈实战里的坑。所以今天，我想用最直白的方式，把钎焊这回事儿掰开揉碎了说说——可能没那么有条理，但保证都是真刀真枪悟出来的。
很多人第一次看到钎焊接头，都会犯嘀咕：‘这焊缝怎么没堆高？强度够吗？’ 瞧，这就是把熔焊的标准硬套过来了。✅ 熔焊是母材局部熔化、融合并凝固，形成焊缝；钎焊呢？母材根本不熔化，只靠熔化的钎料填充接头的微小间隙，通过毛细作用铺展，再冷却形成连接。说穿了，更像是一种‘精密粘接’，但强度可不含糊——好的钎焊缝，抗剪强度能超过母材！
不过，毛细作用这玩意儿，特娇气。间隙大了，钎料填不满；间隙小了，流不进去。我刚开始做钎焊时，自信满满地把两根铜管套在一起，间隙留了0.3mm，觉得挺小。结果，银基钎料只在管口溜了一圈，里面空空如也。拆开看，钎料根本没润湿。后来才明白，铜管氧化层没清干净，对钎料来说就是一层‘保鲜膜’。💡 所以别小看表面预处理——喷砂、化学清洗、甚至用砂纸打磨的方向，都影响钎料的流动。
钎焊间隙毛细作用示意图
钎料的选择，真是个让人头秃的活。钎料不是越贵越好，也不是熔点越低越好。铝钎焊用铝硅共晶钎料，钎焊温度约600℃，刚好在母材固相线以下；而铜管钎焊常选银基钎料，熔点要匹配母材的软化点。我吃过亏：有次为了省成本，用了一种低银钎料焊紫铜接头，强度倒没问题，可耐腐蚀测试时，焊缝区疯狂点蚀——原来那款钎料里的元素与铜形成电偶，在潮湿环境里加速腐蚀。所以说，选钎料时，工况环境比强度值更重要。
气氛呢，更是玄学。普通火焰钎焊，靠钎剂去除氧化物；但在真空炉里，没有钎剂，纯粹靠高真空让氧化膜分解。唉，真空钎焊炉这个设备……说它娇贵一点不过分。炉膛一旦轻微泄漏，产品成批报废。去年我们炉子检修，换了个门密封圈，结果新密封圈硫化不完全，抽空后挥发出微量硫化物，污染了一整炉铝合金件。表面看着好好的，其实界面全是脆性化合物。教训啊！所以，真空度不是唯一的指标，气氛纯度才是灵魂。

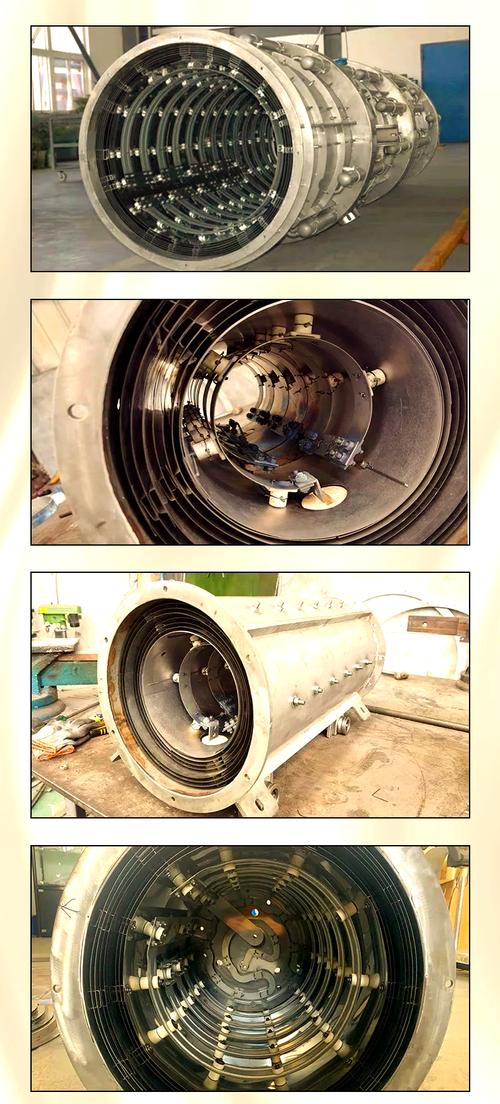

真空钎焊炉内部加热元件
问：火焰钎焊是不是已经过时了？现在都追求真空钎焊？
答：这话对，也不对。火焰钎焊永远有市场——灵活性高，适合小批量、异形件。比如工地上的铜管接头，你总不能把整个楼拆了塞进真空炉吧？但火焰钎焊的质量极度依赖操作工手感。温度高低全凭火焰颜色，老师傅一眼能看出是亮黄还是泛白，新手可能还在烤着玩呢。真空钎焊的优势是均匀、无污染，适合大批量精密组装，比如汽车热交换器，几十个焊点一次成型。所以，没有过时的工艺，只有用错的地方。不过，火焰钎焊对环境不友好，钎剂残渣会腐蚀，现在不少企业转向氮气保护连续炉，既保留连续生产，又避免氧化——是个折中好方案。
别再迷信‘低温钎焊’这个词
我特别烦一些采购提要求：‘我要低温钎焊，650℃以下。’ 钎焊温度高低是相对母材而言的。铝的熔点660℃，你用600℃钎焊算高温了；钢的熔点1500℃，你用800℃都算低温。钎焊划分软硬，是按钎料液相线温度是否超过450℃。低于450℃叫软钎焊（如锡焊），高于450℃叫硬钎焊（如银焊、铜焊）。所谓‘低温’，不过是软钎焊的另一种说法，但很多人硬把硬钎焊的低温段也称作低温钎焊——概念一乱，工艺参数就可能出问题。
说到软钎焊，电子行业用得极多。但工业上的软钎焊更讲究可靠性。有次我们修一台受损的电机绕组，用锡铅钎料重新连接。虽然导通没问题，可电机运行发热后，钎料软化变形，震动导致微裂纹，没用几天就断了。后来换成高熔点软钎料（锡银铜），并加了底填充胶，才彻底解决。所以温度不是随便定的，一定要考虑服役温度。记住：钎料固相线必须高于最高工作温度，最好有30℃以上裕度。
问：钎焊接头为什么必须设计成搭接？对接不行吗？
答：理论上对接也行，但受力极差。因为钎料本身的强度一般低于母材，如果是对接，载荷全靠焊缝截面承受，很容易断裂。而搭接接头利用的是大面积剪切力，强度成倍提高。通常，搭接长度取薄板厚度的3~4倍就够了，再长也没用，应力分布不均匀。我见过新人设计，把搭接加到一个离谱的长度，以为越搭越牢，结果热变形导致间隙不均，反而没钎透。正确做法是先计算，再实测。另外，接头间隙不是越小越好——铝合金钎焊间隙0.05~0.15mm最佳，不锈钢则0.02~0.05mm，具体得看材料和钎料。

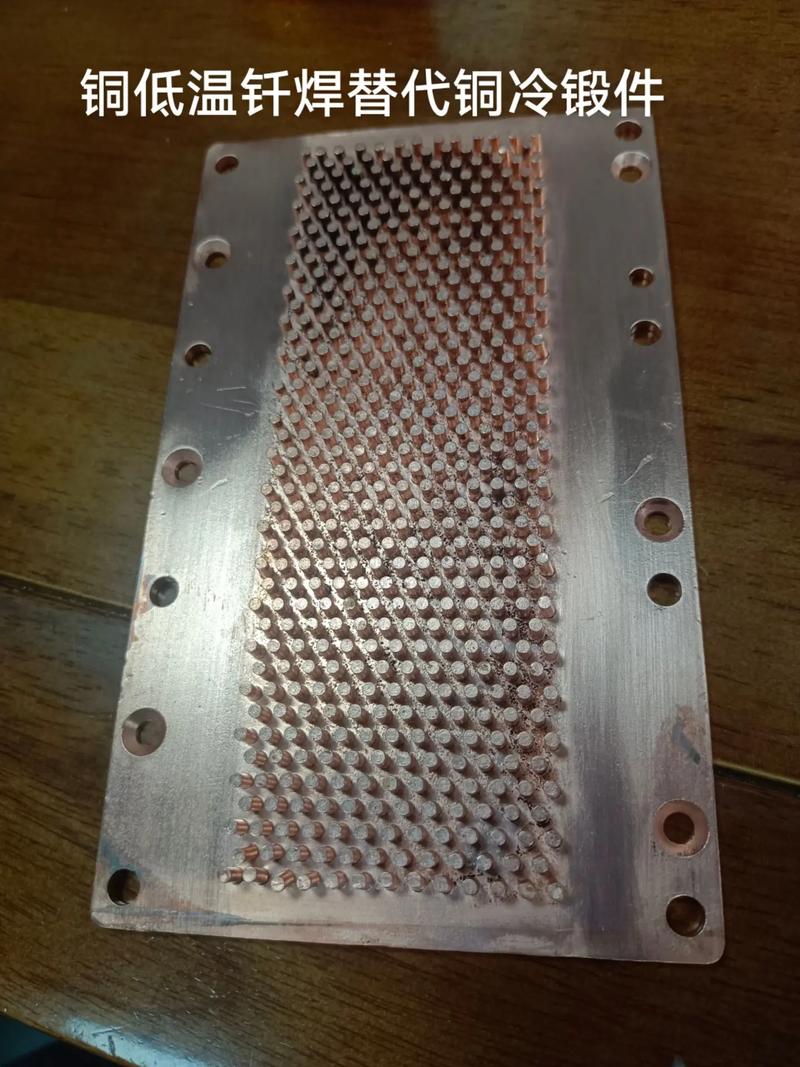

这些年，钎焊在新能源汽车领域突然火爆。电池包的液冷板、IGBT模块的散热基板，几乎全是铝钎焊。既要致密无泄漏，又要长期抗振动。我们最近调试一条真空钎焊自动线，温控精度做到±2℃，各区独立 PID 调节，产品泄漏率从千分之三降到万分之五。不得不说，装备进步推动了工艺极限。但设备好了，人的判断力反而容易退化——什么都靠机器，出了问题都不知道是设备抖动了还是原材料批次变异了。所以哪怕有再先进的钎焊设备，定期做破坏性抽检、看金相，永远是必要的。
最后啰嗦一句，钎焊真不是什么低端技术。它像一门平衡的艺术：温度、时间、气氛、间隙、表面能……哪个因素过头了都不行。我常常半夜惊醒，梦见真空炉报警。但搞定一个难焊的组合件时，那种快感，嘿，不比解一道复杂数学题差。哦对了，开头那个客户，我后来给他看了接头的微观照片，他才恍然大悟。现在成了我们的老主顾。所以说，科普，还得持续做。
干了十几年钎焊，见过太多人——包括干了好多年的焊工——对钎焊的理解还停留在‘低温焊接，粘上就行’。唉，每次听人这么讲，我都觉得钎焊工艺被严重低估了。实际上，一个钎焊点，往往决定一个复杂组件的生死。航空发动机的叶片、汽车空调的冷凝器，哪样离得开精准的钎焊？
但话说回来，钎焊确实‘玄’。温度、间隙、气氛、钎料...差一丁点儿，结果就天壤之别。最让我恼火的是网上那些八股教程，翻来覆去就是那几句，完全不谈实战里的坑。所以今天，我想用最直白的方式，把钎焊这回事儿掰开揉碎了说说——可能没那么有条理，但保证都是真刀真枪悟出来的。
钎焊和熔焊，根本不是一码事
很多人第一次看到钎焊接头，都会犯嘀咕：‘这焊缝怎么没堆高？强度够吗？’ 瞧，这就是把熔焊的标准硬套过来了。✅ 熔焊是母材局部熔化、融合并凝固，形成焊缝；钎焊呢？母材根本不熔化，只靠熔化的钎料填充接头的微小间隙，通过毛细作用铺展，再冷却形成连接。说穿了，更像是一种‘精密粘接’，但强度可不含糊——好的钎焊缝，抗剪强度能超过母材！
不过，毛细作用这玩意儿，特娇气。间隙大了，钎料填不满；间隙小了，流不进去。我刚开始做钎焊时，自信满满地把两根铜管套在一起，间隙留了0.3mm，觉得挺小。结果，银基钎料只在管口溜了一圈，里面空空如也。拆开看，钎料根本没润湿。后来才明白，铜管氧化层没清干净，对钎料来说就是一层‘保鲜膜’。💡 所以别小看表面预处理——喷砂、化学清洗、甚至用砂纸打磨的方向，都影响钎料的流动。
钎焊间隙毛细作用示意图
选对钎料和气氛，是成败关键
钎料的选择，真是个让人头秃的活。钎料不是越贵越好，也不是熔点越低越好。铝钎焊用铝硅共晶钎料，钎焊温度约600℃，刚好在母材固相线以下；而铜管钎焊常选银基钎料，熔点要匹配母材的软化点。我吃过亏：有次为了省成本，用了一种低银钎料焊紫铜接头，强度倒没问题，可耐腐蚀测试时，焊缝区疯狂点蚀——原来那款钎料里的元素与铜形成电偶，在潮湿环境里加速腐蚀。所以说，选钎料时，工况环境比强度值更重要。
气氛呢，更是玄学。普通火焰钎焊，靠钎剂去除氧化物；但在真空炉里，没有钎剂，纯粹靠高真空让氧化膜分解。唉，真空钎焊炉这个设备……说它娇贵一点不过分。炉膛一旦轻微泄漏，产品成批报废。去年我们炉子检修，换了个门密封圈，结果新密封圈硫化不完全，抽空后挥发出微量硫化物，污染了一整炉铝合金件。表面看着好好的，其实界面全是脆性化合物。教训啊！所以，真空度不是唯一的指标，气氛纯度才是灵魂。
真空钎焊炉内部加热元件
问：火焰钎焊是不是已经过时了？现在都追求真空钎焊？
答：这话对，也不对。火焰钎焊永远有市场——灵活性高，适合小批量、异形件。比如工地上的铜管接头，你总不能把整个楼拆了塞进真空炉吧？但火焰钎焊的质量极度依赖操作工手感。温度高低全凭火焰颜色，老师傅一眼能看出是亮黄还是泛白，新手可能还在烤着玩呢。真空钎焊的优势是均匀、无污染，适合大批量精密组装，比如汽车热交换器，几十个焊点一次成型。所以，没有过时的工艺，只有用错的地方。不过，火焰钎焊对环境不友好，钎剂残渣会腐蚀，现在不少企业转向氮气保护连续炉，既保留连续生产，又避免氧化——是个折中好方案。
别再迷信‘低温钎焊’这个词
别再迷信‘低温钎焊’这个词
我特别烦一些采购提要求：‘我要低温钎焊，650℃以下。’ 钎焊温度高低是相对母材而言的。铝的熔点660℃，你用600℃钎焊算高温了；钢的熔点1500℃，你用800℃都算低温。钎焊划分软硬，是按钎料液相线温度是否超过450℃。低于450℃叫软钎焊（如锡焊），高于450℃叫硬钎焊（如银焊、铜焊）。所谓‘低温’，不过是软钎焊的另一种说法，但很多人硬把硬钎焊的低温段也称作低温钎焊——概念一乱，工艺参数就可能出问题。
说到软钎焊，电子行业用得极多。但工业上的软钎焊更讲究可靠性。有次我们修一台受损的电机绕组，用锡铅钎料重新连接。虽然导通没问题，可电机运行发热后，钎料软化变形，震动导致微裂纹，没用几天就断了。后来换成高熔点软钎料（锡银铜），并加了底填充胶，才彻底解决。所以温度不是随便定的，一定要考虑服役温度。记住：钎料固相线必须高于最高工作温度，最好有30℃以上裕度。
问：钎焊接头为什么必须设计成搭接？对接不行吗？
答：理论上对接也行，但受力极差。因为钎料本身的强度一般低于母材，如果是对接，载荷全靠焊缝截面承受，很容易断裂。而搭接接头利用的是大面积剪切力，强度成倍提高。通常，搭接长度取薄板厚度的3~4倍就够了，再长也没用，应力分布不均匀。我见过新人设计，把搭接加到一个离谱的长度，以为越搭越牢，结果热变形导致间隙不均，反而没钎透。正确做法是先计算，再实测。另外，接头间隙不是越小越好——铝合金钎焊间隙0.05~0.15mm最佳，不锈钢则0.02~0.05mm，具体得看材料和钎料。
这些年，钎焊在新能源汽车领域突然火爆。电池包的液冷板、IGBT模块的散热基板，几乎全是铝钎焊。既要致密无泄漏，又要长期抗振动。我们最近调试一条真空钎焊自动线，温控精度做到±2℃，各区独立 PID 调节，产品泄漏率从千分之三降到万分之五。不得不说，装备进步推动了工艺极限。但设备好了，人的判断力反而容易退化——什么都靠机器，出了问题都不知道是设备抖动了还是原材料批次变异了。所以哪怕有再先进的钎焊设备，定期做破坏性抽检、看金相，永远是必要的。
最后啰嗦一句，钎焊真不是什么低端技术。它像一门平衡的艺术：温度、时间、气氛、间隙、表面能……哪个因素过头了都不行。我常常半夜惊醒，梦见真空炉报警。但搞定一个难焊的组合件时，那种快感，嘿，不比解一道复杂数学题差。哦对了，开头那个客户，我后来给他看了接头的微观照片，他才恍然大悟。现在成了我们的老主顾。所以说，科普，还得持续做。
