搞了十几年机械，最让我头疼的不是什么高深的算法，也不是复杂的工艺——而是一颗小小的销子。对，就是那个不起眼的圆柱体，有时候甚至只是个薄薄的钢片。但你信不信，它能让一台几十万的设备趴窝，而且往往是在你最想不到的时候。上周我们那条线又停了，就因为一个定位销——你猜怎么着？它竟然自己跑出来了，跟闹脾气似的。

圆柱定位销松动脱落设备

说实话，销连接这玩意儿，教科书上写的都太理想化了。什么过盈配合、过渡配合，听起来头头是道，实际上现场操作起来全是坑。比如那个该死的销孔，明明图纸上标的是H7，加工回来一量，圆度超差，还是椭圆形的！装配的时候敲进去，哐哐哐，表面看起来严丝合缝，设备一运转，振动起来，销子就成了拔牙一样被往外挤。所以我现在养成习惯了——新项目第一件事就是拿内径千分表复检一下关键销孔的尺寸。别太相信你的供应商。

你以为的销连接 VS 现实

很多人觉得，销嘛，不就是打个孔塞根棍子。可实际上销连接的失效模式五花八门：剪切断裂、弯曲变形、微动磨损、腐蚀……最阴险的是微动磨损。那个销子和孔壁之间因为小小的相对滑动，表面氧化层磨掉，露出的新金属又很快氧化，反反复复，最后销子细了一圈，孔大了一圈，间隙越来越大，直到突然松动，整个机构就歪了。这个问题在振动环境特别严重，比如发动机附件、机床主轴定位。有段时间我为了根治一个刀架重复定位精度问题，把圆柱销换成圆锥销，结果装拆又成了噩梦。哎，就没有两全其美吗？还真没有。

问：什么时候该用圆锥销，什么时候该用圆柱销？能互换吗？
答：千万别乱换！圆柱销主要用于定位，靠的是与孔的配合，一般是过盈或过渡，不能经常拆装，拆几次孔壁就花了，精度全完。圆锥销有1:50的锥度，自锁性好，能传递扭矩，还耐反复拆装，但它的缺点是锥孔加工麻烦，需要配铰。你要是把一个定位用的圆柱销换成圆锥销，拆几次没准那个锥孔就拉伤了，反而间隙更大。简而言之：需要常拆且传递载荷用圆锥销；永久定位或很少拆用圆柱销。不过我也见过有人把圆柱销当铰制孔螺栓用，简直胡闹，那玩意儿抗剪能力根本不够。

圆锥销与圆柱销图纸对比

安装拆卸：血和泪的教训

安装拆卸：血和泪的教训

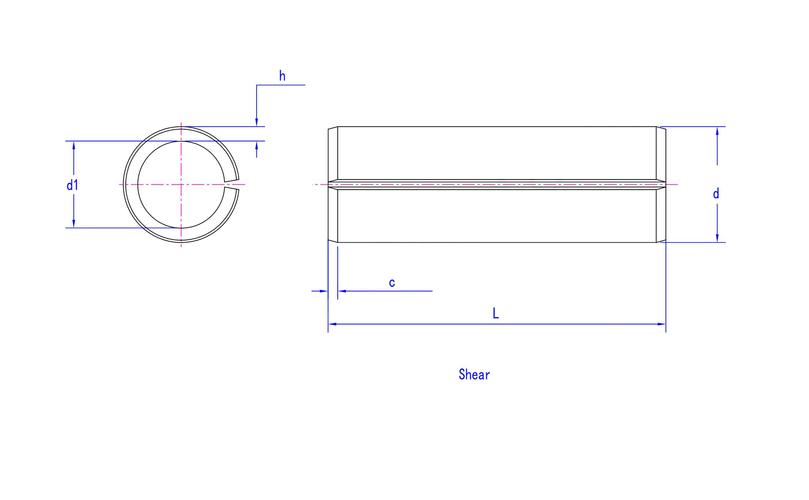

提到装销子，我就想起入行第一年，师傅让我拆一个锈死的开口销。我用锤子加冲子，敲了半小时，结果销子没出来，倒把耳朵震得嗡嗡响。后来才发现，那玩意儿根本就不是开口销，是弹性圆柱销——也叫弹簧销。这种销子带缝，有弹性，打入孔后胀紧，用来固定配合件，防止松动。拆它要用专用冲头，而且方向不能错，得从有倒角的那头打！从那以后，我工具柜里就多了整套冲子和拉拔器。哎，工具不对，功夫白费。

问：弹性圆柱销能重复使用吗？
答：理论上不能。因为它打入后已经塑性变形，拆一次弹性就差了，再装进去胀紧力不够，容易脱落。但唉，现场哪有那么讲究，有时候赶工，拆下来看看没明显损伤，又给敲回去了。结果呢？不出三个月，振动几下就跑出来了。教训啊！所以规范操作是：拆过的弹性销必须换新，除非你只是临时试机。还有，安装的时候记得抹点润滑脂，不然真锈死了更麻烦。不过有些高速旋转件不能抹，怕甩出来污染——这都得看场合。

维护与失效分析：别总怪销子

一次设备巡检，我发现传动轴上的轴端挡圈固定用的销子松了。还好发现及时，不然挡圈飞出去，整个轴就窜了，后果不堪设想。但是很多工厂从来不把销连接当成检查点。真要命！你应该把关键部位的销连接纳入PM检查清单，看看有没有凸出、松动、腐蚀痕迹。尤其是开口销，那个小尾巴容易疲劳断裂，飞机上不是有因为开口销失效导致起落架放不下来的案例吗？我们工业设备虽然不飞，但砸下来也够受的。

工业设备开口销断裂失效检查

还有一种隐蔽的失效——电化腐蚀。不锈钢销和铝合金孔座，在潮湿环境简直就是天然的电池。铝被腐蚀，销子松动，孔变大了还不好修复。这时候就要用镀镉或者锌的钢销，或者干脆用钛合金的，虽然贵点，但省心。我做过试验，同样工况下，普通钢销三个月锈蚀严重，镀锌的能用一年。别小看这个，选材不当是慢性自杀。

问：如何判断一个销连接是否还能继续使用？
答：直观检查是一方面，但定量才科学。我一般要求：销子本身不能有可见磨损台阶、裂纹或严重锈蚀；对于圆柱销，用游标卡尺测量与孔配合的直径，如果磨损超过原公差带的50%，就果断换；圆锥销看接触面积，涂红丹粉检查，接触应该不少于70%，低了说明锥孔变形，需要配铰或镶套。当然，最保险的是定期抽检，用渗透探伤看看有没有疲劳裂纹。很多厂舍不得花这个钱，等到断了再停机，损失更大。这笔账都不会算，真服了。

说到底，销连接这东西简单，但细节多。别等到出事了才想起它。下次设计的时候，想想这个地方振动大不大、要不要经常拆、环境腐蚀严不严重、载荷是纯剪切还是有点弯曲。然后多翻翻标准，GB/T 117、GB/T 879这些，里面门道多着呢。机械设计没有银弹，一个破销子就能让你明白这个道理。
