干了二十年粉末冶金，我现在听见‘烧结说白了就是烧一下’这种话，火气就压不住。是，原理不复杂——把压坯加热到基体金属熔点以下，让颗粒间发生扩散、黏结，最终变成一块能用的零件。可现实呢？你炉子稍微抖一抖，气氛露点偏了点，温度差那么三五度，出来的东西可能就报废。说实话，有时候我真觉得，烧结是门玄学。但更多时候，是一堆细节堆成的学问。

烧结温度曲线：差一度就是废品

温度，绝对是烧结的灵魂。升温速率、保温时间、冷却速度……哪个环节出错都能让你哭。举个例子，铁基零件，我们常用1120-1150℃，就这个区间，不同合金成分还要微调。有一次，一个新来的小伙子没注意，把含铜的零件按纯铁温度烧，结果铜熔了渗出表面，整炉产品全部起泡报废。那种瞬间血压飙升的感觉，真不想再经历。

升温太快？压坯里的润滑剂没时间挥发干净，就会在零件内部留下气孔。保温不够？原子扩散不充分，强度和密度都上不去。冷却阶段也别马虎，特别是那些对冷却速度敏感的材料，稍有不慎就开裂。❗现在很多厂子用真空炉，控温精度高，但成本也摆在那里。网带炉效率高，温度均匀性却是个坑……选设备这一块，后面细说。

粉末冶金烧结温度曲线示意图

我经常被问到：

问：烧结温度怎么确定？有没有公式？
答：公式？你要信那东西就完了。手册给的只是参考范围，实际得看粉末粒度、压坯密度、合金元素……我们通常做差示扫描量热法（DSC）分析，再结合收缩曲线反复试。有时候就差5℃，密度能掉0.2g/cm³。经验，堆出来的。

问：保温时间怎么定？
答：一般按壁厚算，每毫米大概几分钟。但大件不能光看壁厚，得考虑热传导的滞后。我习惯加个安全系数，1.2倍左右。别小看这几分钟，多了浪费能源，少了性能不达标——平衡点找得头疼。

气氛控制：脱碳、渗碳？有时候看命

气氛这玩意儿，比温度更玄。你是要防止氧化，还是要调整碳含量？选氢气、分解氨、还是氮氢混合？每个选择背后都是成本和风险的权衡。氢气露点要求超低，否则就等着脱碳吧。氮氢混合有时候省钱，但纯度不够，微量氧就给你颜色看。我跟你说，去年夏天那批齿轮，气氛流量调错阀门，整个批次表面脱碳0.15mm，全返工，真是一口老血。

现在好点的炉子带碳势控制，可探头得定期维护，不然数据一样骗人。有些老师傅习惯看火焰颜色判断气氛，虽然原始，但现场确实管用——毕竟电子设备也有失灵的时候。✅建议备一个便携式露点仪，不定期抽检，心里有底。

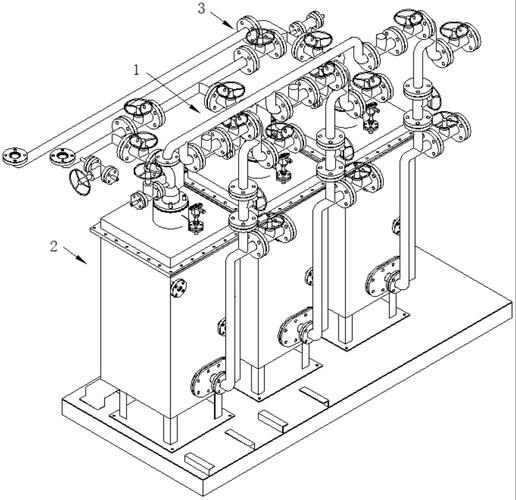

烧结炉气氛控制系统管路

问的人也不少：

问：铁基烧结件为何表面发蓝？
答：要么是出炉温度偏高碰到空气氧化了，要么是气氛露点没控制好产生水蒸气。蓝色薄氧化层嘛，影响后序电镀。我一般把冷却段气氛露点控制在-40℃以下。

问：不锈钢烧结用什么气氛？
答：纯氢或者真空！千万别用含碳气氛，会渗碳导致耐蚀性下降。这个坑我早年踩过，304烧完变‘423’，一上盐雾试验就锈，惨。

设备那些事：炉子选型与维护血泪史

设备那些事：炉子选型与维护血泪史

炉子，是烧钱还是赚钱的分水岭。真空炉烧结质量好，但投资大、生产节奏慢；网带炉连续生产，可高温下网带变形是通病——你见过半夜三点抢修网带的场面吗？我见过。推杆炉、钟罩炉、步进梁……各有各的脾气。选型错误，后期改造能折腾死人。

维护更是一本账。真空炉的密封圈几个月换一次，贵得要死；网带炉的马弗罐用久了会漏气，得定期测个泄漏率；加热元件烧断更是家常便饭。💡我的习惯：备足易损件，留一套完整的加热元件，哪怕多占点库存，半夜停机找配件，那时间成本远超零件成本。

还有，别光看设备报价。要看能耗、看维护频率。有的炉子买着便宜用着贵，天然气、氢气消耗量吓人。有些老厂改了废热回收，烧嘴效率提升不少，值得借鉴。

最近几年，MIM（金属注射成形）烧结慢慢多起来，专用的脱脂烧结一体炉，工艺窗口窄得离谱。我见过最夸张的案例，脱脂不完全，烧结时直接炸裂——炉膛清扫就花了三天。说实话，新技术需要敬畏，别总觉得‘原理一样’。

最后啰嗦一句：数据记录比什么都重要。每炉的温度曲线、气氛流量、装炉量、密度结果……没这些积累，出问题只能抓瞎。智能化当然是趋势，但基础数据不扎实，算法再牛也是虚的。

烧结啊，一辈子都在学。哪天你觉得全掌握了，八成是要出大事。
