谁说挤压简单？把一块金属坯怼进模具，硬生生挤成想要的截面——听着粗暴，实则细腻到让人抓狂。我入行那会儿，师父叼着烟，眯着眼说：“挤压嘛，三分靠设备，七分靠模具，剩下九十分看命。”现在想想，真不是开玩笑。

去年在华南一个铝型材厂，看见操作工对着刚卸下来的模具摇头——才跑了两千根料，工作带已经塌角了。氮化处理做过，表面硬度HRC64，仍然扛不住。老板在旁边骂骂咧咧，说一天修模费就上万。我不由得想起十多年前自己调试的第一套冷挤压模具：冲头断了三根，润滑油喷得满屋子都是，最后发现是退火不均匀。这些破事儿，没经历过的人根本无法想象。

挤压的本质是让金属流动。 但“流动”二字太玄乎。你得考虑材料屈服强度、摩擦系数、温度梯度、速度效应……每个变量背后都藏着魔鬼。举个简单例子：同样6063铝合金，热挤压时出口温度若从510℃掉到480℃，型材表面立马出现粗晶环，后道阳极氧化一泡药水就露馅。有些老师傅凭手感摸一下出料口的红光，就知道该不该调感应炉功率——可惜现在年轻人不兴这套了。

铝合金热挤压生产线现场温度监测

冷挤还是热挤？这是个钱包问题

冷挤压精度高啊，表面光洁得像少女的脸蛋，尺寸能卡到IT7级。但代价呢？要上大吨位压力机，模具受力动不动超过2000MPa，冲头寿命能稳在万件以上就是烧高香。记得在浙江一家汽配厂，他们把某种轿车差速器锥齿轮从热锻改冷挤，节材30%，可模具成本翻了四倍。厂长端着枸杞茶算账，最后说了句：“要是订单能超过十万套，倒也划算。”

热挤压正好相反——金属软得像橡皮泥，四五百吨的小机器就能干出大截面铝型材。可问题全出在微观组织上。有一次帮人分析铝模板挤压缺陷，在电子显微镜下看到满视野的沿晶裂纹，全是淬火冷却速度没控制好惹的祸。后面加了在线穿水装置，把出口温度精确控制在±3℃以内，才勉强稳定。说白了，热挤就是跟温度场较劲。

模具寿命这件事，永远有优化空间。 最近几年流行PVD涂层，TiAlN或CrN，不稀奇。但真正让我眼前一亮的是类似金刚石涂层（DLC）在某些铜合金冷挤模具上的应用——摩擦系数直接降到0.1以下，连润滑剂都省了。当然价格也感人，一副冲头镀膜费用顶得上普通冲头全寿命成本。要不要上？看产品附加值吧。

挤压模具表面DLC涂层微观照片

仿真软件真的靠谱吗？

仿真软件真的靠谱吗？ 十年以前设计挤压模具，基本靠经验和试错。现在呢？打开Deform或Simufact，材料模型一选，边界条件设好，模拟结果咔咔就出来。金属流线、等效应变、温度分布——漂亮得跟艺术画似的。但我总爱泼冷水：模型准不准，全靠参数调。摩擦系数你取0.2还是0.3，结果可能天差地别。去年帮一个客户搞7075铝热挤，仿真预测的挤压力是1800吨，实际干到了2100吨，差点把机器憋停。后来发现是材料本构方程里再结晶软化项设置偏大了。所以仿真有用，但不能尽信，还得结合实测迭代。比较务实的做法是：先用仿真排除明显不合理的结构，再上机膛试模，收集力-位移曲线反推修正摩擦参数——这么来回两三轮，命中率就高多了。

提到试模，想起件啼笑皆非的事。有家厂新买一台双动挤压机，带穿孔针的，生产无缝管材。第一次试车，穿孔针直接抱死退不出来，反挤力异常飙升。一群人围着机器满头大汗，最后发现是针尖冷却不足，与坯料焊住了。解决方法居然是：在穿孔前故意让针头停顿半秒，给冷却油争取时间。这种野路子经验，手册上绝对找不到。

挤压件的市场爆发点——新能源车

其实挤压工艺这几年又火了一把，全拜电动车所赐。电池包托盘、电机壳体、散热器……全是铝挤压件。某头部新能源车企的电池托盘，采用多腔薄壁铝型材，壁厚才1.5mm，但要求平面度0.3mm以内。传统挤压很难做到——挤出淬火后的弯曲变形就控不住。后来用上了在线矫直加时效炉梯度升温，才勉强达标。而且这玩意儿量大得吓人，一个月几万套，逼得挤压厂拼命提高模具寿命，恨不得24小时不停机。于是等通道挤压（ECAP）细化晶粒这类冷门技术，居然被拿出来讨论，用来做超高强铝合金的前处理。也算行业倒逼进步了。

问：冷挤压模具寿命到底怎么算？有没有公式？
答：说实话，没有通用公式。影响因素太多：材料硬度、表面处理、载荷特性、润滑条件……不过经验上，冷挤冲头寿命一般在2000到20000件之间。超过三万件就算优异。我见过一个离谱案例：冲头材料是粉末冶金ASP60，加上低温渗硫+硫氮碳共渗复合处理，挤低碳钢零件居然干了八万件才崩刃。代价是模具成本比常规高七八倍。所以寿命是个经济问题，不是技术问题。你舍得花钱，就能得到变态的寿命。

问：最近挤压技术有什么新趋势值得关注？
答：两个方向——智能监控和柔性挤压。智能监控是在模具上贴传感器（比如应变片或声发射探头），实时捕捉裂纹萌生信号，提前预警换模。现在有些德国产线已经能实现自动停机，比老师傅听声音还靠谱。柔性挤压更酷：通过可变截面模具或局部温度调控，实现同一坯料上不同壁厚、甚至截面渐变的产品。还在实验室阶段，但一旦成熟，汽车轻量化会彻底重写游戏规则。

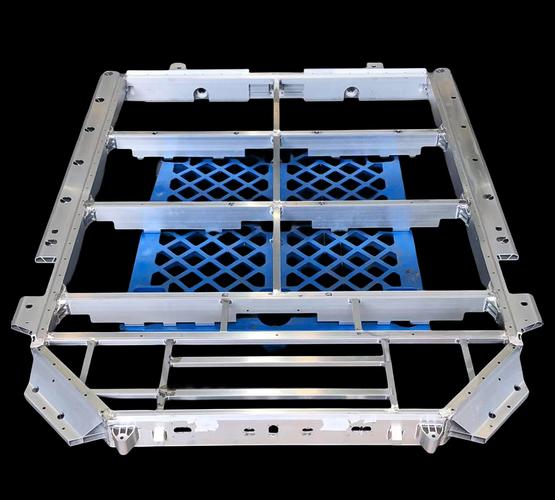

新能源车铝电池托盘多腔挤压截面 最后扯点轻松的。干挤压这行，伤模具是常有的事，可我见过的最无聊的模具失效，是某次操作工忘记开冷却水，硬把H13热作模具钢烧成了回火马氏体，表面变成蓝紫色——还觉得挺好看，拍照发了朋友圈。结果当然是模具报废。这事告诉我们：自动化再高，人的因素永远少不了。挤压工艺就是在人与材料之间反复拉扯，在一次又一次的断针、裂模、弯曲超差中，慢慢磨出一点心得。它不优雅，但足够真实。

💡 你要是也对挤压模具寿命问题头疼，不妨先从润滑和冷却着手优化——成本最低，见效最快。千万别一上来就搞涂层或者换材料，钱包受不了。
