你如果没被铸件坑过，那你肯定没在车间待够三天。我有一次——那是七八年前的事儿了——一个泵壳铸件，试压的时候直接裂成两半，水喷了一脸。当时那个心情，怎么说呢，就像你熬了一锅鸡汤结果锅漏了。后来切开一看，缩松缩得像蜂窝煤。你说气人不气人。

缺陷这东西，它跟你玩捉迷藏

铸件缺陷。谁要是说自己的工艺能百分百杜绝，我敢打赌他没浇注过几次。气孔、夹渣、缩孔、冷隔……每一个名字背后都是钱、是工时、是甲方拍过来的桌子。尤其是大型铸钢件，壁厚差那么大，凝固的时候温度场能乱成一锅粥。我们用模拟软件 simulation 跑过无数次，实际出来还是会有偏差。有一次，一个轮机座铸件，NDT 过了，精加工的时候在关键受力位置冒出来一个内裂纹——藏在皮下 5mm 处。超声波探伤都没发现，因为正好和底面回波混在一起。最后只能用非常规的爬波探头反复比对，才揪出来。说实话，那一刻我后背是凉的。

但也不是没乐子。记得有回，一个老外监造盯着我们的熔模铸造蜡模组装线，一脸困惑地问：“你们这个，是不是和做珠宝一样？” 我差点没憋住——某种程度上，确实一样，只不过我们的“戒指”最后要扛几百兆帕压力。

工艺的选择：没有银弹

你选什么工艺？砂型铸造？便宜、灵活、啥都能做，但表面糙，尺寸公差松。消失模？几何自由度高，可容易产生碳缺陷和皱皮。陶瓷型铸造精度上去了，成本也上天了。离心铸造倒是能把细长的管件做得近乎完美，但批量小的话模具费让你想哭。所以每次跟客户聊，我都得先问：你要多少件？多大的件？什么材料？受力状态？——然后才能决定往哪条路上领。没有银弹，只有妥协。

说到材料，球墨铸铁真是个好东西。强度接近钢，吸振性好，还便宜。但它的铸造窗口比灰铸铁窄得多，孕育衰退一出现，石墨球化率直接崩给你看。我们车间有次为了赶工期，铁水包转运时间超了，结果整包铁水球化级别从 2 级掉到 5 级，全部报废。那天熔炼班长脸都绿了，我倒是觉得很幽默——千分之一的镍钼合金救不了三分钟的延误。

大型铸件凝固过程裂纹缺陷截面

谁在逼着我们往极致里走

航空航天那帮人，从来不知道什么叫做“差不多”。他们拿过来的图纸，壁厚最薄处 0.8mm，还要 III 类铸件标准，内部不允许任何可见疏松。一开始我们工艺部的人都在骂：这他妈是铸造能干的活？后来还是硬着头皮上——用真空熔炼+细晶铸造，浇注温度卡到 ±3°C，型壳预热精确到 5°C 区间。出品率低得可怜，但总算交付了。客户验收时说的一句“可以”，比喝十杯咖啡都提神。

💡 但有些时候，问题根本不在技术上。有一回，一批铝合金铸件的针孔度超标，我们查了除气、查了熔炼温度、查了模具温度，都妥妥的。最后发现是铝锭本身含氢量偏高，而且储存环境湿度大，铝锭表面氧化膜厚。也就是从源头就带了隐患。你猜怎么着？供应商换了供货批次，一切正常。气人不？但这就是工业。每个环节都是盲盒，你得学会开盒之前念经——不是玄学，是经验。

实际技术问答（因为有人真的问过）

问：铸件出现皮下气孔，到底是因为脱氧不良还是型砂水分太高？怎么一次性根除？

答：根除？根除是不存在的。但能压到一个可以接受的水平。皮下气孔的成因往往是一组因素耦合。钢水脱氧不够，或者出钢时二次氧化，这是一方面。型砂含水量高、透气性差，或者涂料未干透，这是另一方面。我们现在的做法是：钢水用铝终脱氧之后，再加一点钙硅合金进行微合金化处理，改善夹杂物形态；型砂方面，严格控制水分在 3.2%~4.0%（随季节调整），并且每批次测透气性。但最关键的一步是：浇注系统设计时，把内浇道做成切向引入，让铁水旋转着进型腔，这样能把渣和气往中心带，然后通过暗冒口浮出去。这招是从一个老工程师那里学来的，书上没写那么细。

问：我们想尝试蠕墨铸铁代替灰铸铁做发动机缸体，可铸造性能不好把握，能分享点实操经验不？

答：蠕墨铸铁确实是个磨人的小妖精。它对含硫量和镁残留极度敏感，处理窗口窄得让人想砸炉子。我们一般是先用稀土镁合金做蠕化处理，然后立刻用含硫的孕育剂进行后孕育——这个动作很关键，它能“毒化”掉一部分球化效果，让石墨从球状变成蠕虫状。但计量必须精准到克，还要根据原铁水硫含量实时调整。另外浇注时间必须短，超过临界值就开始衰退。车间里专门挂了一个倒计时器，铃响之前没浇完的直接判废。就这，还经常心惊肉跳。但蠕铁件做出来确实漂亮，减重又降噪，值了。

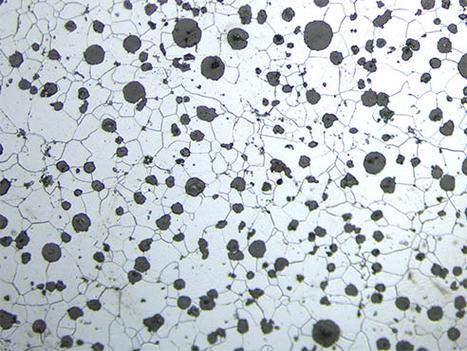

蠕墨铸铁石墨形态显微镜照片

最后想说的是，铸件这行，干久了真会上瘾。你看着火红的铁水灌进地坑，然后从砂里扒出一个灰不溜秋的疙瘩，再经过切割、打磨、热处理，变成一个闪闪发亮的零件——这样的魔法每天都在上演。虽然魔法经常失败，但每一次失败都让你更接近下一次的成功。铸造不就是这样么，在控制与失控的边缘跳舞。
