说实话，干注塑这行，没被缺陷折磨过都不好意思说自己上过机。我入行十五年，半夜被叫起来处理问题少说几十次。缩水、飞边、熔接痕、气泡、银纹……这些词听着就让人血压升高。但话说回来，见得多了，也就摸清它们脾气了。今天不按套路来，想到哪说到哪，聊聊几个让我掉过坑的注塑件缺陷。

缩水：藏在厚壁里的“坑”

缩水这东西，专挑厚壁处下手。表面凹下去一块，像被谁按了一下。原因？冷却收缩不均——厚处外层先凝固，内部还在收缩，就把表面拉进去了。原则很简单：控制收缩。但执行起来全看经验。

有次我打一个ABS的壳件，壁厚突变处缩得一塌糊涂。模温提了、保压加了，还是不行。最后发现浇口太小，填充不到位。换成扇形浇口，加大保压时间，齐活。所以别光盯着工艺参数，模具设计才是根儿。✅ 小贴士：局部壁厚尽量均匀，实在避不开就设加强筋过渡。还有，保压切换点设得准不准，直接影响补缩效果。我习惯用重量法找切换点，比时间法靠谱。

注塑件缩水缺陷实物图

飞边：合模线突起的“薄片”

飞边就是塑料挤进模具缝隙，冷却后多出的薄片。模具老化、锁模力不足、注塑压力过高都可能导致。我有次用了台旧机打PA66，飞边修得我怀疑人生。后来换了套新模，分型面重新研配，立刻清爽。

不过有时候，飞边也能暴露工艺问题。比如熔体温度太高，流动性太好，压力一顶就钻缝。❗ 千万别想着用飞边来偷懒调机——那叫恶性循环。模具间隙才是根本。但话说回来，有些材料本身就爱飞边，比如 LCP，你拿它没办法。设计时就得把排气槽深度控制在0.02mm以内，宁深勿浅？不，是宁浅勿深。

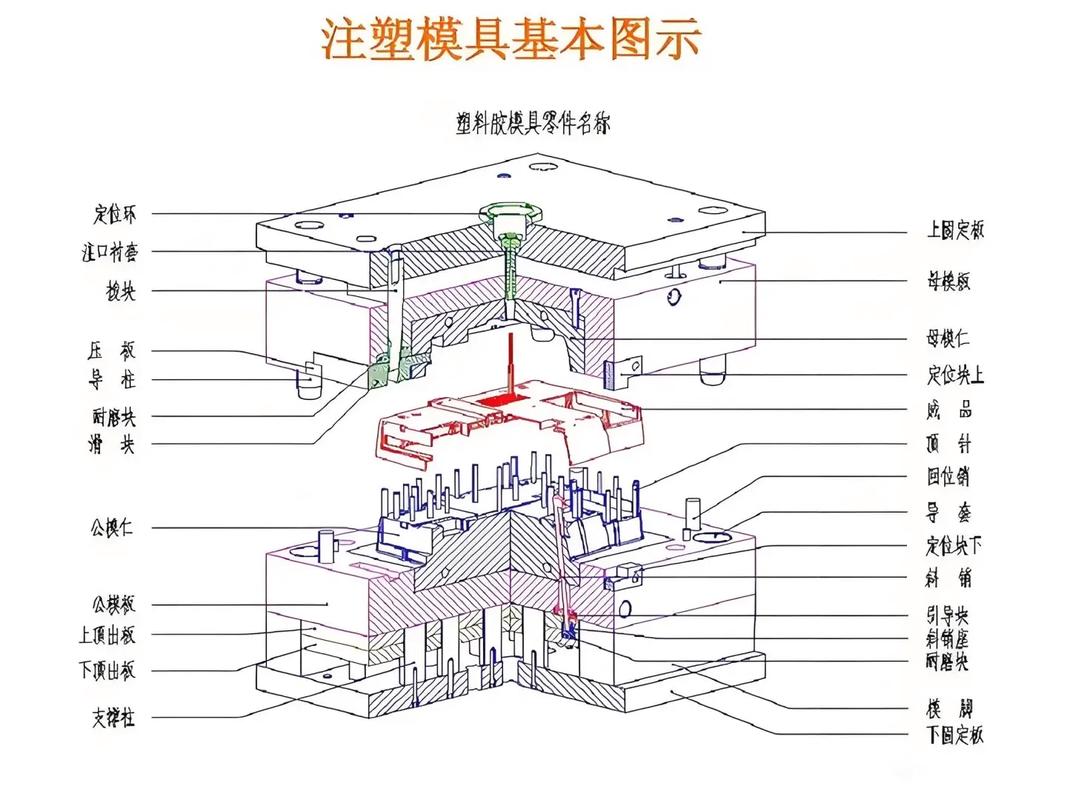

注塑模具飞边形成原因示意图

熔接痕：强度杀手

熔接痕是两股料流汇合时没完全融合的线。外观上可能就一条细纹，但力学性能断崖下降。我做POM齿轮吃过亏，客户装上去一转就裂，退货不说，还搭顿饭钱。后来学乖了：改浇口位置让汇合角≥135°，模温提高20℃，排气槽加深0.02mm。现在打类似件，先模拟熔接痕位置，模流分析不能省。

💡 一个野路子：有时加个溢料槽，把熔接痕赶到非关键区域，省心。不过，我还是得念叨一句：模温！模温不够，熔接痕永远别想消干净。记得打一个PC/ABS的仪表壳，模温从80提到100，熔接痕立马淡了百分之七十。

气泡：透明件的噩梦

气泡有两种：困气和真空泡。困气就是模具排气不良，空气被包在料流里，形成小气泡，常见于角落。真空泡是内部收缩产生的真空孔洞，往往在厚壁中心。我处理过一个亚克力灯罩，气泡密得像星星。试了各种办法：降注射速度、加背压、改浇口...最后发现，料筒烘干不够？不对，是模具排气槽被积碳堵死了。拆模清洗，世界清净了。所以定期清模很重要。对了，透明件还有一招：适当增加背压，让料更实，能挤掉空气。

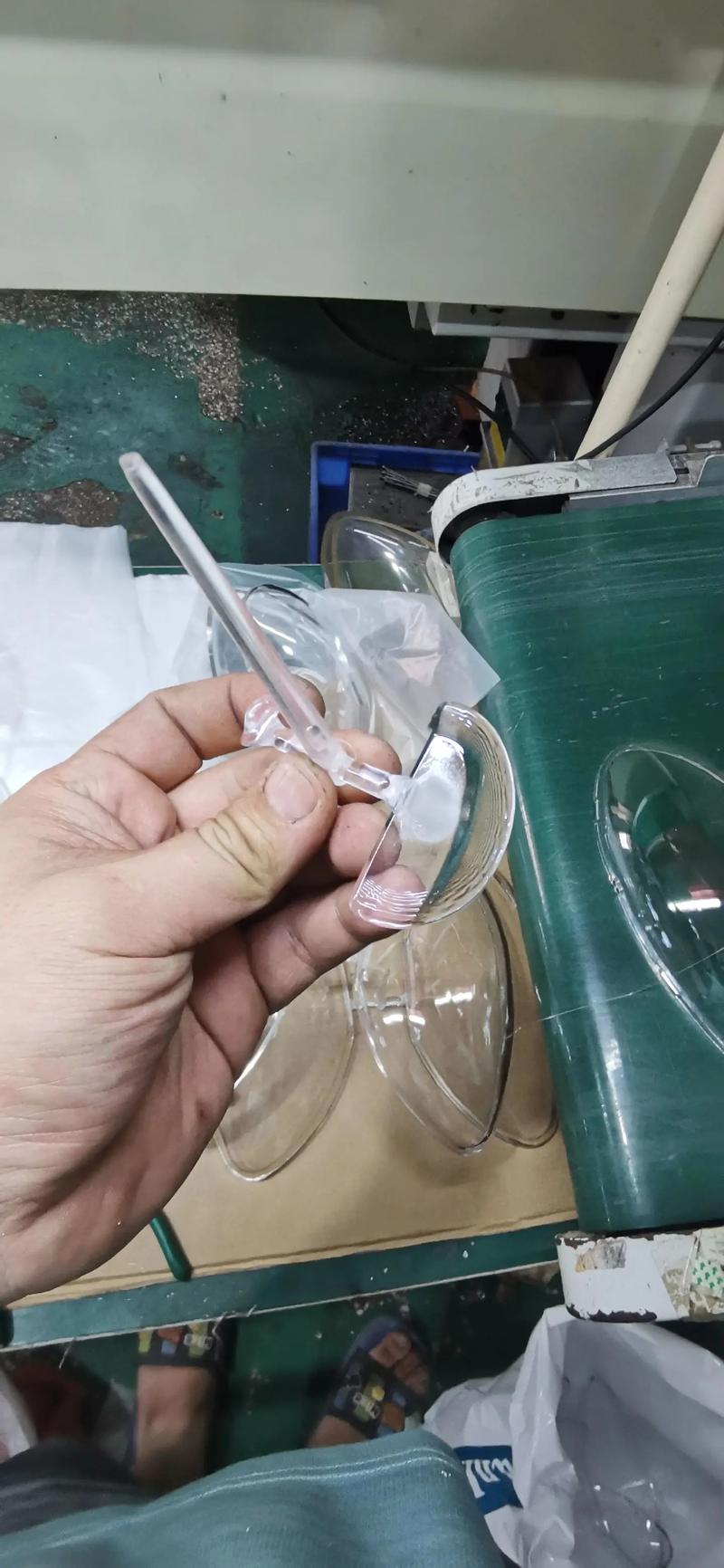

透明注塑件气泡缺陷特写

---

问：注塑件表面出现银纹，怎么回事？

答：银纹一般是水分或降解气体造成的。料没烘干？回料掺多了？排查下。如果是透明PC，湿度超过0.02%就危险。另外螺杆转速太高也会引入空气，调慢点试试。还有个隐蔽原因：料筒温度设定不匹配，导致局部过热分解。我碰到过，加料段温度设太高，材料进去就软了，螺杆吃料时卷气。降个10℃就消了。再说个冷知识：模具脱模剂喷多了也出银纹……别问我怎么知道的。

问：怎么快速判断缺陷是材料还是工艺问题？

答：拿不准的时候，换一批新料试几模。缺陷消失——材料背锅；还在——调工艺。再不行，就该查模具了。⚠️ 但注意，有些材料天生收缩率大，比如PP，缩水严重，就得接受并调整设计。还有，材料批次间差异也坑人。有次换了个牌号，熔指差了好多，参数全要重调。所以进料检验不能走过场。

说到底，注塑件缺陷是系统工程。我见过太多人死磕参数，却忽略模具温度均匀性、冷却水道堵塞这些“小事”。几个月前我还遇到个怪事：啤件尺寸忽大忽小，最后发现是模温机水路结垢，温差偏了3℃。清洗后立刻稳定。所以啊，定期保养比临时抱佛脚管用十倍。这次就聊到这，下次有空侃侃注塑件的黑点、烧焦、翘曲。有同感的同行，评论区握个爪。
