说实话，干这行十几年，冲压件这三个字，听着普通，里头门道能淹死人。前几天还有客户打电话骂人，说我们给的件公差超了——结果他自己图纸标错了！唉，这行就这样，永远在背锅和甩锅之间反复横跳。

但回头想想，冲压件真的无处不在。你手边的手机壳、汽车门板、冰箱背板...全是冲出来的。冲压，说白了就是靠压力机和模具给金属板料“整容”。可这“整容”不好干啊！材料、模具、设备、润滑，哪一环掉链子，出来的件就是废铁。

选材：不是越硬越好，也不是越软越安全

新手最爱问：我该用什么材料？不锈钢？铝合金？——这问法就错了。实话实说，材料选型是冲压件的命根子。你让我推荐，我肯定先问你：这件干啥用？受力吗？焊接吗？做表面处理不？

比如普通低碳钢，便宜好冲，但强度低。如果你要个支架类的东西，Q235就挺合适，但注意它回弹厉害。不锈钢呢？304看着漂亮，冲起来黏得要死，不搞氮化处理，模具三天就拉毛。还有现在的高强钢，减重神器，汽车厂最爱，但开裂风险高得离谱——我们去年一个单子，DP980的B柱加强板，试模试了两个月，最后还是调了润滑参数才过关。💡

所以别迷信材料手册，实验室数据跟车间实际差远了。最好的办法：先打样，实测，再批量。否则赔得底裤都不剩。

模具：冲压的灵魂，也是最烧钱的坑

模具啊，一提起就心疼。一套精密连续模，几十万上百万，维护不好，分分钟报废。我见过有厂子里模具撞得稀巴烂，就因为一根复位杆断了。😡

设计阶段就得想清楚：冲裁间隙放多少？太大毛刺，太小裂口，还蹦刃。我习惯根据材料厚度的百分比来，薄料取小值，厚料适当放大，但双面间隙留得不均匀，直接歪着切，模具偏载，寿命短一半。还有导向装置，滚珠导柱要定期检查，松了赶紧换。

最近挺火的伺服压力机，能调行程曲线，对深拉深件特别友好，减少起皱。不过话又说回来，不是所有厂都玩得起，一台几百吨的伺服冲床，够买两台普通曲柄冲床了。❗

问：我厂做的冲压件总有毛刺，换新模具也就好一会儿，怎么回事？

答：多半是模具磨损或者间隙不对。别光换模具，检查一下冲头和凹模的刃口，用放大镜看，有细微崩口就得磨。另外材料本身，比如热轧板有氧化皮，加快磨损。试试在冲压前加个矫平去氧化皮的工序，再涂点高粘度拉伸油，能延长模具寿命。还有，你们多久磨一次刃？别等毛刺大了才磨，制定个定期保养计划，比如冲10万次必须研磨。

另外，现在有些厂用硬质合金镶块，贵是贵，但冲个百八十万次不用修，算总账反而便宜。我们给家电客户做的不锈钢内桶，就是镶的硬质合金，三年没换。💪

工艺：细节决定成败，不是鸡汤，是血泪

冲压工艺千变万化，单冲、复合、连续...选错了，浪费材料不说，效率掉一半。最近我们接了个电机壳的活，本来客户想用复合模，结果分析后发现孔太近壁，强度不够，硬着头皮改成连续模，加了空步，才稳住。

说到拉深，新手噩梦。起皱、破裂、回弹，三座大山。压边力调不好，法兰边就皱得像老太太的脸；压边力太大了，底部又裂。我一般先算个理论值，然后上机微调，边调边看，经验比公式重要。还有一个关键：润滑——别小看润滑油，选错了，拉伤直接废品。我们现在用高分子水性润滑剂，比传统油好用，好清洗，环保也不愁。

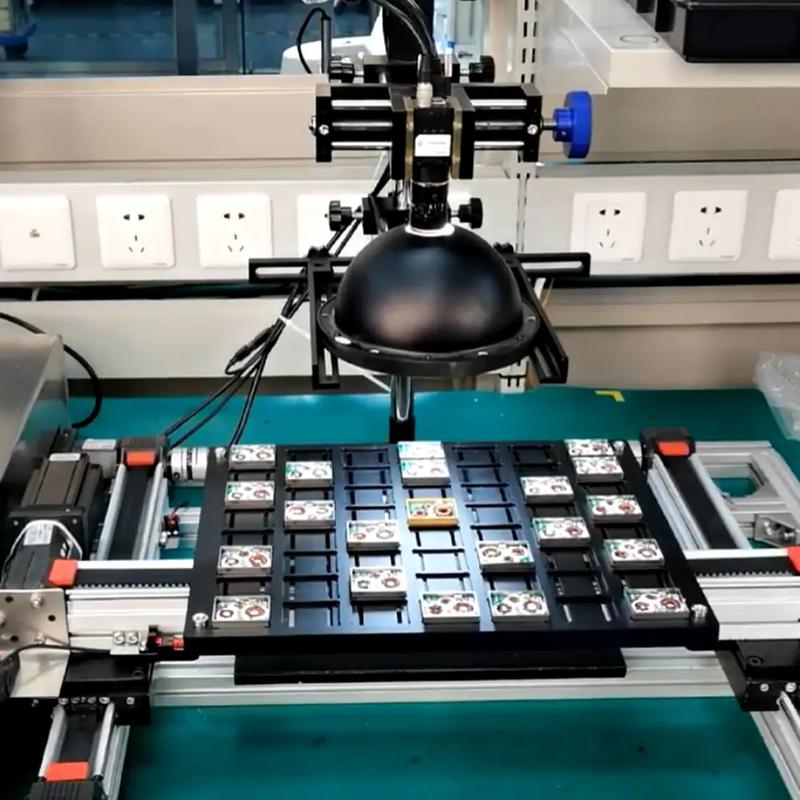

智能化这块，现在好多厂上在线视觉检测，冲一片拍一片，尺寸超差实时报警。我们车间去年装了一套，开始工人抵触，后来发现不用自己一个个量了，天天说真香。✅

问：冲压件表面有划痕，没破但客户不收，怎么解决？

答：划痕多半是模具里有铁屑或者传送带刮的。先清模具，用气枪吹，再拿油石蹭一蹭型面。传送带换成软材质的，比如聚氨酯。还有个容易忽略的，就是操作工的手套，磨破了露出指甲，划伤件。别笑，真事。管理要细，手套定期换。

再提一嘴，现在不是都喊轻量化嘛，铝板冲压多起来了。铝板软，好冲，但粘模严重，得用专用冲压油，还要注意时效硬化——某些铝合金冲完后放几天自己变硬，影响后续弯曲。坑是一个接一个。😓

最后，别只盯着价格。找冲压件供应商，看他有没有模拟仿真能力，AutoForm或者Dynaform会不会用。能帮你提前规避开裂，省的不是一点点。好了，啰嗦这么多，都是血汗钱砸出来的经验，希望对你有用。这行水太深，一时半会说不完，等有空再聊别的。
