干热处理这行快二十年，见过太多老板拍脑袋买炉子，最后要么温度上不去，要么能耗高得吓人。 说实话，热处理炉这东西，选对了是印钞机，选错了就是无底洞。 今天不聊虚的，就掰扯掰扯那些厂家不会告诉你的大实话。

选型踩坑：只看价格？等着哭吧

前阵子有个朋友找我吐槽，他图便宜买了台小厂的台车炉，结果炉温均匀性差到离谱，一批模具淬出来，有的地方硬度不够，有的直接开裂。 废品率干到15%！ 他那个懊恼啊——省下来的设备钱，几个月就在废品和返工里赔光了。 热处理炉台车炉内部工件摆放场景 所以，选炉子第一步，不是比价，是搞清楚你要处理什么活儿。 工件材质、尺寸、批量、工艺曲线……这些才是硬杠杠。 比如你做大型锻件，那台车式或者井式炉跑不掉；搞薄壁件或者精密齿轮，就得考虑多用炉或者真空炉，炉温均匀性必须控制在±5℃以内。 好多厂家标称±5℃，实际用九点测温一测，角落和门口温差能到20℃——这你敢信？ 炉衬材料也是个大坑。 传统耐火砖升温慢、蓄热多，你一天开一炉，光预热就耗掉半天电。 现在都是陶瓷纤维模块，轻质、绝热好，升温快降温也快，特别适合间歇式生产。 但有些黑心厂子用回收纤维，密度不够，没用两年就粉化脱落，保温性能断崖式下跌。 问：热处理炉的加热元件选金属的还是碳化硅的？
答：这个得看炉型和温度。 1100℃以下，用电阻丝或者带材没问题，成本低好更换；超过1200℃，就得硅碳棒或者硅钼棒。 但有些工况，比如碳势较高的可控气氛炉，金属炉丝容易渗碳脆断，这时候就得用辐射管，把电热丝封在耐热钢管里。 有个小技巧——买辐射管一定问清楚壁厚，有些厂家偷工减料，寿命能差一年。

节能搞不好，利润全吃掉

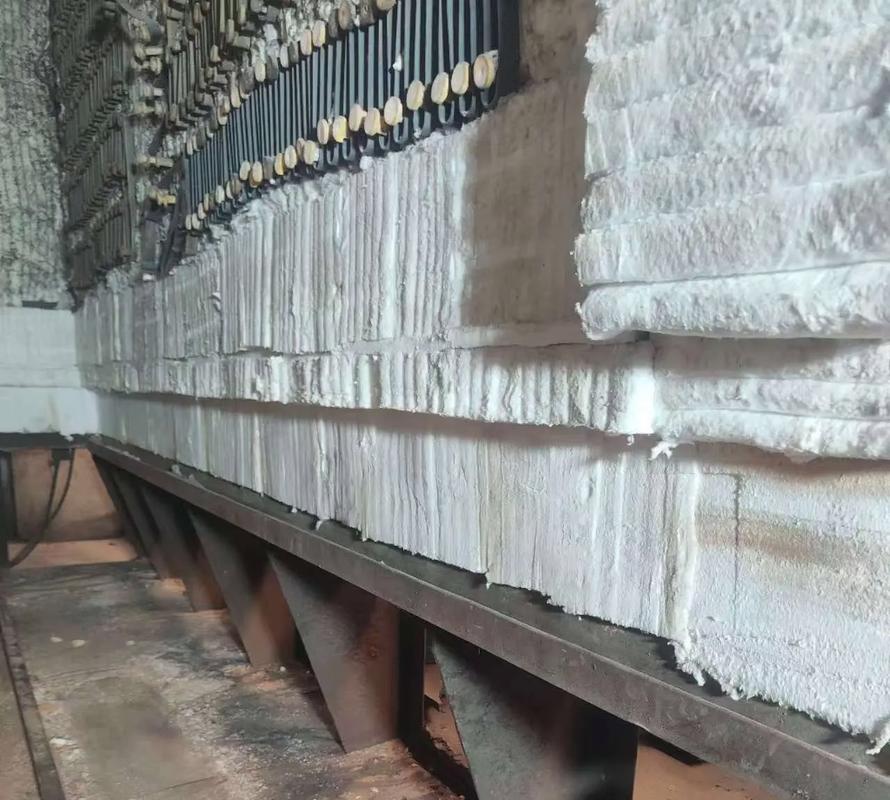

工业电费涨成什么样了？ 热处理又是耗电大户。 我见过一个厂，老式箱式炉，保温层都酥了，炉门密封条老化变形，热量呼呼往外冒，车间夏天跟蒸笼一样。 操作工受不了，把炉门开条缝散热——得，更费电了。 这种炉子，热效率能有15%就烧高香了。 工业热处理炉陶瓷纤维炉衬施工场景 改造其实不复杂。 换个全纤维炉衬，再在炉口加个气幕密封，最高能省电30%。 别小看炉门密封，那是热量流失的主通道。 还有个狠招——蓄热式燃烧系统，用在燃气炉上，利用烟气余热预热助燃空气，排烟温度从七八百降到一百多，直接省气20%以上。 就是投资大点，适合24小时连轴转的大炉子。 控温系统也值得升级。 很多老炉子还在用接触器，通断式控温，温度冲顶再回落，一上一下就是浪费。 换成可控硅（SCR）或者固态继电器，配合PID调节，实现连续功率输出，温度波动能压在±1℃以内，不光省电，工件质量还稳。 现在更先进的是智能仪表+触摸屏，可以把工艺曲线分段编程，自动运行，夜里不用留人。 问：我们炉子用了快十年，想改造成本怕太高，直接换新的是不是更划算？
答：这得算细账。 一般炉子外壳、炉架能用很久，主要老化的是保温层、加热元件和控制系统。 如果炉壳没严重变形，建议局部改造：重铺全纤维炉衬，换带材或辐射管，加装SCR控温和PLC系统，总成本大概只有新炉子的40%-60%，节能效果却能达标。 如果炉壳都锈穿了，或者你想彻底换炉型（比如从周期炉换成连续炉），那就别犹豫，买新的。 注意！ 换新炉一定要匹配产能，炉子太大“大马拉小车”也是个坑，空炉损耗惊人。

智能化不是噱头，是真能帮你盯着

智能化不是噱头，是真能帮你盯着 去年去长三角一家汽车零部件厂，他们上了套热处理炉群控系统，十几台炉子数据全上云。 坐在办公室就能看到每台炉的实时温度、碳势、风机电流，异常自动报警。 更绝的是，这套系统根据电价波峰波谷，自动安排升温保温时间段，一年光电费省出一台轿车的钱。 数字孪生也开始在热处理上用了。 新炉子调试的时候，先在虚拟模型里跑一遍工艺，找到最佳装炉方式和升温斜率，避免反复试错。 说实话，这东西对中小厂有点超前，但大厂已经尝到甜头了。 不过话又说回来，再智能的设备也得靠人。 热处理是“黑箱”工艺，看不见摸不着，老师傅的经验仍旧值钱——比如听声音判断风叶是否平衡，看火焰颜色知道气氛是否正常。 最好的状态是，老法师的经验+新系统的数据，结合起来。 最后啰嗦一句：买热处理炉，别只盯着技术参数。 售后响应速度、配件供应、厂家能存活多久，这些才是长期省心的关键。 见过太多小炉子厂，卖了设备就没影了，留下一个电话打不通的尴尬。 选个靠谱的品牌，哪怕贵一点，值。
