干了快二十年冶金设备，连铸这事儿，能说的简直太多了。去年去一家钢厂改造老连铸机，中包车开到一半突然卡死——当时那叫一个骂娘。但干这行，谁没被突发状况折磨过？

连铸机整体生产线俯拍照

说实话，现在外边人看连铸，觉得不就是把钢水倒进模子里拉出来吗？太天真。就拿结晶器来说，这一关过不好，后面全是废品。振动参数偏个几赫兹，保护渣渣耗量就不对路，坯壳传热一乱，纵裂、凹陷全来了。

有个经典段子：某厂工艺员信誓旦旦说参数绝对没动，结果我上操作台一看历史曲线——振频居然被人从 120cpm 改成了 150！问了一圈没人认。最后调监控，夜班一个新员工嫌坯子拉得慢，自己上网查了篇野鸡论文就给改了。😤 这种事儿，你敢信？

智能连铸到底智能在哪儿？

现在嚷嚷工业4.0，连铸产线也纷纷贴上了“智能”标签。但大部分就是加几个传感器，装块大屏显示一下温度曲线，就敢叫智能了？在我看来——差得远。

连铸机结晶器液面自动控制系统界面

真正的智能化连铸，至少得有三层底气：一是动态二次冷却模型，能根据拉速、过热度实时计算各个冷却区水量；二是漏钢预报系统，热电偶阵列毫秒级捕捉坯壳粘结信号，自动降速甚至停浇；三是质量跟踪闭环，每一米铸坯的冶金长度、鼓肚量、矫直温度都能追溯。电磁搅拌和轻压下也得智能协同——以前全靠工艺员拍脑袋，现在模型自己算中心偏析等级，自动调整压下辊缝。

我们团队 21 年开始在某 200mm 板坯连铸机上试全流程自优化软件，半年良品率从 97.4% 蹭到 99.1%。就这 1.7 个百分点，车间主任高兴得请了好几顿烧烤。但说实话，前期调试的坑，踩得脚都麻了。

💡一个冷知识：很多人以为智能连铸就是堆设备，其实最大的难点在数据治理。传感器产出的时序数据脏得要命，丢包、跳变、时钟不同步，模型上去就崩。那段时间天天和IT部门吵架。

QA：连铸现场最头疼的拦路虎

问：连铸漏钢到底能不能彻底避免？

答：理论上有可能，实操上难于登天。漏钢本质是坯壳在结晶器下方某处破裂，钢水流出。虽然热电偶监控技术挺成熟了，但偶尔还是会漏，尤其包晶钢、高拉速工况。18 年我们一条产线一星期漏了三次，那酸爽……后来发现是保护渣厂家悄悄换了原料，液渣层厚度变了 1mm 不到！所以，能极大降低，但彻底杜绝——需要全链条零意外，太难。

问：方坯和板坯连铸机，哪个更难搞？

答：这就像问炒菜和蒸馒头哪个难。方坯更讲究结晶器锥度和振动匹配，角部裂纹麻烦；板坯则重心在内外部质量同时控，鼓肚、中心偏析必须靠扇形段的精度和轻压下技术。个人体会是，板坯系统更复杂，但方坯对操作细节更敏感。比如浸入式水口对中，方坯差 5mm 流场就歪得明显，板坯容错率高些。

改造还是报废？老连铸机的重生之路

不是每家厂都能上新机，尤其现在行情波动大，老板们更愿意修修补补。比如更换振动装置，把机械振动改成液压非正弦振动，负滑脱时间可控，铸坯表面质量立竿见影。再如升级动态轻压下系统，以前老机器大多是固定辊缝，现在改成分段驱动的智能扇形段，投资不大但内部质量改善显著。

❗但注意！改造前一定做好刚性测试。有次我们把一台 90 年代国产连铸机的拉矫机全换了，结果安装时发现底座变形超过 2mm，新旧设备接口对不上，现场焊了三天钢板垫片才搞定——工期硬生生拖两周。

还有些稀奇古怪的问题，比如某厂连铸辊子总是异常磨损，查了三个月才发现是喷淋水喷嘴被水垢堵了一半，冷却不均导致辊面热疲劳。安装个自动反冲洗过滤器就解决了。

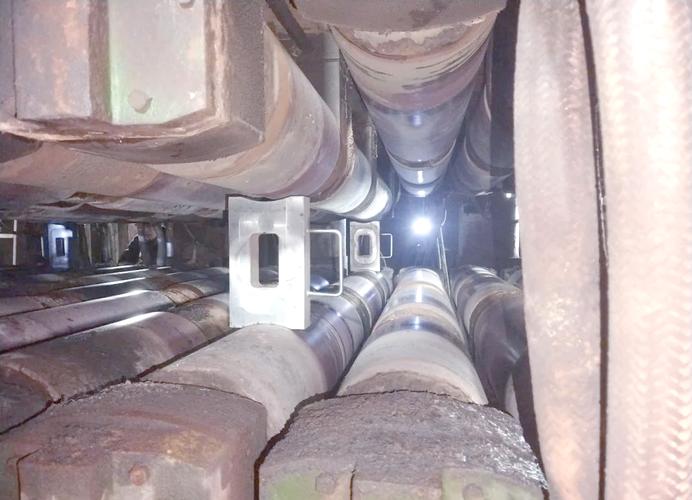

连铸扇形段辊列磨损对比图

可以说，搞连铸越久，越敬畏那近 1600℃ 的钢水。它才不管你是传感器还是AI，稍有不妥就让你见红。但又着迷于这种硬核的掌控感——当一列列铸坯平稳拉出，火焰切割机精准下刀，感觉一切都在掌握。

下一步？连铸数字孪生已经在了，但大多数还停留在三维动画演示阶段。实时数据耦合物理模型，准确推演未来二十分钟坯壳温度场？这才是值得熬夜去攻克的关。

行了，凌晨三点，又该去中控看新一轮调参效果了。祝大家的产线都能消停点儿。
