上周去江苏江阴的一家锻造厂蹲了三天，脚边堆着刚出炉的、还带着氧化皮的风电主轴锻件，热浪扑脸的瞬间，突然就懂了为啥那些动辄上亿的装备，死咬着锻件不肯换铸件。

很多人对锻件的认知，还停留在老电影里铁匠铺抡锤子打菜刀的阶段。真不是。

你以为的“锻打一下”，其实是给金属“换骨”

把一块重几十吨的铸锭烧到1200度左右，表面亮得晃眼，送进万吨压力机下面，一压就是几十厘米的变形量。这过程不是为了把铁块压成想要的形状，是要把铸锭内部天生带的疏松组织、微小气孔、粗大的树枝状晶体全部焊合、打碎，让金属的晶粒变细，最终形成顺着锻件轮廓走的连续金属纤维流线。

大型自由锻锤操作现场锻打高温钢锭

说真的，很多做采购的新人刚入行，总觉得铸件和锻件外观差不离，凭啥锻件贵30%-150%？真等装到设备上，三个月就出现疲劳裂纹，拆下来换的时候哭都来不及。

金属这东西很实在。没有连续的纤维托着，它的强度就是脆的。就像你捏一把散沙子，和把沙子压成实心砖，同样的原料，能扛的力天差地别。

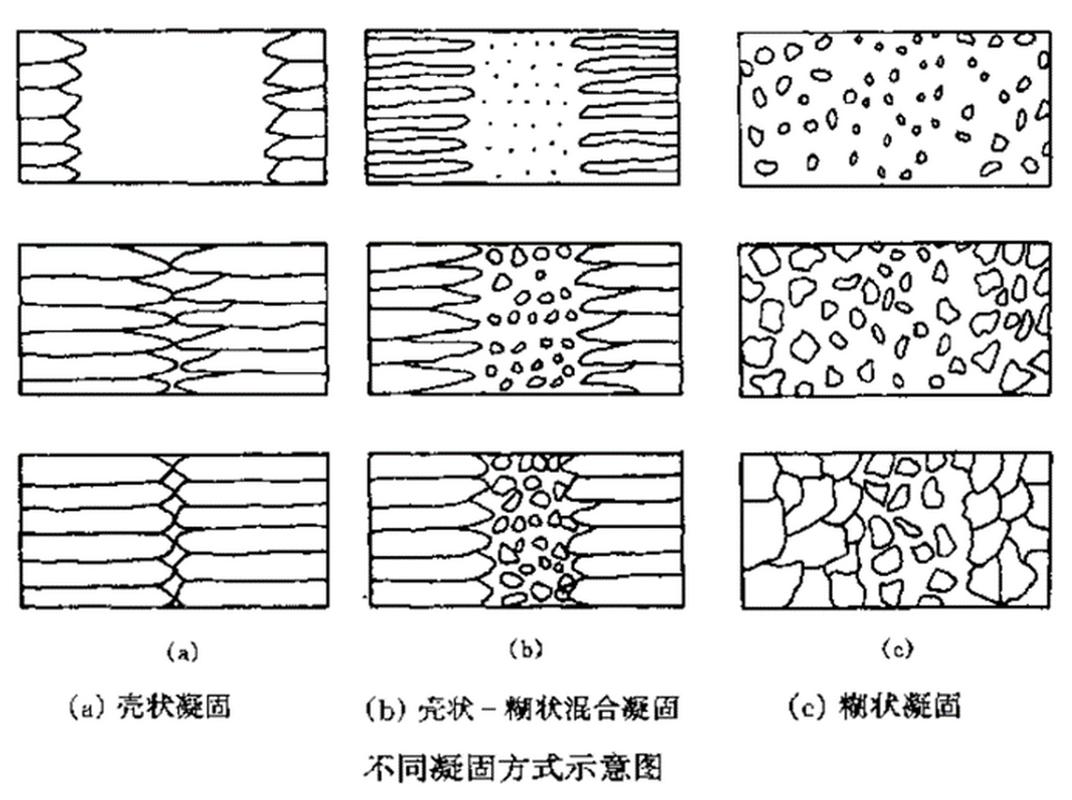

锻件与铸件金属显微组织对比示意图

问：同材质的锻件和铸件，抗拉强度真的差很多吗？

答：别扯那些虚的，拿最常用的42CrMo钢举例，铸件的抗拉强度一般在750MPa上下，同材质的调质锻件，能稳定摸到1080MPa，冲击功更是能差出一倍。说白了，就是金属内部的“筋骨”被打顺了，不会一受力就沿着疏松的缝隙崩开。

现在的锻件，早就不是“越重越好”的老黄历了

搁十年前，行业里比的是谁能做更重的锻件，谁能把直径做的更大。现在不一样了。

海上风电的整机厂商现在给锻件厂提的要求，是同等承载能力下，重量减15%，疲劳寿命提2倍。为啥？海上的风机装在几十米高的塔筒上，每多一公斤重量，塔筒、基础的成本都要跟着涨，而且风机要在海上扛25年的大风载荷，一旦锻件出问题，派船去修的成本够买半套新设备。

现在的大锻件生产，从钢锭冶炼阶段就开始控了。要用电渣重熔把钢水里的夹杂物全部去掉，锻打的每一步变形量都要提前用有限元算好，打完了还要做全截面的超声探伤，不允许有超过φ2mm的内部缺陷。

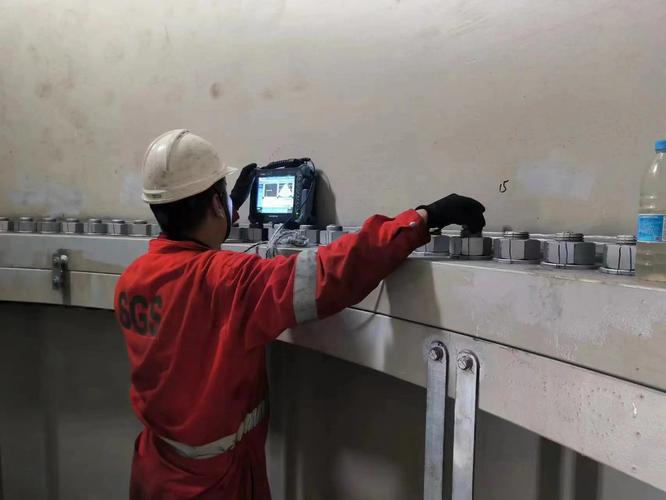

海上风电主轴锻件超声探伤检测现场

前阵子碰到个做风电整机的客户，说之前找了个小厂做的轮毂锻件，出厂的时候没做流线模拟，跑了两年，叶片扫塔的时候，轮毂的受力位置直接裂了。那可是在海上啊，风大浪急的，当时吊船在海上晃了三天才把坏件拆下来，前前后后花了两百多万——够买三个合格的新轮毂锻件了。

问：现在市面上常说的“模锻”和“自由锻”，做出来的锻件到底怎么选？

答：没什么绝对的好坏，全看场景。批量大、形状规则的零件，比如汽车的转向节、工程机械的连杆，模锻的成本能压到自由锻的1/5，精度还高，几乎不用后续粗加工。但要是单件重量超过10吨的大件，比如水电转子、核电压力容器的接管，根本开不起整套的模具，自由锻是唯一解。💡这里提个醒：别信商家说“我们的自由锻和模锻性能一样”，自由锻的纤维是顺着锻打方向走的，模锻的纤维是顺着零件轮廓走的，后者的抗疲劳性能天生就好一截。

买锻件踩过的坑，比你见过的金属料还多

干了十几年工业供应链，见过太多在锻件上栽跟头的人。

❗ 最常见的坑：供应商拿废钢重熔的劣质钢锭直接锻，看着尺寸、硬度都达标，内部的夹杂物一堆，装到设备上用不了多久就裂。还有的厂为了省热处理的成本，锻完不做调质就直接发货，表面硬度够，内部硬度差一大截，受力就变形。

还有的坑更隐蔽：给你看的材质单是原厂的，实际发货的是小厂偷换的料，你要是不做光谱复检，根本查不出来。

说个真事。去年有个做盾构机的客户，买了一批刀盘座的锻件，装上去跑了不到一百米，刀盘就卡了。拆下来一查，锻件内部有个3厘米长的裂纹，是锻的时候没把钢锭的疏松打透，当时为了赶工期，探伤都没做全截面，只查了表面。

不过话说回来，这几年国内的大锻件行业进步是真的快。搁十年前，1000MW以上的核电转子锻件、大型燃气轮机的叶轮锻件，全靠从德国、日本进口，人家报多少价你都得接着，交期还得等一年多。现在呢？国内的厂已经能自主生产同等级的锻件了，价格直接砍了快一半，交期缩到半年。

真的。我上次去看那根核电转子锻件，直径2米多，长15米，重300多吨，从钢锭开始锻，前后打了整整三个月，每一下的变形量都要算到微米级。那种感觉，就像看着一个巨人慢慢站起来。

哦对，最后补一句：别总觉得锻件贵。真等零件在设备上坏了，停机、拆换、误工的成本，比你当初省的那点采购费，高十倍都不止。
